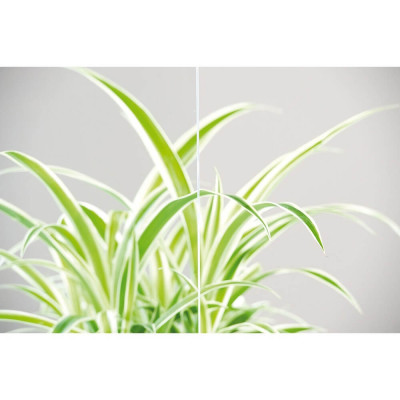

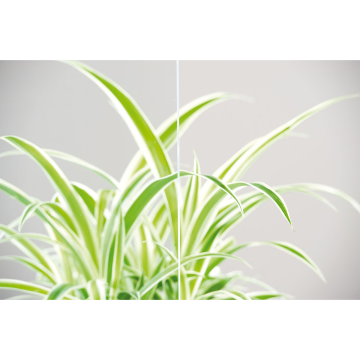

Glastür zweiflügelig aus Glas nach Ihrer Vorgabe der Glasart und/oder des Glasdesigns;
aus zwei einzelnen Glastüren aus Standardabmessungen nach Ihrem Bedarf;
es können bei Bedarf auch asymmetrische (ungleiche) Glastürgrößen kombiniert werden
- Glasdicke 8 mm
- Glasart /-Design nach Ihrer Vorgabe
- ausgeführt als Einscheibensicherheitsglas (ESG)
- gegen Mehrpreis ist die Lieferung mit Heat-Soak-Test (Heißlagerungstest) (je nach Glasart-/Ausführung) möglich
- vorgerichtet für Standardbeschläge laut Auswahl, weitere nach Rücksprache
- Gewicht bei 8 mm Glasdicke 20 kg/m²
- ein Türflügel DIN links / ein Türflügel DIN rechts
Was wird für eine zweiflügelige Glastür benötigt:
Ausführung Vorrichtung Studio / Studio (Studio Bänder und Studio Schloss/Gegenkasten):
- 1 Garnitur Schloß
- 1 Garnitur mit Gegenkasten
in den Garnituren sind die Türbänder enthalten - 1 Garnitur Türdrücker (beidseitige Drückerausführung, oder Kombinationsdrücker)
- 4 Rahmenteile als Verbindung zwischen den Bändern und der Türzarge / dem Mauerwerk (Aufschraubrahmenteile)
- 1 Überschubfeststeller
- 1 oberer Türschnäpper (bei Zargeneinsatz mit Falz; ansonsten ohne Falzausführung im Durchngang einen weiteren Überschubfeststeller)
Ausführung Vorrichtung Office / Studio (Office Bänder und Studio Schloss/Gegenkasten):
- 1 Studio Schloß
- 1 Studio Gegenkasten
- 1 Garnitur Türdrücker (beidseitige Drückerausführung, oder Kombinationsdrücker)
- 4 Office-/Objekt-Bänder
- 4 Rahmenteile als Verbindung zwischen den Bändern und der Türzarge / dem Mauerwerk (Aufschraubrahmenteile)
- 1 Überschubfeststeller
- 1 oberer Türschnäpper (bei Zargeneinsatz mit Falz; ansonsten ohne Falzausführung im Durchngang einen weiteren Überschubfeststeller)
Ausführung Vorrichtung Office zargenunabhängig / Studio (Office Bänder zargenunabhängig und Studio Schloss/Gegenkasten):
- 1 Studio Schloß
- 1 Studio Gegenkasten
- 1 Garnitur Türdrücker (beidseitige Drückerausführung, oder Kombinationsdrücker)
- 4 Office-/Objekt-Bänder zargenunabhängig
- 4 Rahmenteile als Verbindung zwischen den Bändern und der Türzarge / dem Mauerwerk (Aufschraubrahmenteile)
- 1 Überschubfeststeller
- 1 oberer Türschnäpper (bei Zargeneinsatz mit Falz; ansonsten ohne Falzausführung im Durchngang einen weiteren Überschubfeststeller)
Ausführung Vorrichtung Office / Office (Office Bänder und Office Schloss/Gegenkasten):
- 1 Office / Objekt Schloß
- 1 Office / Objekt Gegenkasten
- 1 Garnitur Türdrücker (beidseitige Drückerausführung, oder Kombinationsdrücker)
- 4 Office-/Objekt-Bänder
- 4 Rahmenteile als Verbindung zwischen den Bändern und der Türzarge / dem Mauerwerk (Aufschraubrahmenteile)
- 1 Überschubfeststeller
- 1 oberer Türschnäpper (bei Zargeneinsatz mit Falz; ansonsten ohne Falzausführung im Durchgang einen weiteren Überschubfeststeller)
Ausführung Vorrichtung Office zargenunabhängig / Office (Office Bänder zargenunabhängig und Office Schloss/Gegenkasten):
- 1 Office / Objekt Schloß
- 1 Office / Objekt Gegenkasten
- 1 Garnitur Türdrücker (beidseitige Drückerausführung, oder Kombinationsdrücker)
- 4 Office-/Objekt-Bänder zargenunabhängig
- 4 Rahmenteile als Verbindung zwischen den Bändern und der Türzarge / dem Mauerwerk (Aufschraubrahmenteile)
- 1 Überschubfeststeller
- 1 oberer Türschnäpper (bei Zargeneinsatz mit Falz; ansonsten ohne Falzausführung im Durchngang einen weiteren Überschubfeststeller)
Ausführung Vorrichtung Office VX / Studio (Office Bänder VX und Studio Schloss/Gegenkasten):
- 1 Studio Schloß
- 1 Studio Gegenkasten
- 1 Garnitur Türdrücker (beidseitige Drückerausführung, oder Kombinationsdrücker)
- 4 Office-/Objekt-Bänder für VX
- 4 Rahmenteile als Verbindung zwischen den Bändern und der Türzarge / dem Mauerwerk (Aufschraubrahmenteile)
- 1 Überschubfeststeller
- 1 oberer Türschnäpper (bei Zargeneinsatz mit Falz; ansonsten ohne Falzausführung im Durchngang einen weiteren Überschubfeststeller)
Ausführung Vorrichtung Office VX / Office (Office Bänder VX und Office Schloss/Gegenkasten):
- 1 Office / Objekt Schloß
- 1 Office / Objekt Gegenkasten
- 1 Garnitur Türdrücker (beidseitige Drückerausführung, oder Kombinationsdrücker)
- 4 Office-/Objekt-Bänder für VX
- 4 Rahmenteile als Verbindung zwischen den Bändern und der Türzarge / dem Mauerwerk (Aufschraubrahmenteile)
- 1 Überschubfeststeller
- 1 oberer Türschnäpper (bei Zargeneinsatz mit Falz; ansonsten ohne Falzausführung im Durchngang einen weiteren Überschubfeststeller)
Maßberechnung von 2 Glasüren aus Standardmaßen, zur zweiflügeligen Glastürausführung:
- seitlicher Luftspalt je Tür im Bandbereich 3,5 mm zum Zargenfalz / zur Wand = 7 mm gesamt
- mittiger Luftspalt zwischen beiden Glastüren 4 mm
- Luftspalt oben zum Zargenfalz oder Sturz 4 mm
- Luftspalt unten zum fertigen Fußboden 7 mm
Unsere Empfehlung:
Bei einer Türgöße grösser 834 x 1972 mm sollten Office / Objekt Bänder verwendet werden.
Im Fall einer intensiven Nutzung (Frequentation) der Glastür, empfehlen wir die Nutzung von Office/Objekt Bändern in Verbindung mit VX-Rahmenteilen.
Die Türzarge muss für diese mit einem VX-Aufnahmeelement ausgestattet sein. Dabei ist die Bandbezugslinie "BBL" Mitte Band zu beachten.
Es ergeben sich bei den Kombinationen von 2 gleichen Glastürbreiten folgende Maße:
2x 709 mm Breite = 1.429 mm
2x 834 mm Breite = 1.679 mm
2x 959 mm Breite = 1.929 mm
Zargenfalzbreite gesamt bzw. Lichtes Durchgangsmaß bei Verwendung von zargenunabhängigen Türbändern (Einsatz ohne Zarge).
Beachten Sie bitte unbedingt bei einer Ausführung ohne Zarge, dass im Durchgang ein Anschlag gesetzt werden muss,
um die zweiflügelige Glastür gegen Überdrücken auf die Öffnungsgegenseite zu schützen.
Bei Bedarf können wir ein entsprechenden Anschlagwinkel aus Edelstahl anbieten.
Eine zweiflügelige Glastür besteht aus dem sogenannten Gehflügel und einem Bedarfsflügel.
Dabei ist der Gehflügel der ständig in Nutzung befindliche Glastürflügel. Der Bedarfsflügel wird durch den/die Überschubfeststeller und den oberen Türschnäpper
- dieser nur bei Falzausführung möglich) gehalten/arretiert.
Durch Lösung der Haltefunktion kann dieser Glastürflügel im Bedarfsfall geöffnet werden.
Die zweiflügelige Glastür kann auch ohne Schloss und Gegenkasten eingebaut werden und ist dennoch verschliessbar, wenn selbstschliessende Bandtechnik verwendet wird. Sollten Sie daran Interesse haben, fragen Sie das Bitte bei uns an.
Sie wollen die zweiflügelige Glastür seitlich im Durchgang montieren ?
Auch dies ist kein Problem. In dem Fall werden sogenannte zargenunabhängige Bänder genutzt, welche seitlich im Durchgang befestigt werden müssen.
Die Bandbohrungen der zweiflügeligen Glastüren müssen dafür gesondert vorgerichtet werden, da hier ein veränderter Randabstand notwendig wird.
Wir bieten Ihnen Ihre Wunschausführung gern komplett mit passender Beschlagtechnik an.
| Hersteller | GUBI |
|---|---|
| weitere Infos | Sollten Sie im Bereich Studio einen Arcos Gegenkasten (kurze Ausführung) einsetzen möchten, |
Nachfolgend möchten wir Ihnen eine Kurzübersicht über diverse Gläser geben. Bei Klicken auf das Bild wird sich die große Ausführung in einer neuen Seite öffnen.
Glas klar bis durchgefärbt:
Normales Klarglas (auch Floatglas klar) besitzt einen grünlichen Schimmer, je nach Lichteinfall und Lichtberechung. Bei Weissglas oder auch diamantfarbenen Glas wird der Grünschimmer durch Entzug von Eisenoxid stark minimiert.
Bei Blick in den Querschnitt des Glases kann dennoch eine leichte grünliche, gelbliche oder bläuliche Färbung durch die Lichtbrechung auftreten.
Ein Unterschied kann dabei durch verschiedene Rohglashersteller (insbesondere bei Bestandsglas) auftreten, Weiterhin auch chargenbedingt bei dem Hersteller, als auch bei der Veränderung des "Gemenge" bei der Rohlglasherstellung.
Das Timeless - Duschenglas ist auf Basis von "Planiclear", einem Mix zwischen Klarglas und Weissglas, mit etwas Grünschimmerreduzierung.
Dieser ist in der Praxis nicht sehr sichtbar.
Bei dem Glas Dark grey ist ein Hindurchsehen eher diffus möglich. Jedoch ist dies abhängig von der Beleuchtung und dem Blickwinkel. Dark grey wird oft umgangssprachlich als "schwarzes Glas" bezeichnet. Rein technisch ist dem nicht so, da man
diffus/eingeschränkt hindurchsehen kann. Je nach Blickwinkel ist ein Hindurchsehen nicht möglich, dann "spiegelt" sich die Raumseite im Glas.
Bei blau durchgefärbten Klarglas oder Floatglas klar, kann - je nach Rohglashersteller und Gemenge in der Ausführung
die Optik etwas abweichen. Die blaue Farbe kann somit etwas stärker, als auch etwas schwächer erscheinen.
Bedingt durch Blickwinkel und Lichteinfall wirkt dies immer ein wenig unterschiedlicher.
Klarglas wird auch bezeichnet als Floatglas, Planilux und trägt, je nach Rohglashersteller auch noch weitere Namen. Dabei können sich die einzelnen Gläser, wenn man diese nebeneinander halten würde, zueinander optisch leicht unterscheiden.
Normales Klarglas / Floatglas hat dabei einen leichten grünlichen Schimmer, welcher am deutlichsten bei dem Blick durch eine geschliffene Glaskante sichtbar wird. Selbstverständlich ist der leichte Grünschimmer nicht so stark das das Glas richtig grün wirkt.
Es ist nicht zu verwecheln mit klarem Glas, welches grün, bronzefarben oder grau durchgefärbt wurde. Diese tragen dann beispielsweise die Bezeichnungen Float grün, Float bronze oder Float grau. Auch hier sind andere Bezeichnungen, je nach Hersteller möglich.
Glas in satinierter Oberflächenoptik:
Klarglas satiniert, auch bekannt unter den Herstellerbezeichnungen Floatglas satiniert und Satinato/Satinovo, ist ein normal grünlich schimmerndes Klarglas, welches einseitig nach der Rohglasherstellung geätzt wurde (Flächenätzung/Ätzoptik).
Bei der Ausführung des Weissglases ist der grünliche Schimmer in der Fläche stark reduziert, im Querschnitt kann ein grünlicher oder bläulicher Schimmer sichtbar sein (abhängig vom Rohglashersteller).
Satinierte Gläser werden häufig im Sprachgebrauch als Milchglas bezeichnet.
Die Glasoberfläche des satinierten Glases ist dadurch etwas rauh vom Gefühl und etwas aufwändiger von der Reinigung. Dennoch ist die Reinigung wesentlich einfacher als bei einer Sandstrahloberfläche möglich.
Hartnäckigere Verschmutzungen lassen sich durch einen Spritzer Spiritus im lauwarmen Wasser entfernen.
Die durchgefärbten, beidseitig satinierten Gläser sind nur in 10 mm Glasdicke lieferbar. Satinato blau ist im Regelfall nur in größeren Mengen lieferbar.
Um eine satinierte Oberflächenoptik eines Glases zu erhalten kann bspw. Klarglas (Floatglas klar) einseitig siebbedruckt werden. Dabei wird Farbe über ein Sieb aufgedruckt und beim Härteprozeß im ESG-Ofen in der Glasoberfläche eingebrannt.
Vorteil: es ist gegenüber einem normal satinierten Glas reinigungsfreundlicher. Insbesondere für Küchen und Bäder eignet sich eine solche Ausführung.
Fügt man der Farbe einen höheren Anteil an Weißpigmenten zu (ca. 20%), so wird die Oberfläche weißlicher in ihrer Optik. Dabei wird die Glasfläche dichter und die normale Schattenbildung bzw. das Sehen von Umrissen wird deutlich gemindert.
LuxRaff® Gläser sind spezielle Gläser für Küchenverglasungen, welche teilweise auch für Küchenarbeitsplatten genutzt werden können. Die Reinigung der Oberfläche ist gegenüber satiniertem Glas wesentlich einfacher und die LuxRaff® Gläser
sind in der Oberfläche etwas härter, so dass ein normales Abrutschen mit einem Messer z.B. der Oberfläche so schnell nichts anhaben kann. Besonders geeignet wären die Ausführungen von LuxRaff® in der Ausführung Stone, da die Oberfläche
noch fester ist.
MADRAS® Glas in satinierter Oberflächenoptik: Glas in satinierter Oberflächenoptik, jedoch in Motivoptik:
Madras Gläser in blau durchgefärbter Ausführung sind nur auf Anfrage lieferbar. Als Alternative können wir Ihnen ein ähnliches Motiv als Siebdruck anbieten (Motiv "Fancy").
Madras Polo ist nur auf Anfrage lieferbar, mengenabhängig.
Struktur- / Ornamentgläser:
Die zuvor dargestellten Gläser sind Strukturgläser mit einseitiger Strukturierung. Die Ausführung SR200 (Listral L) weiss kann bei Bedarf auch einseitig strukturiert
geliefert werden. Diese Gläser empfehlen wir mit Heat-Soak-Test (Heißlagerungstest) auszuführen, wenn gleich die Lieferzeit um bis zu ca. 2 Wochen verlängert wird (bei Bruchfreiheit während der Fertigung).
Wichtige Hinweise beim Einsatz von strukturierten / geätzten bzw. satinierten Gläsern
Bei strukturierten Glasausführungen als Dusche empfehlen wir unbedingt die strukturierte Seite nach Außen zu wählen.
Dies ebenfalls bei mattierten / satinierten Glasausführungen. Da ein Anfassen mit z.B. nassen Fingern einen hellen Fleck
auf der Oberfläche (matte Seite) erzeugt, raten wir dazu diese Flächen versiegeln zu lassen.
Mehr Informationen erhalten Sie bei unserem Kundenservice.
Mirastar - Chomspiegel (2seitig spiegelndes Glas mit Durchsichteffekt bei unterschiedlicher Beleuchtung)
Nachfolgend zeigen wir Ihnen die verschiendenen Vorrichtungen in den Glastüren auf.
In dem jeweiligen Bild ist der Einbauzustand, das Bohrbild in der Glastür und ein beispielhafter Beschlag passend dafür dargestellt.
Wenn Sie auf das jeweilige Bild klicken erhalten Sie weitere Informationen zu Abmessungen, Bandbezugslinien usw.
| Ausführung mit Band Studio / Schloss Studio |
| Darstellung der Türzarge im Einbauzustand | Darstellung des Bohrbildes von der Glastür | Darstellung der Beschlagtechnik, beispielhaft |
| Ausführung mit Band OFFICE / Schloss Studio - dies gilt ebenso für die Kombination von Bändern OBJEKT / Schloss Studio |
| Darstellung der Türzarge im Einbauzustand | Darstellung des Bohrbildes von der Glastür | Darstellung der Beschlagtechnik, beispielhaft |
| Ausführung mit Band OFFICE / Schloss OFFICE |
| Darstellung der Türzarge im Einbauzustand | Darstellung des Bohrbildes von der Glastür | Darstellung der Beschlagtechnik, beispielhaft |
| Ausführung von Türbändern "zargenunabhängig" - zur Montage seitlich im Mauerdurchgang oder einen Blockrahmen |
| Darstellung der Türzarge im Einbauzustand | Darstellung des Bohrbildes von der Glastür | Darstellung der Bandtechnik, beispielhaft, die Schlösser können aus den vorstehenden Ausführungen dazu gewählt werden |
Derzeit sind keine weiteren Details verfügbar.
Technische Informationen:
Glasbearbeitung:
Über GUBI
GUBI ist eine Eigenmarke der GLASundBESCHLAG.de GmbH, unter der eine Auswahl an hochwertigen Glastüren und Beschlägen, made in Germany/Europa, angeboten wird.
Glas ist ein kreativer und vielseitig verwendbarer Werkstoff im Baubereich. Wie nahezu jeder andere Werk- und Baustoff kann auch Glas kaputt gehen - zerbrechen.
Dies kann unterschiedliche Ursachen haben, so durch ein unachtsames Aufsetzen der Glasscheibe auf den Boden, oder ein Anecken am Mauerwerk.
Bei Einscheibensicherheitsglas (ESG) gibt es die Möglichkeit ein gegebenenfalls vorhandenes Restrisiko eines Glasbruches, ohne äußere Einwirkung, noch zu reduzieren.
Die Lieferzeit verlängert sich, durch Inanspruchnahme des Heat-Soak-Test, zwischen zirka 5 - 10 Arbeitstagen.
Weitere Informationen finden Sie auf der nachfolgenden Seite:
Wird der Heat-Soak-Test (Heißlagerungstest) gewünscht, wird jedoch im Artikel nicht angeboten ?
Leider sind nicht alle Glastüren mit dem Heat-Soak-Test werkseitig lieferbar. Sollte bei Ihrer Wunschtür im Artikel keine Auswahl zu dem Test zur Verfügung stehen,
so bitten wir Sie um Rücksprache, ob dazu ein Angebot unterbreitet werden kann.
