Glas-Pendeltürbeschläge von COLCOM, DORMA, WSS und Kl-megla für Glaspendeltüren, ob zur Wandmontage, ecklagernd oder Festteilmontage

Wir bieten Ihnen ein breites Sortiment an Pendeltürbändern für ecklagernde Montage, Montage an Wand und Festteile. Dabei kann zwischen den unterschidlichen Funktionsarten gewählt werden. Für zu Hause beispielsweise Bänder zur Wandmontage. Weiterhin als ecklagernde Lösungen mit Hydraulikfunktion. Für extrem stark frequentierte Bereiche ecklagernde Bänder in Verbindung mit Bodentürschliessern (BTS). Lassen Sie sich inspirieren: weiterlesen

1-12 of 71

Sortierung

1-12 of 71

Sortierung
bianca
Haben Sie Fragen, oder benötigen ein Angebot inklusive Glas?
Wir helfen Ihnen gern. Kontaktieren Sie uns telefonisch oder per Mail.

Inhalt

Was ist ein Pendeltürbeschlag?
Varianten von Pendeltürbeschlägen
Vorteile und auch Nachteile von Pendeltürbeschlägen
Einbauarten von Pendeltürbeschlägen
Montage eines Pendeltürbeschlags
Pendeltürbänder deutscher Hersteller
Wichtige Informationen und Ersatz
Downloads zum Bereich der Glaspendeltürbeschläge



Was ist ein Pendeltürbeschlag?Pendeltürbeschläge

Als Pendeltürbeschläge bezeichnet man u.a. Pendeltürbänder für die seitliche Montage an einer Wand, an oder in einer Zarge oder aber an einem festen Glasteil. Glastüren mit Pendeltürbändern sind komfortabel und benötigen keine zusätzlichen Komponenten wie Bodentürschließer oder Obentürschließer. Auch Glasanlagen mit Oberlichtern können unter Zusatz von weiteren Beschlagelementen realisiert werden.

Funktion und Einbauorte

Ein Pendeltürbeschlag gewährleistet die Schwingfunktion der Glastür. Eine spezielle Technik sorgt dafür, dass die Pendeltür aus Glas in der 90° Öffnung stabil in Position bleibt. Wird die Tür zum Schließen bewegt, so übernimmt der interne Mechanismus ab ca. 80° das selbständige sanfte und sichere Schließen der Glaspendeltür. Im geschlossenen Zustand bleibt die Tür verlässlich in der Nulllage stehen.

Glaspendeltürbänder für die seitliche Montage sind in erster Linie für den privaten Wohnbereich konzipiert. Aber auch für normal frequentierte Einbauorte, wie Büros oder Praxen, sind die Bänder geeignet. Nicht zu empfehlen ist der Einbau der Pendelbänder mit einer überdurchschnittlichen Beanspruchung, wie es z.B. in Krankenhäusern oder Kaufhäusern der Fall ist. Weiterhin soll kein Einbau im Sauna-, Schwimmbad- oder Sole-Bereich erfolgen.

Prüfungen und Herkunft

Alle Beschläge werden seitens der Hersteller ausgiebigen Funktions- und Belastungstests unterzogen. So werden die gängigen Bänder auf 500.000 Bewegungszyklen nach DIN EN 18263 getestet. Bei diesem Test wird eine Glastür mit Pendelbeschlägen auf einem Prüfstand eingebaut und in entsprechender Anzahl geöffnet und geschlossen. Auch im Produktionsprozess wird ständig auf fortlaufende Qualität geachtet.
Alle von uns angebotenen Pendeltürbeschläge beziehen wir ausschließlich von deutschen Markenherstellern. Die Herstellung der Bänder erfolgt in Deutschland und Europa.

Zum Seitenanfang



Varianten von Pendeltürbeschlägen

Pendeltürbänder mit Federtechnik

Bei Glaspendeltürbändern auf Basis der Federtechnik erfolgen die Haltung in der 90° -Position sowie die Selbstschließfunktion über eine integrierte Federtechnik. Diese Bänder beinhalten keine Dämpfungstechnik und dürfen nicht in der geschlossenen Position mit einem Anschlag „ausgebremst“ werden.

Hydraulische Pendeltürbänder

Hydraulische Pendeltürbänder für Glastüren ermöglichen ihre Funktion über ein integriertes Öl-Gemisch. Bei diesen Bändern gibt es eine Dämpfungsmöglichkeit und es ist möglich, die Schließgeschwindigkeit zu regulieren. Weiterhin kann bauseits in der Nulllagen-Position ein Anschlag gesetzt werden.

Formen und Farben

Die Bänder gibt es in verschiedenen Formen und Farben. Optisch ansprechend ist das klassisch abgerundete Design, das sich allen räumlichen Gegebenheiten harmonisch anpasst. Beschläge in eckiger Form bringen die Vorzüge der modernen Räumlichkeiten optimal zur Geltung. Jeder Hersteller hat eigene Akzente in seine Beschläge eingebracht, so dass für jeden Geschmack das Passende dabei ist.
In der Oberfläche dominieren die silbernen und edelstahlfarbigen Eloxaltöne. Je nach Hersteller sind auch weiße, schwarze oder goldfarbige Beschlagfarben lieferbar.

Zum Seitenanfang



Vorteile und auch Nachteile von Pendeltürbeschlägen

Der Pendeltürbeschlag, auch Schwingtürbeschlag genannt, bietet einige Vorteile gegenüber den herkömmlichen Pendelbeschlägen für Ecklagerung. Bei vorhandener Fußbodenheizung ist das Einsetzen eines Bodentürschließers oft nicht möglich. Aufgrund der Einbauart seitlich an der Wand oder Zarge bzw. an einem festen Glasteil wird bei Pendeltürbändern kein zusätzlicher Schließer benötigt. Die Pendelfunktion und eine flexible Nulllageneinstellung sind gewährleistet.

Nachteilig bei den erwähnten Bändern ist, dass diese im geöffneten Zustand nicht überdrückt werden dürfen. Geschieht dies öfters, kann die integrierte Feder- oder hydraulische Technik beschädigt werden. Abhilfe kann mit einem gesetzten Türstopper am Boden oder an der Band geschaffen werden. Ebenso ist möglich, mittels einer größeren Deko, z.B. einem großen Blumentopf, das gleiche Ergebnis zu erzielen.

Zum Seitenanfang



Einbauarten von Pendeltürbeschlägen

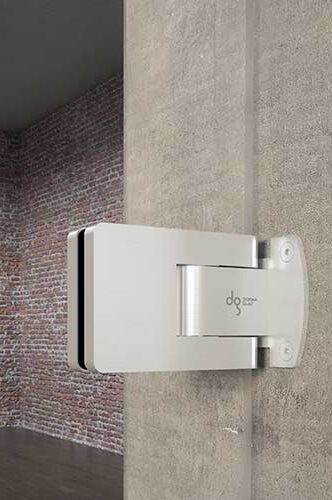

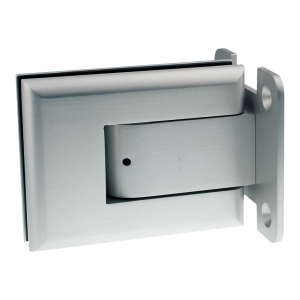

Wand- und Zargenmontage - aufgesetzt auf den Untergrund

Pendelbänder, die für einen Einbau an der Wand oder auf einer Zarge vorgesehen werden, sind mit einer Anschraubplatte versehen. Jedes Band wird mit 4 Schrauben befestigt. Bei einer Befestigung an der Zarge sollte im Montagebereich kein Hohlraum vorhanden, oder aber die Zarge rückseitig verstärkt sein.
Werden die Pendeltürbänder für Glaspendeltüren an die Wand gesetzt, so empfehlen wir bei Hohlraumziegeln oder leicht porösem Material verklebbare Dübeltechnik
zu verwenden. Im Fall von Trockenbau-Ständerwänden sollte eine Verstärkung im Aufnahmebereich der Pendelbänder vorhanden sein. Eine doppelte Schicht Gipskartonplatten sollte bauseits als Grundlage vorhanden sein.

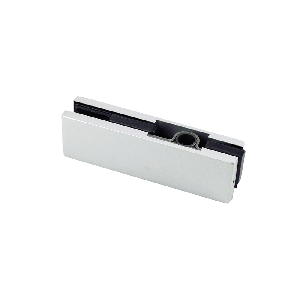

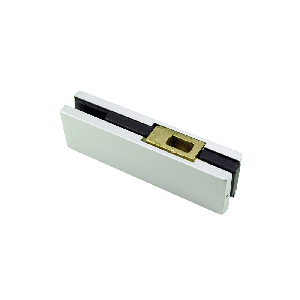

ecklagernde Montage - zwischen Boden und Decke / Sturz

Um das Gewicht nicht an eine Wand oder Zarge zu bringen bieten sich ecklagernde Pendeltürbeschläge zur Montage an.

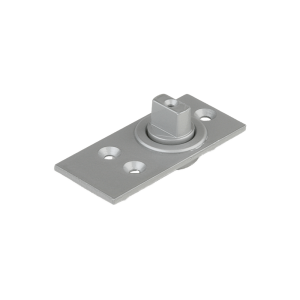

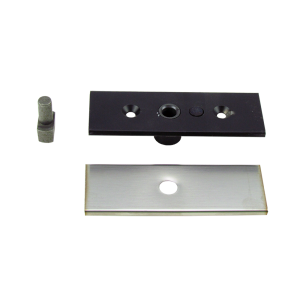

Die Montage erfolgt auf dem fertigen Fußboden mit einem Lager oder im Boden eingelassenen Bodentürschliesser (BTS).
Um nicht ein Loch für einen Bodentürschliesser im Boden zu schaffen, kann auf ecklagernde Pendelbänder mit integrierter
Selbstschliessfunktion zurückgegriffen werden. Diese sind verfügbar für Glastürbreiten bis 1.200 mm Breite.
Breitere Glaspendeltüren oder einer extrem hohen Frequentation ausgesetzte Türen sollten mit Bodentürschliesser verbaut werden.

Zargenmontage - Montageplatte in eine Holzzarge oder einen Holzbalken einlassen

Für die Montage dieser Beschläge ist es erforderlich, bauseits eine Ausfräsung in der Zarge vorzunehmen. In dieser Ausfräsung wird das Band mit einer Montageplatte eingesetzt. Vorteil dieser Einbauart ist, dass keine optische Abwertung durch eine größere Anschraubplatte erfolgt.

Montage der Glaspendeltür an feststehende Glaselemente

Bei der Montage von Pendeltürbändern Glas an Glas erfolgt keine Montage an der Wand, sondern die Verbindung erfolgt direkt an einem festen Glasseitenteil. Mit einem festen Glasseitenteil und einer Pendeltür lassen sich auch breitere Wandöffnungen effektvoll verschließen.
Das feststehende Glaselement nimmt die Schwingungen der Glas-Pendeltür auf. Daher sollte dieses feste Glaselement richtig eingespannt / eingeklemmt werden. Wir empfehlen hierzu ein Wandanschlussprofil, auch Klemmrahmen genannt.

Zum Seitenanfang



Montage eines Pendeltürbeschlags

Pendeltürbeschläge bzw. Bänder können entweder direkt in einer Türzarge aus Holz oder im Mauerwerk verbaut werden. Zudem kann man die Bänder auch an Glaselementen befestigen. Das bietet sich bei sehr großen Maueröffnungen an, wo man die ganze Breite nicht mit einer Pendeltür abdecken kann. Wichtig ist es die Pendeltürbänder fest zu montieren, da auf diesen seine sehr hohe Last liegen wird.
Bei der Montage halten Sie sich bitte genau an die Anleitung des jeweiligen Herstellers. Das Glas sollte im Montagebereich sauber und fettfrei sein. Besondere Aufmerksamkeit erfordert die Einstellung der Null-Lage. Bei inkorrekter Montage, kann ein Knacken im Band zu hören sein. Ein Nachjustieren ist in diesem Fall unbedingt erforderlich.

Technische Erfordernisse

  • Planen Sie den Einbau einer Glaspendeltür, sollten Sie die technischen Parameter und Einbauvorgaben seitens der Hersteller beachten
  • Glasstärken 8, 10 oder 12 mm möglich
  • geeignet für max. Türgewicht 65 / 70 oder 100 kg – hier unbedingt die herstellerbezogenen Angaben beachten!
  • max. Türflügelgrößen 1000 x 2500 mm – Abweichungen bei hydraulischen Bändern möglich
  • Mindestbreite aufgrund der Hebelwirkung ca. 600 bis 700 mm
  • Maximalbreite der Glasseitenteile ca. 1500 mm

Pflege und Wartung

Pendeltürbänder sollten in Abständen mit einem feuchten Tuch abgewischt werden. Abrasive und aggressive Reinigungsmittel sollten zur Schonung der Oberfläche nicht eingesetzt werden. In Abständen sollte die Null-Lageneinstellung überprüft und ggf. korrigiert werden. Je nach Hersteller können die Laufbuchsen in Abständen mit einem silikon-, harz-, teflon- und säurefreiem Funktionsöl behandelt werden. Hier beachten Sie bitte die jeweiligen Pflegeanleitungen der Hersteller.

Zum Seitenanfang



Pendeltürbänder deutscher Hersteller

Pendeltürbänder von DORMA

Mit seinen Pendeltürbändern traf Dorma den Nerv der Zeit. Als einer der ersten Beschlagshersteller entwickelte man Pendelbänder zur Montage seitlich an die Wand und zur Befestigung am Glas. Heute kann man folgende Einbaumöglichkeiten von Dorma bekommen:

  • im Mauerdurchgang mittels Montageplatte
  • im Mauerdurchgang aus Stein oder Holz mittels eingelassener Montageplatte
  • am freistehenden Glaselement
  • klassische ecklagernde Bänder für Anwendung mit Bodenlager oder Bodentürschliesser.

Die Pendeltürbeschlagsserie Tensor, zur seitlichen Montage an Wand, Zarge oder Festteil wird aus Aluminium gefertigt und ist in verschiedenen Färbungen lieferbar. Die Bänder sind durch die ausschließliche Pendelfunktion doppelseitig einsetzbar. weitere Informationen

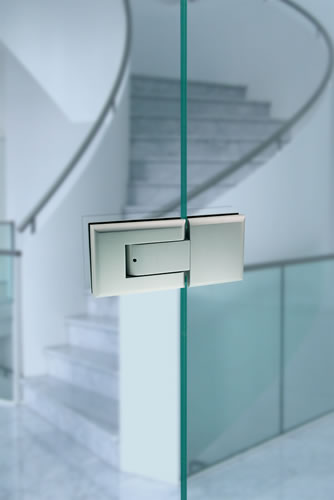

Pendeltürbänder von WSS

Auch der Traditionshersteller WSS entwickelt passende Pendeltürbeschläge. Die Serie SELCO ist für die Montage an der Wand, zum Einlassen in der Wand oder zur Befestigung an Glas gedacht. Auch hier sind verschiedene Färbungen lieferbar und die Bänder sind aus Aluminium. WSS bietet seine Bänder in zwei unterschiedlichen Formen an. Immer enthalten sind Stopper. Das macht die Montag einfacher und verhindert ein Überdrücken der Bänder.
Weiterhin verfügt auch WSS über klassische ecklagernde Bandtechnik zur Montage mit Bodenlager oder BTS:
weitere Informationen

Pendeltürbänder von COLCOM (ehemals Minusco)

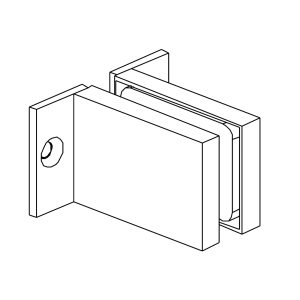

COLCOM bietet hydraulische Bänder für die Montage auf der Wand oder an Glaselementen an. Bei der Montage an der Wand kann dann eine Pendeltür mit einen maximalen Gewicht von 100 kg und einer maximalen Breite von 1.000 mm eingesetzt werden. Auch übergroße Türhöhen können damit umgesetzt werden. Neben der Aluminiumversion bietet COLCOM auch eine Edelstahlvariante an.

Besonders stark ist COLCOM mit seiner Produktpalette der hydraulischen Bandtechnik.
Diese stehen für die Montage von Pendeltüren Glas an Wand und Glas an Glas zur Verfügung.
Weiterhin bietet der Hersteller ein Sortiment hydraulischer Bandtechnik für Pendeltüren zur eckgelagerten Montage an. Dabei lassen sich Glaspendeltüren mit einer Breite von bis zu 1.200 mm realisieren. Es stehen drei Systeme zur Verfügung:

  • Unica Slim - für normal frequentierte Pendeltüren
  • Unica Premium / Superior - für normal bis stark frequentierte Pendeltüren
  • Unica Duo - für Pendeltüren bis 1.200 mm Breite, bist stark frequentiert

weitere Informationen

Pendeltürbänder von KL megla

KL megla bietet Bänder für den hochwertigen Einsatz. Die Montage kann hier auf dem Mauerwerk oder an Glaselementen passieren. Zusätzlich bietet KL megla eine Serie zur Holzmontage. Als form steht eine eckige und eine abgerundete Variante zur Verfügung. weitere Informationen

Zum Seitenanfang



Wichtige Informationen und Ersatz

Beachten Sie bitte das bei dormakaba die Tensor-Bänder immer paarweise angeboten und geliefert werden. Dagegen handelt es sich bei WSS und COLCOM jeweils um einzelne Bänder. Je Glaspendeltür werden 2 Pendeltürbänder benötigt. Der Verbau eines dritten Pendeltürbandes erhöht nicht die Tragkraft. Weiterhin könnte sich dies eher negativ auf die Konstrukton insgesamt auslegen, wenn keine exakte Montage der Drehpunkte erfolgt. Dies könnte zur Folge haben das das Türgewicht sich auf das oberste Türband verlagert und damit die Technik überansprucht wird.
