TEUFELBESCHLAG HSW Schiebewandbeschläge für Deckenmontage
zur Gestaltung von Trennanlagen zum Verschieben in einen Parkbahnhof

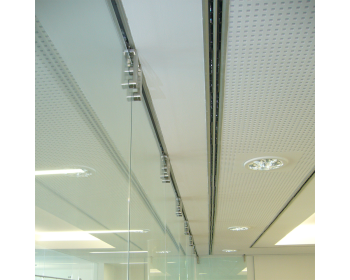

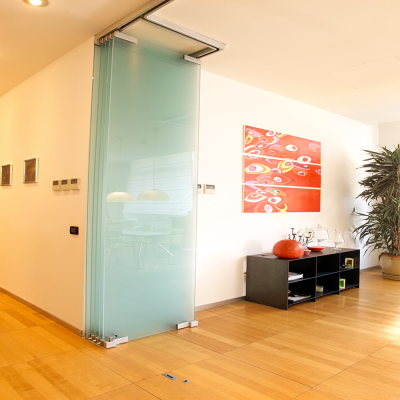

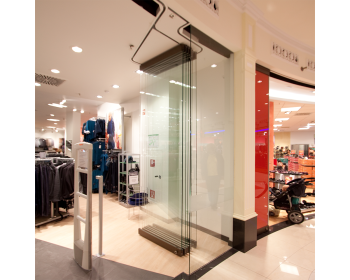

Horizontalschiebewände dienen zum Abtrennen von großen Öffnungen, z.B. in Ladenzeilen in Kaufhäusern
Folgende Flügelarten können mit einer HSW-Schiebeanlage realisiert werden:
- Pendel-Endflügel für Bodentürschließer: Flügel am Ende einer Anlage, der in beide Richtungen geöffnet (pendelnd) werden kann
und über den bauseitigen Bodentürschließer in der Null-Lage zum Stehen kommt, aber nicht verschiebbar ist.
- Pendel-Endflügel mit Bodenlager: Flügel am Ende einer Anlage, der in beide Richtungen geöffnet werden kann.
Aufgrund des Bodenlagers kann der Türflügel an jeder Stelle im Bereich von ca. 0 bis knapp 180° stehen bleiben, hat aber keine feste Null-Lage.
- Schiebeflügel: zum Verschieben in eine oder zwei Richtungen in eine Parktasche
- Pendel-Schiebeflügel mit obenliegendem Rahmentürschließer: Türflügel der zum Einen als Durchgangsflügel mit Pendelfunktion
und über ein Umstellen als wegfahrbarer Schiebeflügel eingesetzt werden kann. Der Rahmentürschließer hält den Flügel in der Nullstellung.
- Pendel-Schiebeflügel mit Bodentürschließer: Türflügel der zum Einen als pendelnder, beidseitig öffnender Durchgangsflügel
und über ein Umstellen als verschiebbarer Türflügel eingesetzt werden kann. Über den Bodentürschließer wird der Glasflügel in der Null-Lage gehalten.
- Anschlag-Schiebeflügel mit Gleitschienenschließer: einseitg öffnender Türflügel, der als Drehflügel und als Schiebeflügel verwendet werden kann.
Der oben eingebaute Gleitschienenschließer ermöglicht das selbsttätige Schließen des Drehflügels mit Halt in der Nulllage.
- Anschlag-Endflügel mit Bodenlager: nicht verschiebbarer, einseitig öffnender Glastürflügel, der auf einem Bodenlager aufsitzt.
Über das Bodenlager kann die Tür bis ca. 180° geöffnet werden. Es erfolgt kein selbständiges Schließen der Tür und kein Zuhalt in der Null-Position.
- Anschlag-Endflügel für Bodentürschließer: einseitig zu öffnender Türflügel, der auf einem bauseitigem Bodentürschließer aufsitzt.
Der Flügel ist nicht verschiebbar. Der Bodentürschließer ermöglich ein Offenhalten der Tür in der 90°-Lage und ein Halt im geschlossen Zustand.
Die Pendel-, Pendel-End- und Anschlag-Schiebeflügel werden herstellerseits mit einem in den Boden schließenden Riegelschloss für bauseitigen Profilzylinder vorgerichtet.
Bei Bedarf kann der passende 61 mm lange Profilzylinder auch mit angeboten werden.

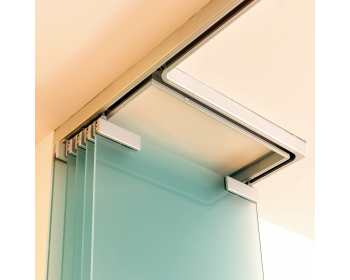

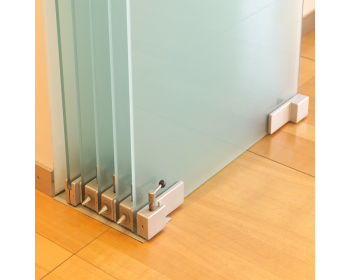

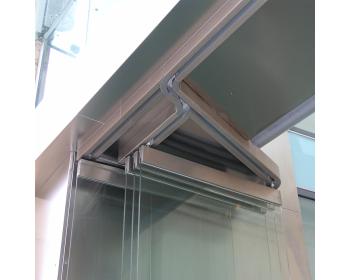

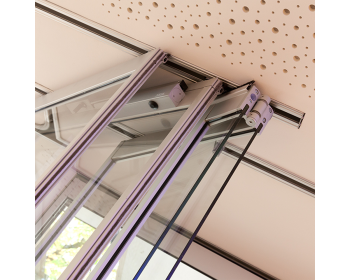

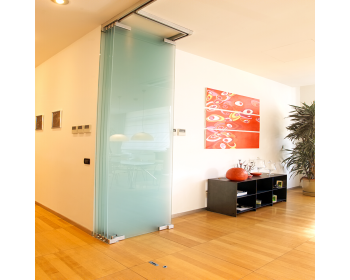

Für die Schiebeflügel und die Pendel-Schiebeflügel werden passende Parktaschen oder Parkbahnhöfe konstruiert, in welche die Flügel zum Öffnen der Anlage eingefahren werden.
Zum Abdichten der Anlage stehen verschiedene Bürsten- und Acryldichtungen zur Verfügung.
Die HSW-Anlagen-Beschläge von Teufelbeschlag sind in verschiedenen Ausführungen entsprechend der Größe und gewünschter Optik der geplanten Anlage lieferbar:
Reihe Junior = mit Eckbeschlägen; auch geeignet für gebogene und ähnlich bogenförmige Anlagen

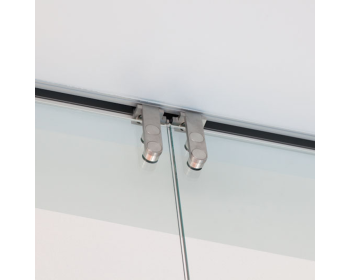

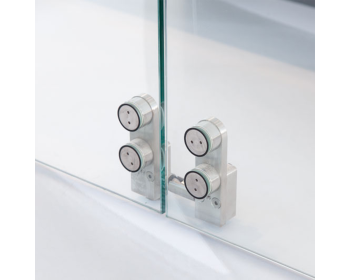

Reihe PUNKTO = punktgehaltene Schiebewandlösung
Reihe 700 Standard = mit oberer und unterer Türschienenausführung
Reihe 750 = ebenfalls mit Türschienen
Reihe 800 = ebenfalls mit Türschienen, besonders für große und schwere Schiebeflügel
Weitere Informationen erhalten Sie bei unserem Kundenservice und in Kürze hier zum Download.
Haben Sie Interesse an einem solchen Falttürbeschlag ?
Fragen Sie doch einfach mit Ihren Wünschen und Vorstellungen bei uns an.
Gerne erstellen wir Ihnen ein Angebot über eine komplette Anlage mit Glas oder nur über die Beschlagstechnik.
Hersteller | Teufelbeschlag |
---|
Technische Informationen:
TEUFELBESCHLAG HSW-Anlagen Flyer
TEUFELBESCHLAG HSW-Anlagen Reihe 700, 750 und 800 technische Informationen
TEUFELBESCHLAG HSW Produktzertifikat Reihe 700
TEUFELBESCHLAG HSW Produktzertifikat Reihe 750
TEUFELBESCHLAG HSW Produktzertifikat Reihe 800
TEUFELBESCHLAG HSW-Anlagen JUNIOR technische Informationen
TEUFELBESCHLAG HSW-Anlagen PUNKTO technische Informationen
