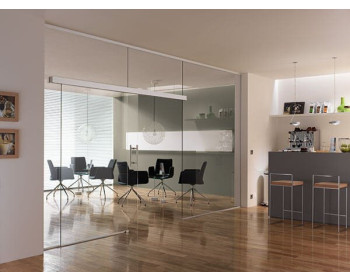

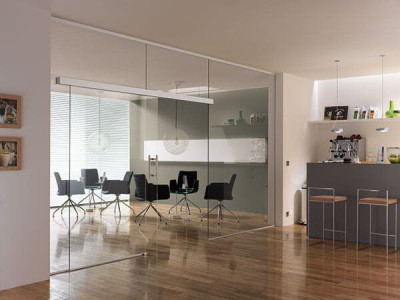

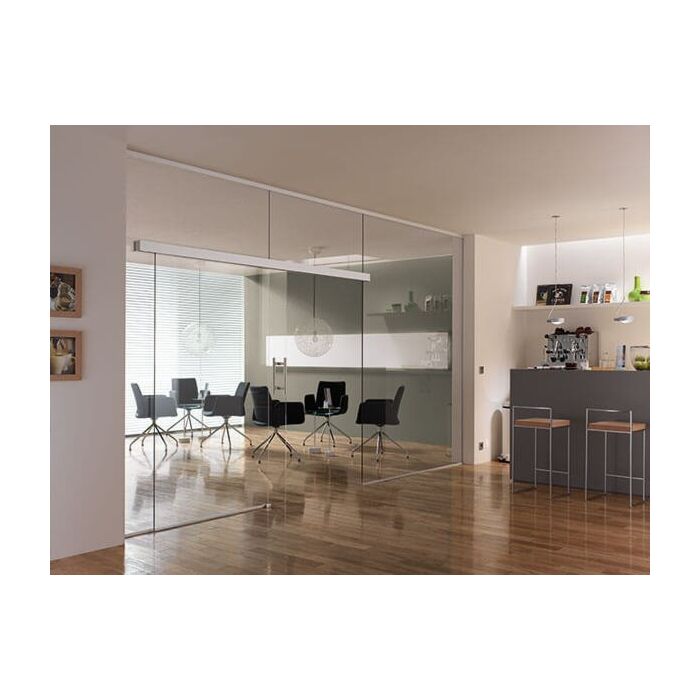

vitris Portavant 80 automatic Schiebetürbeschlag-Set, für 1flg. Schiebetür zur Glas an Glas Montage,
für Raumtrennanlagen
bis zu 1.200 mm Lichte Öffnung; mit Comfort Stop (Soft-Stop) und Endlageneinzug
erhältlich - nach Ihrer Auswahl:
- Laufschiene 2.474 mm, bis zu 1.070 mm Flügelbreite - bis 1.000 mm Lichte Öffnung
- Laufschiene 2874 mm, bis zu 1.270 mm Flügelbreite - bis 1.200 mm Lichte Öffnung
Für abweichende Einbausituationen mit Glaswandmontage sprechen Sie uns bitte an.
für eine Glasschiebetür, bestehend aus:

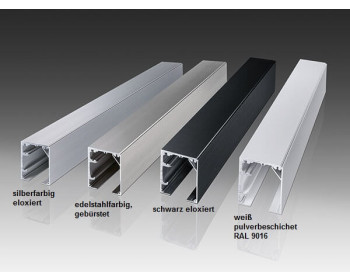

- Laufschiene Glaswandmontage
- Blende
- Glaswandprofil
- Zubehör-Set Tür für Flügelmassen bis 80 kg
- Zubehör-Set Tür "Glaswand"
- Zahnriemen
- Endkappen Glaswandprofil (aus Edelstahl)
Folgendes optionales Zubehör kann auf Anfrage angeboten werden:
- Bürstenleiste - für Laufschiene und Blende
- Boden-Wandprofil
- Endkappen
technische Hinweise / Informationen:
- Abmessungen des Glases: minimal 500 mm / maximal 1.070 / 1.270 mm
- Hinweis: bei kleineren Flügelbreiten empfehlen wir eine Glasdicke von 10 mm, in Abhängigkeit von der Höhe
► das Verhältnis von Höhe zu Breite des Flügels darf maximal 2,5:1 betragen - zulässiges Gesamtgewicht bis maximal 80 kg
- geeignet für 8, 10 und 12 mm Glasdicke ESG für den Türflügel
bei VSG 8,76, 10,76 und 12,76 mm - beidseitig mit Dämpfung (Soft-Stop) und Endlageneinzug
- Glasabstand des Glases : 25 - 27 mm, je nach verwendeter Glasstärke
- Einstand des Glases in der Laufschiene 37 mm
- Luftabzug zum Boden: 8 mm
- Laufschiene 72 mm tief / 70 mm hoch
- Glasbearbeitung notwendig
- Korrosionsbeständigkeit (für Feuchträume im Innenbereich geeignet gemäß DIN EN 1527/1670)
- empfohlener seitlicher Überstand des Glases je Glasseite mind. 35 mm
Berechnung der Glasbreite und Profillänge siehe technische Unterlagen.
Glasberechnung per m²: Glasdicke x 2,5 kg/m²
Planungs- und Montagehinweis
Eine Rahmung der feststehenden Seitenteile und des Glasoberlichtes ist zwingend erforderlich.
Aus Gründen der Festigkeit und der Versteifung der Anlage sollte die Rahmung mit dem Boden-Wand-Profil und einem Deckenprofil (U-Profil) erfolgen.
Weiterhin ist die im technischen Prospekt dargestellte Glasbearbeitung auf die Schiebetürbreiten und deren Berechnungsgrundlage bezogen.
Sollte eine abweichende Schiebetürbreite (kleiner) gewählt werden, so müssen die Glasbearbeitungen den Bedingungen/Berechnungen angepasst werden !
Die Seitenteilbreite auf der Schliessseite der Schiebetür sollte min. 10% der Gesamthöhe des Seitenteils betragen. (Seitenverhältnis bei ESG)
► Sollten Sie eine Holzschiebetür verbauen wollen, fragen Sie bitte bei uns an.
Wir können Ihnen dieses Schiebetürbeschlag-Set auch in Fixlänge bis 2.874 mm anbieten, sollten Sie Interesse haben, fragen Sie bitte bei uns an.
Hersteller | Willach |
---|
