vitris Portavant G 120 Schiebetürbeschlag-Set, für 1flg. Schiebetür an Glas

Vitris Portavant G 120 Schiebetürbeschlag-Set für 1-flügelige Glasschiebetüren

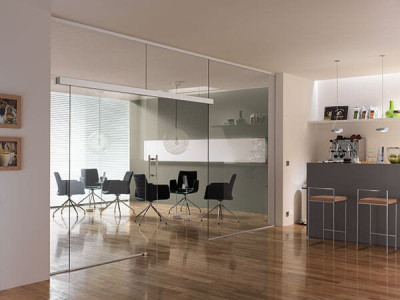

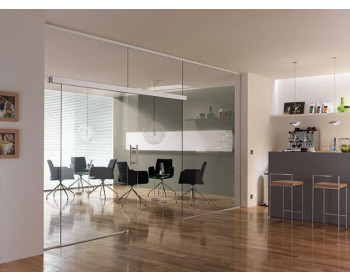

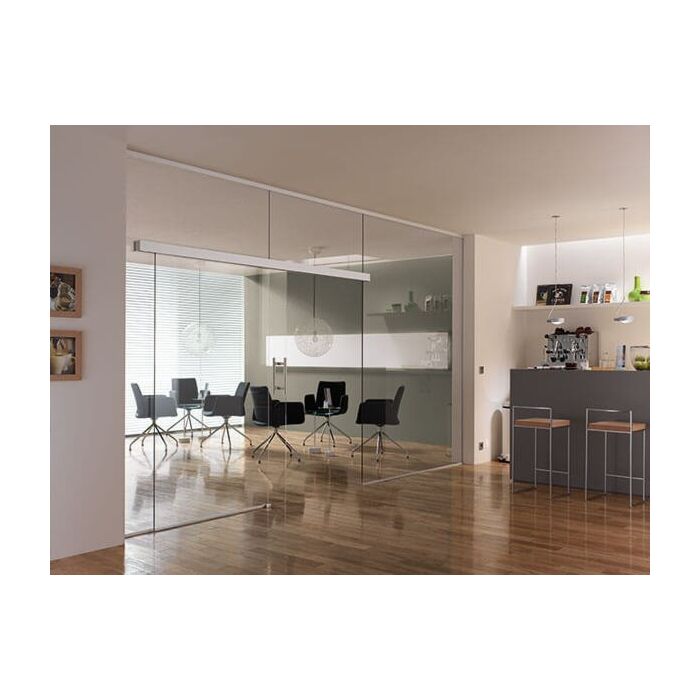

vitris Portavant G 120 Schiebetürbeschlag-Set, für 1flg. Schiebetür zur Glas an Glas Montage, für Raumtrennanlagen bis zu 1.200 mm Lichte Öffnung; mit Comfort Stop (Soft-Stop) und Endlageneinzug

Das Vitris Portavant G 120 Schiebetürbeschlag-Set bietet eine hochwertige Lösung für die Glas-an-Glas-Montage bei 1-flügeligen Schiebetüren. Dieses Set kombiniert Langlebigkeit mit einem eleganten Design und ermöglicht eine einfache Installation. Ideal für moderne Innenräume, die auf Stil und Funktionalität setzen. Entdecken Sie weitere Schiebetürbeschläge in unserem Sortiment!

erhältlich - nach Ihrer Auswahl:

• Laufschiene 2.088 mm, bis zu 1.070 mm Flügelbreite - bis 1.000 mm Lichte Öffnung
• Laufschiene 2.488 mm, bis zu 1.270 mm Flügelbreite - bis 1.200 mm Lichte Öffnung

Für abweichende Einbausituationen mit Glaswandmontage sprechen Sie uns bitte an.

für eine Glasschiebetür, bestehend aus:

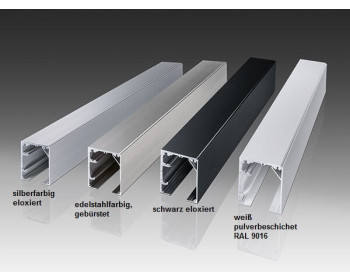

• Laufschiene Glaswandmontage
• Blende
• Glaswandprofil
• Zubehör-Set Tür für Flügelmassen von 60 kg bis 120 kg

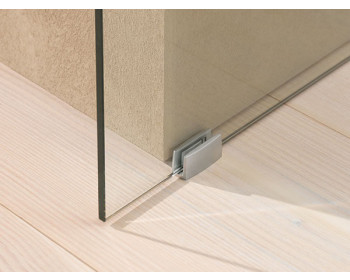

• Bodenführungsgehäuse
• Befestigungsmaterial für Glaswand mit 14 Glasbohrungen (inkl. Glasbeilagen, Schrauben und Vergussmasse)
• Endkappen Glaswandprofil (Paar)
• Endkappen Wand-/Deckenmontage (Paar)

technische Hinweise / Informationen:

• Abmessungen des Glases:   minimal 580 mm / maximal 1.070 / 1.270 mm
• Hinweis: bei kleineren Flügelbreiten empfehlen wir eine Glasdicke von 10 mm, in Abhängigkeit von der Höhe
• maximale Flügelhöhe 3.941 mm bei 1.513 mm Flügelbreite und 8 mm Glasdicke
  ► das Verhältnis von Höhe zu Breite des Flügels darf maximal 3:1 betragen
• zulässiges Gesamtgewicht von minimal 60 bis maximal 120 kg
  bei einem Flügelgewicht unter 60 kg müssen die enthaltenen Dämpfer gegen die schwächeren Dämpfer ausgetauscht werden,
  diese müssen seperst dazu bestellt werden (Art.-Nr. 627.260.0000.000)
• geeignet für 8, 10 und 12 mm Glasdicke ESG,
  bei VSG 8,76, 10,76 und 12,76 mm
• beidseitig mit Dämpfung (Soft-Stop) und Endlageneinzug
• Höhenverstellung ± 4 mm
• Glasabstand des Glases : 21 mm
• Einstand des Glases in der Laufschiene 20 mm
• Luftabzug zum Boden: 10 mm
• Laufschiene 59 mm tief / 69 mm hoch
• Abstand Bodenführung zum Glas: 12 mm
• Glasbearbeitung notwendig
• Korrosionsbeständigkeit (für Feuchträume im Innenbereich geeignet gemäß DIN EN 1527/1670)

• empfohlener seitlicher Überstand des Glases je Glasseite mind. 35 mm

  Berechnung der Glasbreite und Profillänge siehe technische Unterlagen.

  Glasberechnung per m²:  Glasdicke x 2,5 kg/m²

Planungs- und Montagehinweis

Eine Rahmung der feststehenden Seitenteile und des Glasoberlichtes ist zwingend erforderlich.
Aus Gründen der Festigkeit und der Versteifung der Anlage sollte die Rahmung mit dem Boden-Wand-Profil und einem Deckenprofil (U-Profil) erfolgen.

Weiterhin ist die im technischen Prospekt dargestellte Glasbearbeitung auf die Schiebetürbreiten und deren Berechnungsgrundlage bezogen.
Sollte eine abweichende Schiebetürbreite (kleiner) gewählt werden, so müssen die Glasbearbeitungen den Bedingungen/Berechnungen angepasst werden !

Die Seitenteilbreite auf der Schliessseite der Schiebetür sollte min. 10% der Gesamthöhe des Seitenteils betragen. (Seitenverhältnis bei ESG)

► Sollten Sie eine Holzschiebetür verbauen wollen, fragen Sie bitte bei uns an.

Wir können Ihnen dieses Schiebetürbeschlag-Set auch in Fixlänge anbieten, sollten Sie Interesse haben, fragen Sie bitte bei uns an.
