vitris Portavant G 120 Schiebetürbeschlag-Set, für 1flg. Schiebetür mit Festteil

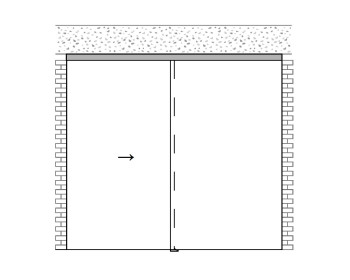

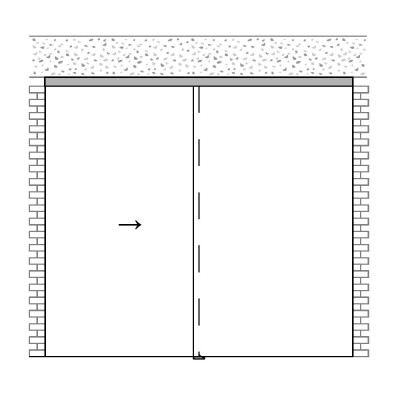

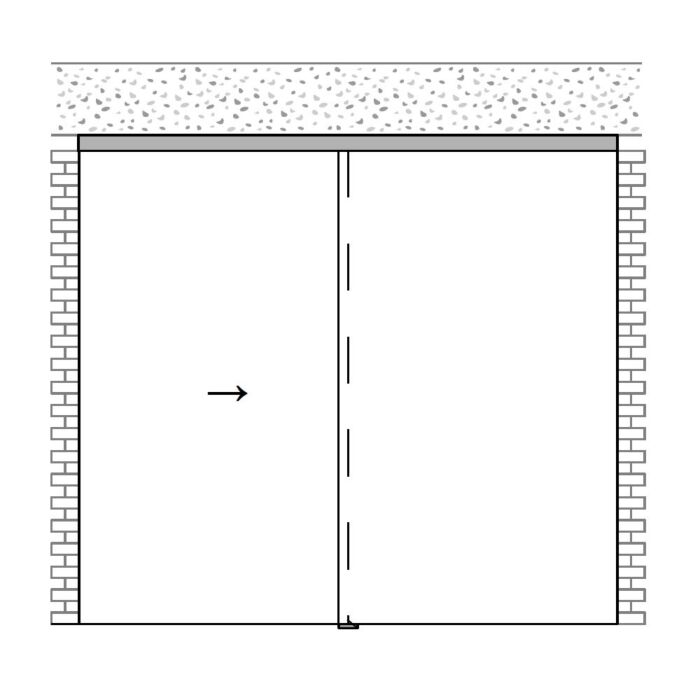

Vitris Portavant G 120 Schiebetürbeschlag-Set für 1-flügelige Türen mit Festteil, Deckenmontage

vitris Portavant G 120 Schiebetürbeschlag-Set, für 1flg. Schiebetür mit Festteil zur Deckenmontage, bis zu 1.516 mm Flügelbreite; mit Comfort Stop (Soft-Stop) und Endlageneinzug

Das Vitris Portavant G 120 Schiebetürbeschlag-Set ist ideal für 1-flügelige Schiebetüren mit Festteil und Deckenmontage. Es bietet eine leise und zuverlässige Funktionalität, kombiniert mit hochwertigen Materialien für eine langlebige Nutzung. Perfekt für moderne Innenräume, die Eleganz und Funktionalität verbinden. Weitere Schiebetürbeschläge in unserem Sortiment entdecken!

erhältlich - nach Ihrer Auswahl:

• Laufschiene 1.996 mm, bis zu 1.016 mm Flügelbreite, bei einer max. Lichten Maueröffnung von 1.996 mm
• Laufschiene 2.496 mm, bis zu 1.263 mm Flügelbreite, bei einer max. Lichten Maueröffnung von 2.496 mm
• Laufschiene 2.996 mm, bis zu 1.513 mm Flügelbreite, bei einer max. Lichten Maueröffnung von 2.996 mm

für eine Glasschiebetür, bestehend aus:

• Laufschienenlänge 1.996 / 2.496 / 2.996 mm (kürzbar)

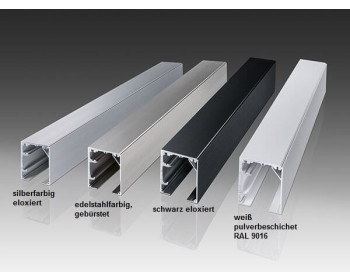

• Blende 1.996 / 2.496 / 2.996  mm (kürzbar)
• 1x Zubehör-Set Tür für Flügelmasse von 60 bis 120 kg
• 2x je Flügel Comfort Stop (Soft-Stop) und Endlageneinzug

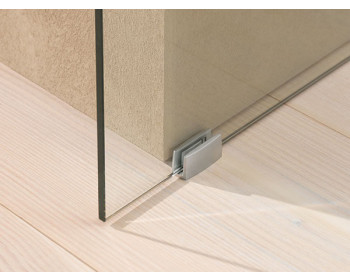

• 1x Bodenführung
• 1x Endkappen (Paar) Wand-/Deckenmontage

technische Hinweise / Informationen:

• Abmessungen des Glases:   minimal 580 mm / maximal 1.016 / 1.263 / 1.513 mm
• Hinweis: bei kleineren Flügelbreiten empfehlen wir eine Glasdicke von 10 mm, in Abhängigkeit von der Höhe
• maximale Flügelhöhe 3.941 mm bei 1.513 mm Flügelbreite und 8 mm Glasdicke
  ► das Verhältnis von Höhe zu Breite des Flügels darf maximal 3:1 betragen
• zulässiges Gesamtgewicht von minimal 60 bis maximal 120 kg
  bei einem Flügelgewicht unter 60 kg müssen die enthaltenen Dämpfer gegen die schwächeren Dämpfer ausgetauscht werden,
  diese müssen seperst dazu bestellt werden (Art.-Nr. 627.260.0000.000)
• Schiebeflügel: geeignet für 8, 10 und 12 mm Glasdicke (ESG / VSG)
• Festteil: für 10 und 12 mm Glasdicke geeignet (ESG / VSG)
• Schiebeflügel beidseitig mit Dämpfung (Soft-Stop) und Endlageneinzug
• Höhenverstellung ± 4 mm
• Glasabstand zwischen Glasschiebetür und Festteil: 19 mm
• Einstand des Glases (Schiebeflügel) in der Laufschiene: 18 mm
• Einstand des Glases (Festteil) in der Laufschiene: 14 mm
• Luftabzug zum Boden: 10 mm
• Luftabzug zum Boden (Festteil): 6 mm
• Laufschiene 59 mm tief / 69 mm hoch
• Abstand Bodenführung zur Wand: 12 mm
• keine Glasbearbeitung notwendig
• Korrosionsbeständigkeit (für Feuchträume im Innenbereich geeignet gemäß DIN EN 1527/1670)

• empfohlener seitlicher Überstand des Glases zum Festteil mind. 35 mm
• Berechnung der empfohlenen Höhe des Schiebetürflügels effektiv:
  Lichte Höhe - 51 mm  (Öffnung Höhe - 41 mm Luftabzug im Profil - 10 mm Bodenluft)

  Berechnung der Flügel-/Festteilbreite:
  Lichte Gesamtbreite geteilt durch 4, minus 2 mm, Luft zur seitlichen Wand und Abstand der Schiebetürflügel zueinander
  Zuschlag entweder bei den Schiebetürflügeln oder den Festteilen von 35 mm als Überstand;
  oder aber bei mittiger Aufteilung je Glasteil + 17,5 mm

  Festteilhöhe:
  Lichte Höhe - 45 mm Profilabzug oben für das Seitenteilprofil;
  bei Verwendung des Bodenprofils unten minus 6 mm.
  Ansonsten rechnen Sie unten den Abzug oder Bodeneinstand nach Ihrer Ausführungsplanung.

  Glasberechnung per m²:  Glasdicke x 2,5 kg/m²

Wir empfehlen die Verwendung zur unteren Anbindung des Festteils zum Fußboden mittels eines Bodenprofiles.
Zur seitlichen Rahmung des Festteils kann ein U-Profil 20x20x20x2 mm verwendet werden. (Luftabzug in der Regel bei dem U-Profil 5 mm).

Weiterhin kann es sinnvoll sein die Profile etwas kleiner zu bestellen, das der Durchgang breit ist, um bei der Montage das Profil einfacher einzubringen.
Anderenfalls bei Bedarf bauseits leicht anpassen.

Hinweis:

Sie können die Profile ganz nach Bedarf auf die bauseitigen Glasbreiten angepassen.

► Sollten Sie eine Holzschiebetür verbauen wollen, fragen Sie bitte bei uns an.

Wir können Ihnen dieses Schiebetürbeschlag-Set auch in Fixlänge bis 5.996 mm anbieten, sollten Sie Interesse haben, fragen Sie bitte bei uns an.
