vitris Portavant 150 multiline Schiebetürbeschlag-Set, für mehrbahnige Schiebetür mit Teleskopfunktion

Vitris Portavant 150 Multiline Schiebetürbeschlag für mehrbahnige Schiebetüren

vitris Portavant 150 multiline Schiebetürbeschlag-Set, für mehrbahnige Schiebetür mit Mitnehmerfunktion zur Deckenmontage, mit Comfort Stop (Soft-Stop) und Endlageneinzug, als Raumtrennlösung, für das Schließen großer Durchgänge

Das Vitris Portavant 150 Multiline System bietet eine robuste und flexible Lösung für mehrbahnige Schiebetüren. Es ermöglicht eine einfache Montage und ist ideal für großflächige Türsysteme, die Eleganz und Funktionalität kombinieren. Dank der hochwertigen Verarbeitung gewährleistet es eine langlebige und leise Türführung. Perfekt für moderne Wohn- und Arbeitsbereiche. Entdecken Sie weitere Schiebetürbeschläge in unserem Sortiment!

erhältlich für:

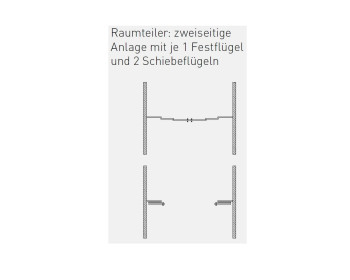

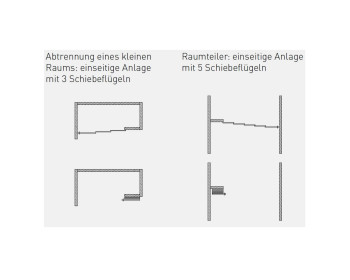

eine einseitige - in eine Richtung schiebend oder zweiseitige Anlage - in beide Richtungen schiebend mit einer

• 2 flügeligen Schiebetür ohne oder mit Festteil
• 3 flügelige Schiebetür ohne oder mit Festteil
• 4 flügelige Schiebetür ohne oder mit Festteil
• 5 flügelige Schiebetür

Portavant 150 multiline ist die ideale Lösung für alle Einbausituationen mit Deckenmontage,
in denen ein großer Durchgang erwünscht ist, die Schiebetüren im geöffneten Zustand aber möglichst wenig Platz einnehmen sollen.

• geeignet zur
• Deckenmontage
• Deckenmontage mit Festteil (in einem Durchgang)
• Montage in der Deckennut
• vor dem Sturz
• in Abhängdecken
• dank Teleskopfunktion lassen sich bis zu 5 Schiebeflügel nebeneinander parken
• schwebende Bodenführung, dadurch keine Stolperfalle
• die Türflügel lassen sich mit einem Handgriff zur Seite schieben
• durch SOFT CATCH erfolgt eine sukzessive Mitnahme der folgenden Schiebeflügel
• sämtliche Komponenten werden von der Stirnseite in die Laufschiene eingeführt
• die mit den Klemmbacken bestückte Glasscheibe wird von unten eingehangen
• alle Einstellungen wie z. B. der Höhe und der Endlagen werden ebenfalls von unten vorgenommen
• Laufschienenlänge bis 6.000 mm bei einseitigen Anlagen,
  und max. 12.000 mm bei zweiseitigen Anlagen erhältlich
• in silberfarbig eloxiert

technische Hinweise / Informationen:

• Abmessungen des Glases:   Breite minimal 960 mm
• ► das Verhältnis von Höhe zu Breite des Flügels darf maximal 3:1 betragen


• zulässiges Gesamtgewicht von minimal 50 bis maximal 150 kg je Schiebeflügel
• geeignet für 10 und 12 mm Glasdicke (ESG / VSG)
• beidseitig mit Dämpfung (Soft-Stop) und Endlageneinzug
• Wandabstand des Glases : 25 mm
• Einstand des Glases in der Laufschiene 16 mm
• Luftabzug zum Boden: 15 mm
• Abstand zwischen den Türflügeln : 25 mm
• Laufschiene 37 mm tief / 70 mm hoch
• es ist eine Glasbearbeitung notwendig
• Korrosionsbeständigkeit (für Feuchträume im Innenbereich geeignet gemäß DIN EN 1527/1670)

• empfohlener seitlicher Überstand des Glases je Wandseite mind. 35 mm
• Berechnung der empfohlenen Höhe des Glases effektiv:
  Lichte Höhe vom Fertigfußboden bis Unterkante der Decke - 69 mm

  Glasberechnung per m²:  Glasdicke x 2,5 kg/m²

Die Berechnungsgrundlagen entnehmen Sie bitte den technischen Details im Reiter "technische Informationen".
Beachten Sie bitte das die Berechnung der Flügelhöhen (Glasmaße) basiert auf der Grundlage das die Laufschiene sturzbündig montiert wird.

Zur Ausführung dieses Schiebtürsets erhalten Sie Skizzen zur Prüfung und Freigabe.

In Abhängigkeit der Einbaumöglichkeiten können ggfs. kleinere oder größere Öffnungen mit diesem Set ausgeführt werden.
Dies muss jedoch im Vorfeld abgestimmt werden, wir führen hier eine Abstimmung mit dem technischen Service des Herstellers durch.

Wir bieten Ihnen Ihre Wunschausführung gern an.

Bei Bedarf bieten wir Ihnen gern dieses Schiebetürsystem komplett mit Glas an.

Bitte teilen Sie uns Ihre Vorstellungen und die Lichten Öffnungsmaße der Maueröffnung (des Durchganges) mit.
