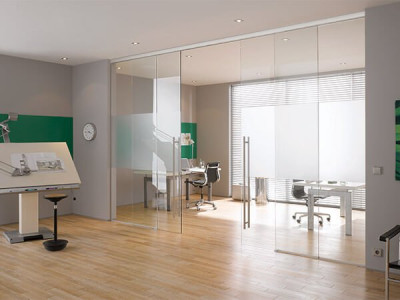

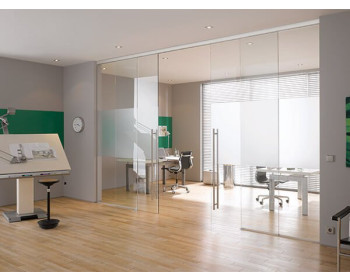

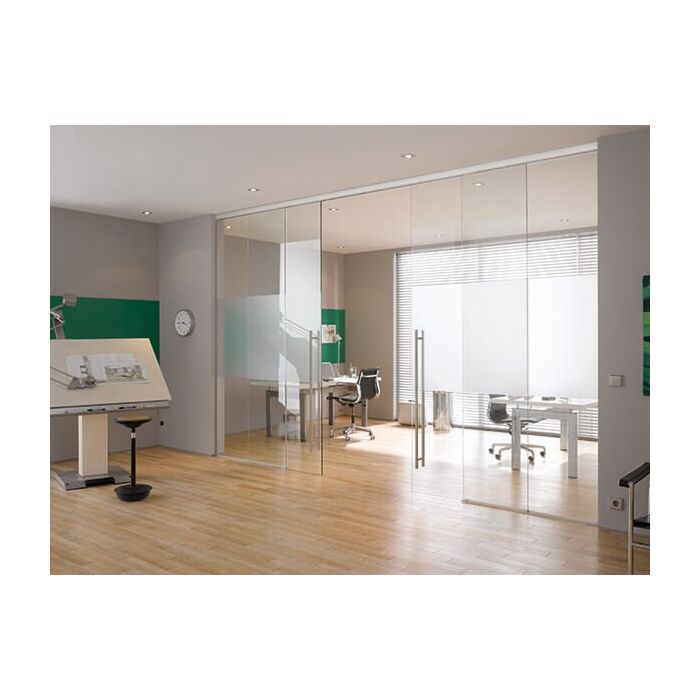

vitris Portavant G 120 Schiebetürbeschlag-Set, für 2flg. Schiebetür mit Festteilen

Vitris Portavant G120 Komplettset für 2-flügelige Schiebetüren mit Festteilen

vitris Portavant G 120 Schiebetürbeschlag-Set, für 2flg. Schiebetür mit Festteilen zur Deckenmontage, bis zu 1.514 mm Flügelbreite; mit Comfort Stop (Soft-Stop) und Endlageneinzug

Das Vitris Portavant G120 Komplettset ist die ideale Lösung für 2-flügelige Schiebetüren mit Festteilen. Es kombiniert langlebige Materialien mit einer leisen und reibungslosen Funktion. Dieses Set ermöglicht eine einfache und sichere Montage, perfekt für moderne Innenräume, die auf Stil und Funktionalität setzen. Entdecken Sie weitere Schiebetürbeschläge in unserem Sortiment!

erhältlich - nach Ihrer Auswahl:

• Laufschiene 3.496 mm, bis zu 889 mm Flügelbreite, bei einer max. Lichten Öffnung von 3.496 mm
• Laufschiene 3.996 mm, bis zu 1.014 mm Flügelbreite, bei einer max. Lichten Öffnung von 3.996 mm
• Laufschiene 5.996 mm, bis zu 1.514 mm Flügelbreite, bei einer max. Lichten Öffnung von 5.996 mm

Diese Angaben sind von GLASundBESCHLAG.de, um den Flügel komplett vor die Wand zu schieben,
ohne Berücksichtigung von WSZ (siehe techn. Info vom Hersteller).

für eine Glasschiebetür, bestehend aus:

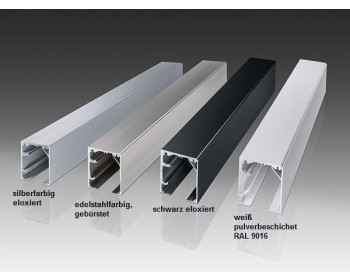

• Laufschienenlänge 3.496 / 3.996 / 5.996 mm (kürzbar)
• Blende 1.996 / 2.496 / 2.996  mm (kürzbar)
• 1x Zubehör-Set Tür für Flügelmasse von 60 bis 120 kg
• 2x je Flügel Comfort Stop (Soft-Stop) und Endlageneinzug

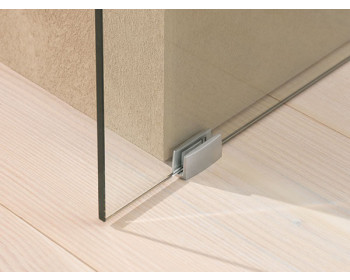

• 1x Bodenführung
• 1x Endkappen (Paar) Wand-/Deckenmontage

technische Hinweise / Informationen:

• Abmessungen des Glases:   minimal 580 mm / maximal 889 / 1014 / 1.514 mm
• Hinweis: bei kleineren Flügelbreiten empfehlen wir eine Glasdicke von 10 mm, in Abhängigkeit von der Höhe
• maximale Flügelhöhe bis 3.941 mm bei 1.514 mm Flügelbreite und 8 mm Glasdicke
  ► das Verhältnis von Höhe zu Breite des Flügels darf maximal 3:1 betragen
• zulässiges Gesamtgewicht von minimal 60 bis maximal 120 kg
  bei einem Flügelgewicht unter 60 kg müssen die enthaltenen Dämpfer gegen die schwächeren Dämpfer ausgetauscht werden,
  diese müssen seperst dazu bestellt werden (Art.-Nr. 627.260.0000.000)
• Schiebeflügel: für 8 und 10 mm Glasdicke geeignet (ESG / VSG)
• Festteil: für 10 und 12 mm Glasdicke geeignet (ESG / VSG)

• Schiebeflügel beidseitig mit Dämpfung (Soft-Stop) und Endlageneinzug
• Höhenverstellung ± 4 mm
• Glasabstand zwischen Glasschiebetür und Festteil: 19 mm
• Einstand des Glases (Schiebeflügel) in der Laufschiene: 18 mm
• Einstand des Glases (Festteil) in der Laufschiene: 14 mm
• Luftabzug zum Boden (Schiebeflügel): 10 mm
• Luftabzug zum Boden (Festteil): 6 mm
• Abstand zwischen den Schiebetürflügeln im geschlossen Zustand: 4 mm
• Laufschiene mit Seitenteilprofil 73 mm tief / 59 mm hoch
• keine Glasbearbeitung notwendig
• Korrosionsbeständigkeit (für Feuchträume im Innenbereich geeignet gemäß DIN EN 1527/1670)
• empfohlener seitlicher Überstand des Glases zum Festteil mind. 35 mm
• Berechnung der empfohlenen Höhe des Schiebetürflügels effektiv:
• Lichte Höhe - 51 mm  (Öffnung Höhe - 41 mm Luftabzug im Profil - 10 mm Bodenluft)

  Berechnung der Flügel-/Festteilbreite:
  Lichte Gesamtbreite geteilt durch 4, minus 2 mm, Luft zur seitlichen Wand und Abstand der Schiebetürflügel zueinander
  Zuschlag entweder bei den Schiebetürflügeln oder den Festteilen von 35 mm als Überstand;
  oder aber bei mittiger Aufteilung je Glasteil + 17,5 mm

  Festteilhöhe:
  Lichte Höhe - 45 mm Profilabzug oben für das Seitenteilprofil;
  bei Verwendung des Bodenprofils unten minus 6 mm.
  Ansonsten rechnen Sie unten den Abzug oder Bodeneinstand nach Ihrer Ausführungsplanung.

  Glasberechnung per m²:  Glasdicke x 2,5 kg/m²

Wir empfehlen die Verwendung zur unteren Anbindung des Festteils zum Fußboden mittels eines Bodenprofiles.
Zur seitlichen Rahmung des Festteils kann ein U-Profil 20x20x20x2 mm verwendet werden. (Luftabzug in der Regel bei dem U-Profil 5 mm).

Weiterhin kann es sinnvoll sein die Profile etwas kleiner zu bestellen, das der Durchgang breit ist, um bei der Montage das Profil einfacher einzubringen.
Anderenfalls bei Bedarf bauseits leicht anpassen.

Hinweis:

Sie können die Profile ganz nach Bedarf auf die bauseitigen Glasbreiten angepassen.

► Sollten Sie eine Holzschiebetür verbauen wollen, fragen Sie bitte bei uns an.

Wir können Ihnen dieses Schiebetürbeschlag-Set auch in Fixlänge bis 5.996 mm anbieten, sollten Sie Interesse haben, fragen Sie bitte bei uns an.
