vitris Portavant M 80 Schiebetürbeschlag-Set, für 2flg. Schiebetür bis je 1.246 mm Flügelbreite

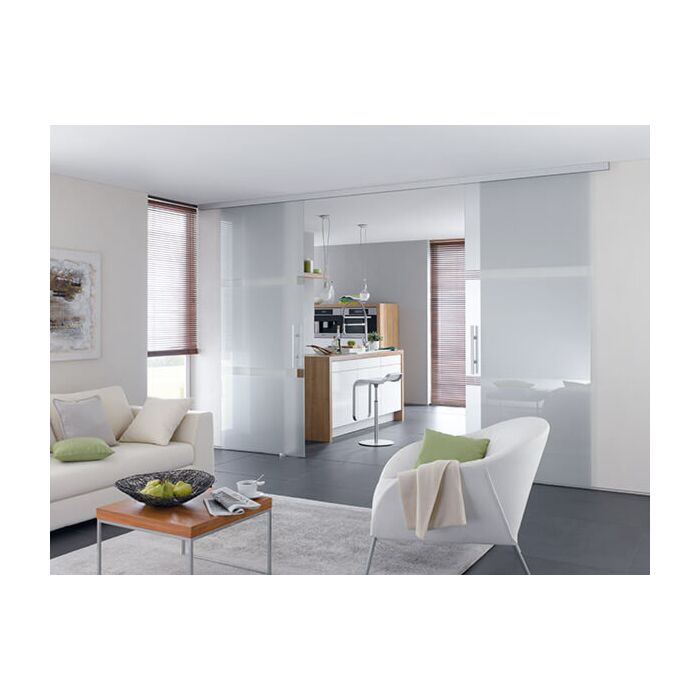

vitris Portavant M 80 Schiebetürbeschlag-Set zur Wand oder Deckenmontage,
für eine 2flügelige Schiebetür, bis zu 1.246 mm Breite je Schiebeflügel;
mit Comfort Stop (Soft-Stop) und Endlageneinzug

erhältlich:

• Laufschiene 2.996 mm, bis zu 746 mm je Flügelbreite
• Laufschiene 3.996 mm, bis zu 996 mm je Flügelbreite
• Laufschiene 4.996 mm, bis zu 1.246 mm je Flügelbreite - nach Ihrer Auswahl

für eine 2 flügelige Glasschiebetür, bestehend aus:

• Laufschienenlänge 2.996 / 3.996 / 4.996 mm (kürzbar)
• Blende 2.996 / 3.996 / 4.996 mm (kürzbar)
• 2x Zubehör-Set Tür für Flügelmasse von 50 bis 80 kg
• 4x Comfort Stop (Soft-Stop) und Endlageneinzug (je Flügel 2x)
• 2x Bodenführung
• 1x Endkappen (Paar) Wand-/Deckenmontage

technische Hinweise / Informationen:

• Abmessungen des Glases:   minimal 330 mm / maximal 746 / 996 / 1.246 mm
• Hinweis: bei kleineren Flügelbreiten empfehlen wir eine Glasdicke von 10 mm, in Abhängigkeit von der Höhe
• ► das Verhältnis von Höhe zu Breite des Flügels darf maximal 3:1 betragen
• zulässiges Gesamtgewicht von minimal 50 bis maximal 80 kg
• geeignet für 8 und 10 mm Glasdicke (ESG / VSG)
• je Schiebetürflügel beidseitig mit Dämpfung (Soft-Stop) und Endlageneinzug
• Höhenverstellung ± 3 mm
• Wandabstand des Glases : 19 mm
• Einstand des Glases in der Laufschiene 18 mm
• Luftabzug zum Boden: 10 mm
• Abstand zwischen den Schiebeflügeln: 4 mm im geschlossenen Zustand
• Laufschiene 55 mm tief / 59 mm hoch
• Abstand Bodenführung zur Wand: 12 mm
• keine Glasbearbeitung notwendig
• für nahezu alle Einbausituationen - auch bei Zargen (Distanzprofile seperat erhältlich)
• Korrosionsbeständigkeit (für Feuchträume im Innenbereich geeignet gemäß DIN EN 1527/1670)

• empfohlener seitlicher Überstand des Glases je Wandseite mind. 35 mm
• Berechnung der empfohlenen Höhe des Glases effektiv:
  Lichte Höhe + 43 mm  (Öffnung Höhe + 35 mm Überstand + 18 mm Glaseinstand - 10 mm Bodenluft)
  mindestens jedoch Lichte Höhe + 8 mm (=wandbündiger Abschluß der Laufschiene !)

  Glasberechnung per m²:  Glasdicke x 2,5 kg/m²

Sollten bauseits Sockelleisten oder eine Türzarge vorhanden sein,
sprechen Sie uns bitte an. Wir stimmen uns gern mit Ihnen ab.

► Sollten Sie eine Holzschiebetür verbauen wollen, fragen Sie bitte bei uns an.

Wir können Ihnen dieses Schiebetürbeschlag-Set auch in Fixlänge bis 4.996 mm anbieten, sollten Sie Interesse haben, fragen Sie bitte bei uns an.
