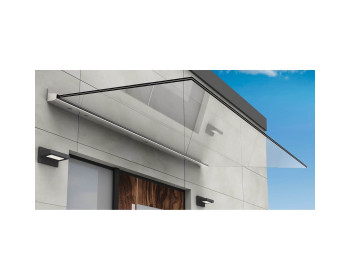

Pauli+Sohn Freitragendes Vordachsystem mit Profil 1510, Edelstahl
P+S freitragendes Vordachsystem Profil 1510-17 zur Wandmontage ohne Abdeckblech, als Profilset ohne Glas
Das freitragende Vordachsystem Profil 1510 von Pauli+Sohn bietet eine stilvolle und robuste Lösung für Ihren Eingangsbereich. Geeignet für 13,52 bis 21,52 mm VSG-Glas, ermöglicht es eine einfache Wandmontage ohne Glasbearbeitung. Das hochwertige Edelstahlprofil sorgt für Langlebigkeit und modernes Design. Perfekt für zeitgemäße Architektur. Weitere Vordächer entdecken!
- Keine Zugstangen erforderlich
- Einfache Montage
- Bis zu 3,98 kN/m² Last
- Mehrere Wandprofile können in Reihe montiert werden
- Profil vorgebohrt
- Dachneigung 10° (darüber hinaus ist es möglich, das Wandprofil um bis zu 9° nach oben geneigt einzubauen)
- Es dürfen mehrere Profile aneinandergereiht werden, um eine Scheibe aufzunehmen
- Profil in folgenden Längen erhältlich:
- 1.400 mm
- 1.600 mm
- 1.800 mm
- 2.000 mm
- 2.400 mm
- Profilmass ca. 101 x 98 mm (H x T)
- Farbausführungen des Profils Aluminium silber
- Auf Anfrage auch in RAL 9016, RAL 7016 oder individuell in RAL möglich
- für 17,52 mm Verbundsicherheitsglas (VSG aus TVG) mit SentryGlas®-Folie
für 17,52 mm Verbundsicherheitsglas (VSG aus TVG) mit PVB-Folie - Keine Randausschnitte im Glas erforderlich
- Nur die untere Glasscheibe im Verbund benötigt Glasbohrungen für die Fixierelemente (keine Gefahr von Bohrungsversatz im Verbund)
- Die untere Scheibe darf bedruckt werden
- Max. 1100 mm Ausladung (SentryGlas®), siehe unter technische Informationen - PDF "Maximalmasse"
- Glasbreite max. bis zu 3000 mm
- Tropfkante bis 30 mm (obere Scheibe) erlaubt
enthalten im Set:

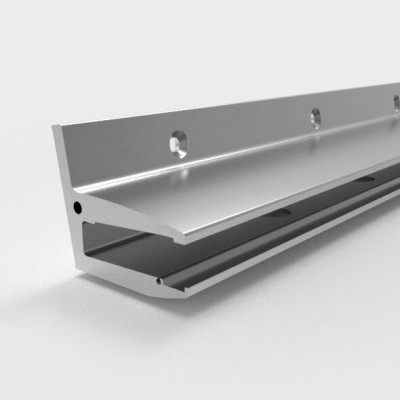

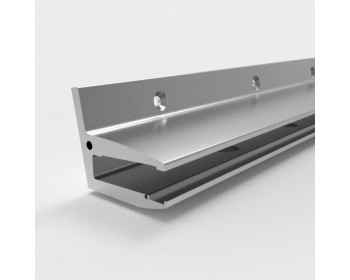

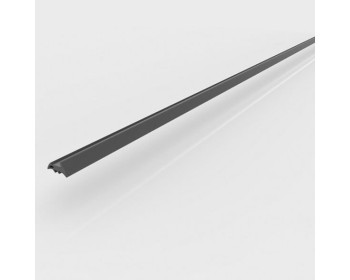

- 1x Wandprofil in Aluminium silberfarbig, je nach Auswahl der Länge

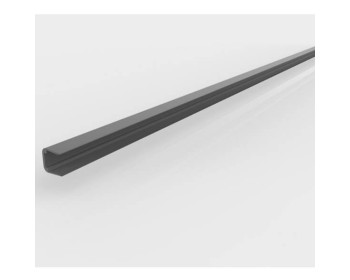

- 1x oberes Verglasungsprofil
- 1x Auflageprofil

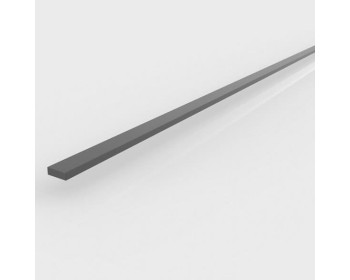

- 1x Kantenschutzprofil
- 2x Klebepads

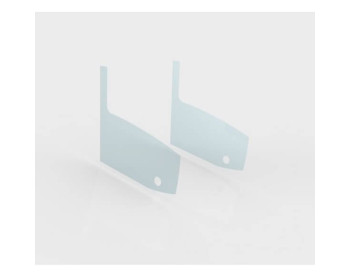

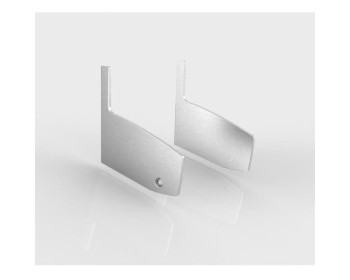

- 2x Endkappe links/rechts, inkl. Schrauben

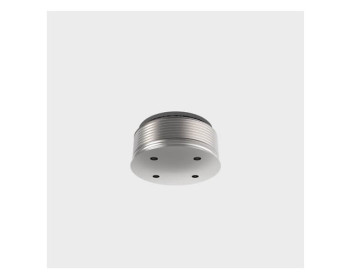

- 3-4x Druckstempel

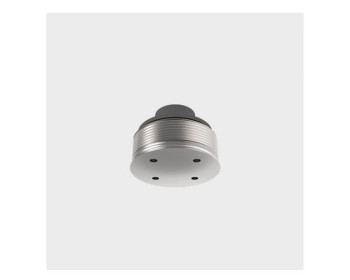

- 2x Fixierelement mit Glassicherung
- Ohne Glas
Hinweis zur Glasverwendung:
Dieses Produkt ist in Deutschland ausschließlich mit VSG-Glas aus TVG (teilvorgespanntes Glas) zu verwenden.
Die Gesamtmasse der freitragenden Dachverglasung sollte unter Beachtung der jeweiligen Landesbauordnung bestimmt werden.
HINWEISE:
Achten Sie bitte für die Montage auf einen ausreichend tragfähigen Untergrund.
Bei der Aneinanderreihung mehrerer Profile, ist darauf zu achten,
dass die maximale Scheibenbreite nicht überschritten wird und alle Druckstempel und die beiden äußeren Fixierelemente zum Einsatz kommen.
Das Produkt verfügt über ein allgemeines bausaufsichtliches Prüfzeugnis (AbP) für Deutschland und über eine ÖNORM Prüfung.
Jedoch ist dieses nur dann gültig, wenn von der Planung bis zur Montage sich an die entsprechenden Rahmenbedingungen gehalten wird.
Anderenfalls kann eine bauseitige einzelne Zulassung notwendig werden.
Für weitere Unterlagen, wie z.B. Statik, Systemstatik, typengeprüfte Statik, Gutachten usw., können Sie uns gerne kontaktieren.
Bei Bedarf bieten wir Ihnen dieses Produkt in RAL-Farbe an, fragen Sie dazu bitte an.
Weiteres Zubehör, wie Befestigungszubehör, Verbindungsstift u.a. sind gegen Mehrpreis lieferbar.
Gern bieten wir Ihnen das Beschlagset mit Glas als komplettes Vordach an, fragen Sie dazu bitte an.
