GUBI

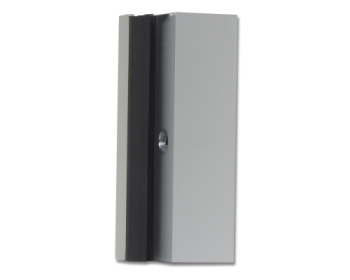

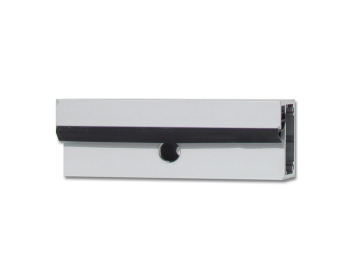

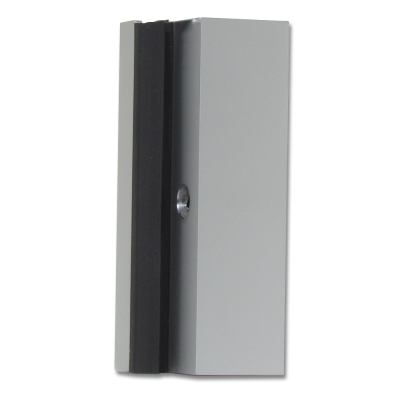

Blockzarge aus Aluminium zur seitlichen Montage im Mauerdurchgang

Zarge im Durchgangsbereich,
für Glastüren im Glasmaß bis 1.000 x 2.100 mm (Zargenfalzmaß bis 1.007 x 2.111 mm)

  • für Standard-Maueröffnungen ergeben sich Glastüren im Sondermaß
  • bei Verwendung von Standard-Türmaßen muss die Maueröffung entsprechend vorhanden/angepasst sein
ab: 323,03 €

Artikelnummer: 5.02a29MW9999

* Pflichtfelder

    zzgl. 53,00 € Versandkosten
    für Lieferungen nach Deutschland
    Lieferung zwischen 19.03.2025 und 21.03.2025
    Mehr zum
    Produkt:
    Details
    Zusatzinformation
    Technische Informationen
    Montageanleitung
    Hersteller
    Details

    Blockzarge für fertige Wände aus Aluminiumprofil mit Gummidichtung und Aufnahmen nach Auswahl mit Bandbereich,
    zur Montage in einen Durchgangsbereich (auf Anfrage auch mit feststehenden Festteilen und Oberlicht möglich)

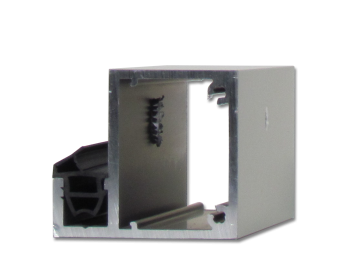

    Blockzarge für fertige Wände, gefertigt aus Stangenpreßprofil Aluminium (AlMgSi 0,5) in einer Materialstärke
    von 2-3 mm an tragenden Teilen, durch das Profil direkt an der Wand. Ausgestattet mit Falz und
    Wandanschlußdichtung, Zarge versandfertig zerlegt und im Karton transportsicher verpackt.

    Merkmale:

      • Spiegel 35 / 50
      • Drückerhöhe 1.050 mm
      • Bandbezugslinien (BBL)  241 / 1435 mm (von oben = Standard);

        vorstehende Ausführungen abweichend nach Kundenangabe möglich (Individualausführung)

      • für 8 mm Glasdicke (Standard),
        oder für 10 mm Glasdicke nach Ihrer Angabe

      • Bandunterkonstruktion V 8600 (Standardaufnahmen),
        oder VX Vorrichtung - dabei sind die Bandbezugslinien Mitte Band
        - ohne Rahmenteile - diese sind abhängig von der ausgewählten Bandtechnik separat zu bestellen

      • lieferbare Farbausführungen der Zarge:
        • E6 / EV1 silberfarbig eloxiert
        • ähnlich RAL 9016 verkehrsweiss
        • andere Farben sind auf Anfrage gegen Mehrpreis lieferbar

    • Anschlagdichtung schwarz, grau oder weiß (lose beiligend)

    • Zargenfalzmaße für Standard Glastüren im Maß 709 / 834 / 959 x 1.972 / 2.097 mm möglich
    • ebenso sind Anfertigung nach fertiger Maueröffnung möglich,
      Preis gültig bis maximal 1.000 x 2.100 mm Glasmaß (= 1.087 x 2.151 mm Maueröffnung);
      darüber hinaus auf Anfrage

      Beachten Sie bitte die Maßtaballe unter dem Reiter "Technische Informationen".
      Aus dieser Tabelle können Sie die Maße ableiten und/oder bei Bedarf errechnen.


    Montagehinweis / Berechnungshinwei zur Zargenausführung:

    Für die Montage am Bau werden 5 mm Einbauluft zwischen dem Zargenprofil an der Seite,
    jeweils links und rechts, sowie nach oben zum Sturz von uns berücksichtigt - ausgehend vom lichten Öffnungsmaß.

    Dies soll die Montage und vorhandene Maßtoleranzen am Bau / der Zarge ausgleichen.
    Zur Montage der Zarge hinterfüttern Sie diese und gleichen dann wand- und sturzseitig bauseits an.

    Wenn die Montageluft anders gewünscht wird, oder Sie ein Zargenaußenmaß vorgeben, so teilen Sie dies
    ausdrücklich mit. Bei Bedarf stimmen Sie sich mit unserem Kundenservice ab.

    Hinweis zur Ausführung eines Schlließbleches:

    Ein Schließblech kann auf Wunsch, gegen Mehrpreis, mit eingearbeitet werden.
    Standardmäßig werden Fallen-/Riegeleinlässe im Material eingefräst.
    Auf Wunsch kann die Blockzarge auch nur mit einem Falleneinlaß geliefert werden.
    Eine Integration von Rollenschnäppern wäre gegen Mehrpreis - nach Abstimmung möglich.

    Standardmäßig wäre die Ausführung einer Aluzarge mit einem 1Loch-Einlass für Glastüren mit
    STUDIO-Schloß, oder 2Loch-EInlass (Falle/Riegel) für OFFICE-/OBJEKT-Schlösser.

    Rollenschnäpper (GEZE) als Paar im Öffnungsbereich sind für Türen ohne Schloß geeignet,
    ebenso für den Einsatz im Saunabereich.
    Für den Einbau in Saunen empfehlen wir die Ausführung von Bandaufnahmen aus Edelstahl (für Feuchträume).

    Eine Montageanleitung liegt der Lieferung bei. Bauseits nutzen Sie bitte Ihrer Wand /
    Ihres Wandaufbaus entsprechende Befestigungstechnik (nicht im Lieferumfang enthalten).

    Dieses Produktangebot richtet sich an die Ausführung für Standard-Glastürmaße
    und darüber hinaus für Ausführungen von Glastüren bis zu einem Maximalglasmaß von 1.000 x 2.100 mm.

    Andere Ausführungen für breitere / höhere Türen sind auf Anfrage in Individualfertigung möglich.

    Zusatzinformation
    Hersteller GUBI
    Zusatzinformation - Farben

    Hinweise zur optischen Ansicht von Aluminium - Zargen:

    Aluminium-Türzargen werden aus gezogenem Aluminium-Stangenpreßprofil hergestellt.
    Bei Eloxalfarben können die Einzelprofile zueinander und/oder durch die Oberflächenbeschaffenehit optisch / farblich zueinander etwas abweichen.
    Dies können fertigungs-/herstellungsbedingte Abweichungen sein, welche im Rahmen von Toleranzen auftreten können.

    Die Zargen werden im Werk einzeln auf Abweichungen / Zulässigkeiten geprüft.
    Bei farbbeschichteten Zargen unterliegen diese ebenfalls eventuellen möglichen Abweichungen.
    Farbangaben beziehen sich dabei immer auf eine ähnliche Ausführung zur Farbkarte.

    Technische Informationen
    Montageanleitung

    Montageanleitungen

    Hersteller

    Über GUBI

    GUBI ist eine Eigenmarke der GLASundBESCHLAG.de GmbH, unter der eine Auswahl an hochwertigen Glastüren und Beschlägen, made in Germany/Europa, angeboten wird.
