GUBI

Umfassungszarge ALU für Glastüren, eckig, Wanddicke 146-190 mm

zum Umfassen fertiger Wände, entsprechend Ihrer Wanddickenangabe

Artikelnummer: 3.01a29MW146-190

ab: 435,37 €
Inkl. 19% Mwst., exkl. Versand

* Pflichtfelder

ab: 435,37 €

    Lieferzeit: 35 - 40 Arbeitstage (derzeit wegen Auslastung und Rohmaterialbeschaffung) [Werkferien 22.12.2021-02.01.2022]

    Details
    Zusatzinformation
    Hersteller
    Technische Informationen
    Montageanleitung
    Details

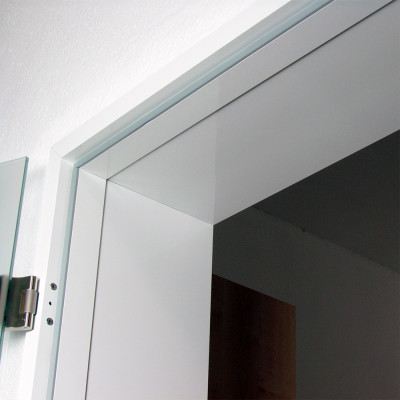

    Aluminium-Umfassungszarge für fertige Wände in Dicke 146 - 190 mm;
    Anfertigung für Ihre vorhandene Wanddicke (nach Angabe)

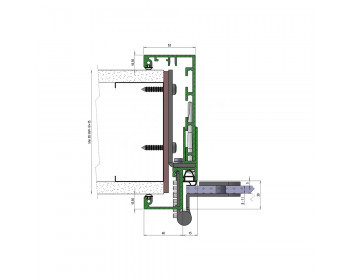

    Aluminium-Umfassungszarge für fertige Wände, zweischalig im Falz verschraubt,
    mit Wanddickenausgleich -5/+15mm, aus Strangpreßprofil AlMgSi 0,5;
    Materialstärke 3mm an tragenden Teilen, Wandbefestigung verstellbarer
    Stahl-Anschraubanker 4mm verzinkt, Leibungsverbreiterung ab Maulweite 280 mm,
    ab Maulweite 160mm 2 Stück Leibungsfixieranker, Falz- und Wandanschlußdichtung,

    Zarge wird zerlegt geliefert, im Karton verpackt

    • Spiegel: 40/53
    • Bandbezugslinien von oben aus dem Falz: 241/1435 (Norm von oben)
    • Drückerhöhe: 1050 mm (Norm von unten)

      vorstehende Ausführungen abweichend nach Kundenangabe möglich (Individualausführung)

    • Falz: 29/15 gefälzt
    • für 8 mm Glasdicke (Standard),
      oder für 10 mm Glasdicke nach Ihrer Angabe

    • Bandunterkonstruktion V 8600 (Standardaufnahmen),
      oder VX Vorrichtung - dabei sind die Bandbezugslinien Mitte Band
      - ohne Rahmenteile - diese sind abhängig von der ausgewählten Bandtechnik separat zu bestellen

    • lieferbare Farbausführungen der Zarge:
      • E6 / EV1 silberfarbig eloxiert
      • ähnlich RAL 9016 verkehrsweiss
      • andere Farben sind auf Anfrage gegen Mehrpreis lieferbar

    • Falz-Dichtung: weiß, grau oder schwarz (nach Ihrer Auswahl)
    • Wand-Dichtung: weiß, grau oder schwarz (nach Ihrer Auswahl)

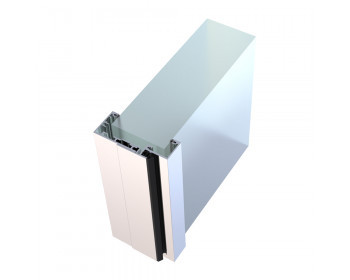

    • kantige/eckige Ausführung der Zarge - Profil Nr. 3.01a
    • Maulweite = Ihre bauseitige Wandstärke
      • wählen Sie den gewünschten Maßbereich aus
      • geben Sie Ihre benötigte Maulweite (Wandstärkenausführung) an
    • DIN-Richtung lt. Ihrem Ausführungswunsch


    Hinweise / Informationen:

    • Berechnung der Glastürbreite aus der Zargenfalzbreite: - 7 mm (je 3,5 mm)
    • Berechnung der Glastürhöhe aus der Zargenfalzhöhe:  - 11 mm (unten 7 mm/oben 4 mm)

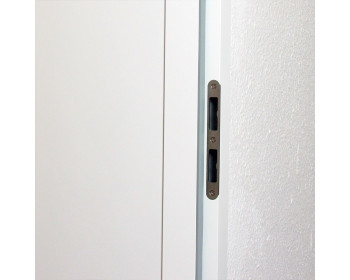

    Standardmäßig wäre die Ausführung einer Aluzarge mit einem 1Loch-Einlass für Glastüren mit
    STUDIO-Schloß, oder 2Loch-EInlass (Falle/Riegel) für OFFICE-/OBJEKT-Schlösser.

    Rollenschnäpper (GEZE) als Paar im Öffnungsbereich sind für Türen ohne Schloß geeignet,
    ebenso für den Einsatz im Saunabereich.
    Für den Einbau in Saunen empfehlen wir die Ausführung von Bandaufnahmen aus Edelstahl (für Feuchträume).

    Eine Montageanleitung liegt der Lieferung bei. Bauseits nutzen Sie bitte Ihrer Wand /
    Ihres Wandaufbaus entsprechende Befestigungstechnik (nicht im Lieferumfang enthalten).

    Dieses Produktangebot richtet sich an die Ausführung für Standard-Glastürmaße
    und darüber hinaus für Ausführungen von Glastüren bis zu einem Maximalglasmaß von 1.000 x 2.100 mm.

    Andere Ausführungen für breitere / höhere Türen sind auf Anfrage in Individualfertigung möglich.

    Bei der Wahl von weißen Dichtungen im Falz und auch zur Wand sei darauf hingewiesen das diese
    im Laufe der Zeit (bei nicht regelmäßiger Reinigung) optisch verschmutzen können. Durch die helle
    Farbe fällt dies dann entsprechend auf.

    Was benötigen Sie noch zum Einbau einer Glastür / zur Montage der Zarge ?

    Zur Montage einer Glastür benötigen Sie noch die passenden Rahmenteile für Stahl- und Aluminiumzargen.
    Diese müssen geeignet sein für Bandaufnahmen V8600 oder VX-Rahmenteile.
    Andere Ausführungen / Vorrichtungen der Zarge können gegen Mehrpreis angeboten werden.

    Weiterhin benötigen Sie bauseits zur Montage der Zarge entsprechende Befestigungstechnik, wie
    zum Beispiel Dübel und Schrauben. Diese sollten für den wandseitigen Aufbau (Material der Wand)
    entsprechend geeignet sein.

    Zusatzinformation
    Hersteller GUBI
    Lieferzeit 35 - 40 Arbeitstage (derzeit wegen Auslastung und Rohmaterialbeschaffung) [Werkferien 22.12.2021-02.01.2022]
    Zusatzinformation - Farben

    Hinweise zur optischen Ansicht von Aluminium - Zargen:

    Aluminium-Türzargen werden aus gezogenem Aluminium-Stangenpreßprofil hergestellt.
    Bei Eloxalfarben können die Einzelprofile zueinander und/oder durch die
    Oberflächenbeschaffenehit optisch / farblich zueinander etwas abweichen.
    Dies können fertigungs-/herstellungsbedingte Abweichungen sein, welche im Rahmen
    von Toleranzen auftreten können.

    Die Zargen werden im Werk einzeln auf Abweichungen / Zulässigkeiten geprüft.
    Bei farbbeschichteten Zargen unterliegen diese ebenfalls eventuellen möglichen Abweichungen.
    Farbangaben beziehen sich dabei immer auf eine ähnliche Ausführung zur Farbkarte.

    Hersteller

    Über GUBI

    GUBI ist eine Eigenmarke der GLASundBESCHLAG.de GmbH, unter der eine Auswahl an hochwertigen Glastüren und Beschlägen, made in Germany/Europa, angeboten wird.



    Technische Informationen
    Montageanleitung
