Anfrage auf Maß

GUBI

Umfassungszarge ALU für Glastüren, eckig, Wanddicke 241-270 mm

zum Umfassen fertiger Wände, entsprechend Ihrer Wanddickenangabe
ab: 541,63 €

Artikelnummer: 3.01a29MW241-270

* Pflichtfelder

    zzgl. 53,00 € Versandkosten
    für Lieferungen nach Deutschland
    Lieferung zwischen 06.05.2024 und 08.05.2024
    Mehr zum
    Produkt:
    Details
    Zusatzinformation
    Technische Informationen
    Montageanleitung
    Hersteller
    Details

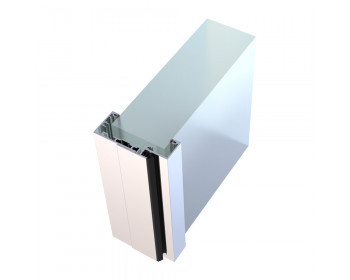

    Aluminium-Umfassungszarge für fertige Wände in Dicke 241 - 270 mm;
    Anfertigung für Ihre vorhandene Wanddicke (nach Angabe)

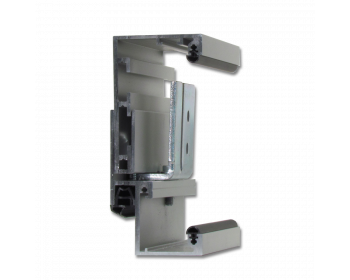

    Aluminium-Umfassungszarge für fertige Wände, zweischalig im Falz verschraubt,
    mit Wanddickenausgleich -5/+15mm, aus Strangpreßprofil AlMgSi 0,5;
    Materialstärke 3mm an tragenden Teilen, Wandbefestigung verstellbarer
    Stahl-Anschraubanker 4mm verzinkt, ab Maulweite 160mm 2 Stück Leibungsfixieranker,
    Falz- und Wandanschlußdichtung,

    Zarge wird zerlegt geliefert, im Karton verpackt

    • Spiegel: 40/53
    • Bandbezugslinien von oben aus dem Falz: 241/1435 (Norm von oben)
    • Drückerhöhe: 1050 mm (Norm von unten)
    • Falz: 29/15 gefälzt
    • für Glastürblattstärke: 8 mm
    • Band-Unterkostruktion / Aufnahmen in der Zarge: V 8600 (Stahlzarge)
      - ohne Rahmenteile - diese sind abhängig von der ausgewählten Bandtechnik separat zu bestellen

    • lieferbare Farbausführungen der Zarge:
      • E6 / EV1 silberfarbig eloxiert
      • ähnlich RAL 9016 verkehrsweiss
      • Edelstahloptik (gegen Mehrpreis möglich)
      • RAL- und Sonderfarben (gegen Mehrpreis möglich)
    • Falz-Dichtung: weiß, grau oder schwarz (nach Ihrer Auswahl)
    • Wand-Dichtung: weiß, grau oder schwarz (nach Ihrer Auswahl)
    • eckige Ausführung
    • Schließblechausnehmung: Falle / Riegel - Standard (Doppelausnehmung im Zargenprofil)
    • Maulweite = Ihre bauseitige Wandstärke
      • wählen Sie den gewünschten Maßbereich aus
      • geben Sie Ihre benötigte Maulweite (Wandstärkenausführung) an
    • DIN-Richtung lt. Ihrem Ausführungswunsch


    Hinweise / Informationen:

    • Berechnung der Glastürbreite aus der Zargenfalzbreite: - 7mm (je 3,5 mm)
    • Berechnung der Glastürhöhe aus der Zargenfalzhöhe:  - 11 mm (unten 7 mm/oben 4 mm)

    Die Zarge wird standardmäßig für 8 mm Glasdicke gefertigt und geliefert. Weiterhin wird diese
    maßgefertigt für Ihre bauseitige Situation in der Wandstärke. Weiterhin bieten wir Ihnen diese Zarge
    auch maßgefertigt für abweichende Lichte Maueröffnungen an. Fragen Sie einfach bei uns an.

    Sollten Sie die Zargen für 10 mm Glasdicke wünschen, so ist dies preisgleich möglich.
    Geben Sie uns dies bitte bei Ihrer Bestellung im Bemerkungsfeld an.

    Bei der Wahl von weißen Dichtungen im Falz und auch zur Wand sei darauf hingewiesen das diese
    im Laufe der Zeit (bei nicht regelmäßiger Reinigung) optisch verschmutzen können. Durch die helle
    Farbe fällt dies dann entsprechend auf.

    Was benötigen Sie noch zum Einbau einer Glastür / zur Montage der Zarge ?

    Zur Montage einer Glastür benötigen Sie noch die passenden Rahmenteile für Stahl- und Aluminiumzargen.
    Diese müssen geeignet sein für Bandaufnahmen V8600. VN- und VX-Rahmenteile passen in Standardzargen
    nicht. Zargen mit derartigen Aufnahmen können wir bei Bedarf anbieten.

    Weiterhin benötigen Sie bauseits zur Montage der Zarge entsprechende Befestigungstechnik, wie
    zum Beispiel Dübel und Schrauben. Diese sollten für den wandseitigen Aufbau (Material der Wand)
    entsprechend geeignet sein.

    Zusatzinformation
    Hersteller GUBI
    Zusatzinformation - Farben

    Hinweise zur optischen Ansicht von Aluminium - Zargen:

    Aluminium-Türzargen werden aus gezogenem Aluminium-Stangenpreßprofil hergestellt.
    Bei Eloxalfarben können die Einzelprofile zueinander und/oder durch die
    Oberflächenbeschaffenehit optisch / farblich zueinander etwas abweichen.
    Dies können fertigungs-/herstellungsbedingte Abweichungen sein, welche im Rahmen
    von Toleranzen auftreten können.

    Die Zargen werden im Werk einzeln auf Abweichungen / Zulässigkeiten geprüft.
    Bei farbbeschichteten Zargen unterliegen diese ebenfalls eventuellen möglichen Abweichungen.
    Farbangaben beziehen sich dabei immer auf eine ähnliche Ausführung zur Farbkarte.

    Technische Informationen
    Montageanleitung
    Hersteller

    Über GUBI

    GUBI ist eine Eigenmarke der GLASundBESCHLAG.de GmbH, unter der eine Auswahl an hochwertigen Glastüren und Beschlägen, made in Germany/Europa, angeboten wird.
