Hersteller | GUBI |
---|---|
Zusatzinformation - Farben | Hinweise zur optischen Ansicht von Aluminium - Zargen: Aluminium-Türzargen werden aus gezogenem Aluminium-Stangenpreßprofil hergestellt. Die Zargen werden im Werk einzeln auf Abweichungen / Zulässigkeiten geprüft. |
- Mehr zum
Produkt: - Details
- Zusatzinformation
- Technische Informationen
- Montageanleitung
- Hersteller
Aluminium-Umfassungszarge für fertige Wände in Dicke 85 - 110 mm;
Fertigung für Ihre vorhandene Wanddicke (nach Angabe)

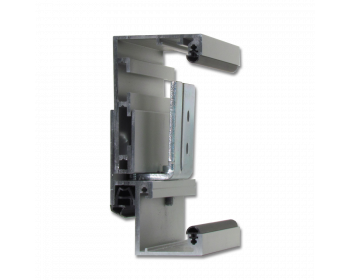

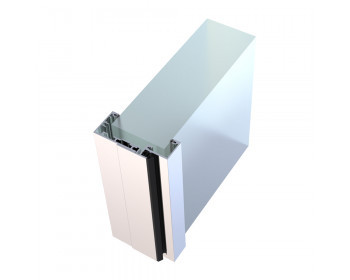

Aluminium-Umfassungszarge für fertige Wände, zweischalig im Falz verschraubt,
mit Wanddickenausgleich -5/+15mm (bei Wanddicke <125 mm etwas aufändigere Montage),
aus Strangpreßprofil AlMgSi 0,5; Materialstärke 3mm an tragenden Teilen,
Wandbefestigung verstellbarer Stahl-Anschraubanker 4mm verzinkt, Falz- und Wandanschlußdichtung,
Zarge wird zerlegt geliefert, im Karton verpackt
- Spiegel: 40/53
- Bandbezugslinien von oben aus dem Falz: 241/1435 (Norm von oben)
- Drückerhöhe: 1050 mm (Norm von unten)
- Falz: 29/15 gefälzt
- für Glastürblattstärke: 8 mm
- Band-Unterkostruktion / Aufnahmen in der Zarge: V 8600 (Stahlzarge)
- ohne Rahmenteile - diese sind abhängig von der ausgewählten Bandtechnik separat zu bestellen - lieferbare Farbausführungen der Zarge:
- E6 / EV1 silberfarbig eloxiert
- ähnlich RAL 9016 verkehrsweiss
- Edelstahloptik (gegen Mehrpreis möglich)
- RAL- und Sonderfarben (gegen Mehrpreis möglich)
- Falz-Dichtung: weiß, grau oder schwarz (nach Ihrer Auswahl)
- Wand-Dichtung: weiß, grau oder schwarz (nach Ihrer Auswahl)
- eckige Ausführung

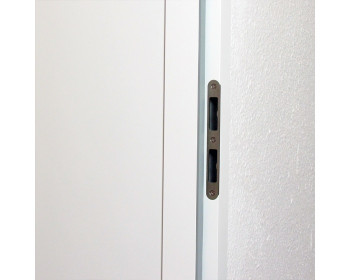

- Schließblechausnehmung: Falle / Riegel - Standard (Doppelausnehmung im Zargenprofil)
- Maulweite = Ihre bauseitige Wandstärke
- wählen Sie den gewünschten Maßbereich aus
- geben Sie Ihre benötigte Maulweite (Wandstärkenausführung) an
- DIN-Richtung lt. Ihrem Ausführungswunsch
Hinweise / Informationen:
- Berechnung der Glastürbreite aus der Zargenfalzbreite: - 7 mm (je 3,5 mm)
- Berechnung der Glastürhöhe aus der Zargenfalzhöhe: - 11 mm (unten 7 mm/oben 4 mm)
Die Zarge wird standardmäßig für 8 mm Glasdicke gefertigt und geliefert. Weiterhin wird diese
maßgefertigt für Ihre bauseitige Situation in der Wandstärke. Weiterhin bieten wir Ihnen diese Zarge
auch maßgefertigt für abweichende Lichte Maueröffnungen an. Fragen Sie einfach bei uns an.
Sollten Sie die Zargen für 10 mm Glasdicke wünschen, so ist dies preisgleich möglich.
Geben Sie uns dies bitte bei Ihrer Bestellung im Bemerkungsfeld an.
Bei der Wahl von weißen Dichtungen im Falz und auch zur Wand sei darauf hingewiesen das diese
im Laufe der Zeit (bei nicht regelmäßiger Reinigung) optisch verschmutzen können. Durch die helle
Farbe fällt dies dann entsprechend auf.
Was benötigen Sie noch zum Einbau einer Glastür / zur Montage der Zarge ?
Zur Montage einer Glastür benötigen Sie noch die passenden Rahmenteile für Stahl- und Aluminiumzargen.
Diese müssen geeignet sein für Bandaufnahmen V8600. VN- und VX-Rahmenteile passen in Standardzargen
nicht. Zargen mit derartigen Aufnahmen können wir bei Bedarf anbieten.
Weiterhin benötigen Sie bauseits zur Montage der Zarge entsprechende Befestigungstechnik, wie
zum Beispiel Dübel und Schrauben. Diese sollten für den wandseitigen Aufbau (Material der Wand)
entsprechend geeignet sein.
Montagehinweis bei Zargen < / = 125 mm Wandstärke:
Bei der Montage von Zargen mit einer Mauleite (=Wanddicke) von <125 mm ist die Montage etwas aufwändiger,
im Bereich der Leibungsfixierungsanker. Alternativ richten Sie die Aluzarge um Mauerwerk richtig aus, verklotzen
diese und schäumen diese ein. Verwenden Sie bitte einen 2Komonentenschaum, keinesfalls Schaum, welcher
stark quillt und somit die Profile ggfs. verdrückt.
