OnLevel InfinitySlide Schiebetürbeschlag-Set zur Wand- und Deckenmontage, bis 1.500 mm Flügelbreite für Glas

OnLevel InfinitySlide Schiebetürbeschlag-Set zur Wand- und Deckenmontage,
für eine 1flügelige Glasschiebetür bis zu 1.500 mm Flügelbreite, mit Soft-Stop

Die Laufschiene ist vorgebohrt für Wandmontage,
zur Verwendung als Deckenmontage muss diese bauseits für versenkte Befestigung gebohrt werden.

erhältlich in den Längen:

• Laufschiene 2.000 mm, bis zu 1.000 mm Flügelbreite
• Laufschiene 3.000 mm, bis zu 1.500 mm Flügelbreite

• andere Längen auf Anfrage:
• Laufschiene 2.500 mm, für eine 1flügelige Schiebetür
• Laufschiene 4.000 mm, für eine 2flügelige Schiebetür

für eine Glasschiebetür, bestehend aus:

• Laufschienenlänge 2.000 oder 3.000 mm (kürzbar)
• Abdeckprofillänge 2.000 oder 3.000 mm (kürzbar)
• Set Zubehör

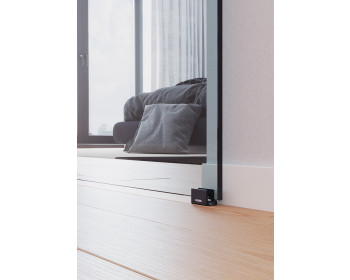

• 1 Bodenführung
• 2 Stirnabdeckungen
• 1 Set Dämpfer (SoftStop)

technische Hinweise / Informationen:

• Abmessungen des Glases:  minimal 500 mm / maximal 1.000 / 1.500 mm Breite des Flügels
• maximale Türhöhe:  2.500 mm (Türverhältnis 1:2,5) bei einer Breite von 1.000 mm und 8 mm Glasdicke;
  2.300 mm bei einer Flügelbreite von 1.500 mm und 8 mm Glasdicke
• maximales zulässiges Gesamtgewicht 69 kg
• geeignet für 8 - 10,76 mm Glasdicke (ESG / VSG)

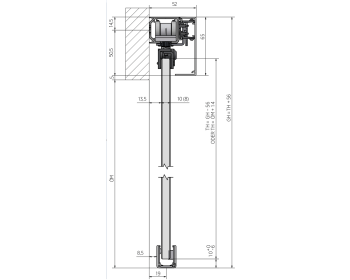

• Wandabstand des Glases : 13,5 mm
• Abstand der Bodenführung zur Wand:  8,5 mm
• Einstand des Glases in der Laufschiene 19 mm
• Luftabzug zum Boden 10 mm (+0 mm/-6 mm)
• Laufschiene 52 mm tief / 65 mm hoch

• empfohlener seitlicher Überstand des Glases je Wandseite mind. 30 mm
• Wandmontage - Berechnung der empfohlenen Höhe des Glases effektiv:
  Lichte Höhe + 39 mm  (Öffnung Höhe + 30 mm Überstand + 19 mm Glaseinstand - 10 mm Bodenluft)
  mindestens jedoch Lichte Höhe + 9 mm (=Abschluß der Laufschiene bündig mit der Wand !)


• Deckenmontage - Berechnung der empfohlenen Höhe des Glases effektiv:
  Lichte Deckenhöhe - 56 mm  (Luftabzug für die Laufschiene 46 mm zzgl. 10 mm Bodenluft)

  Glasberechnung per m²:  Glasdicke x 2,5 kg/m²

Sollten bauseits Sockelleisten vorhanden sein, sprechen Sie uns bitte an. Wir stimmen uns gern mit Ihnen ab.

► Sollten Sie eine Holzschiebetür verbauen wollen, fragen Sie bitte bei uns an.
