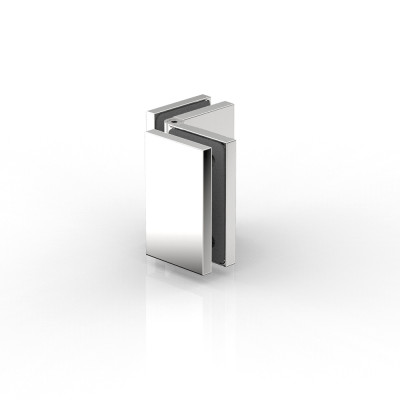

Flamea+ Winkelverbinder zum Besfestigen von Glas an Glas;
im Winkel von 800° bis 180°
- für 6/8/10 mm Glasdicke
- stufenlos von 80° bis 180° verstellbar
- verdeckte Verschraubung durch Abdeckkappe
- Montage ohne Dichtung
Beachten Sie bitte unbedingt das sich die Glasbearbeitung in Abhängigkeit des Befestigungswinkels anpasst.
Gehrungswinkel und Bohrlochmaße gemäß Tabelle (siehe auch technische Unterlagen):
| Winkel | Bohrlochmaß von Glaskante |
Gehrungswinkel am Glas |
Bemerkung |
| 80° | 36 mm | 50° | - |
| 85° | 35 mm | 47,5° | - |
| 90° | 33 mm | 45° | - |
| 95° | 32 mm | 42,5° | - |
| 100° | 31 mm | 40° | Bohrung geschlitzt |
| 105° | 30 mm | 37,5° | Bohrung geschlitzt |
| 110° | 29 mm | 35° | Bohrung geschlitzt |
| 115° | 28 mm | 32,5° | Bohrung geschlitzt |
| 120° | 28 mm | 30° | Bohrung geschlitzt |
| 125° | 27 mm | 27,5° | Bohrung geschlitzt |
| 130° | 26 mm | 25° | Bohrung geschlitzt |
| 135° | 25 mm | 22,5° | Bohrung geschlitzt |
| 140° | 25 mm | 20° | Bohrung geschlitzt |
| 145° | 24 mm | 17,5° | Bohrung geschlitzt |
| 150° | 23 mm | 15° | Bohrung geschlitzt |
| 155° | 23 mm | 12,5° | Bohrung geschlitzt |
| 160° | 22 mm | 10° | Bohrung geschlitzt |
| 165° | 22 mm | 7,5° | Bohrung geschlitzt |
| 170° | 21 mm | 5° | Bohrung geschlitzt |
| 175° | 20 mm | 0° | Bohrung geschlitzt |
| 180° | 20 mm | 0° | Bohrung geschlitzt |
| Hersteller | Pauli + Sohn |
|---|---|
| weitere Infos | Im Bedarfsfall empfehlen wir zur Wand den 3 mm Luftspalt mit Sanitärsilicon zu versiegeln. |
| Zusatzinformation - Farben | Es sind keine abweichenden Farben verfügbar. |
| Verbauungsorte | Dieser Duschbeschlag sollte nicht in Räumen mit hohem Chlor-, Sole- und Alkaligehalt eingesetzt werden (z.B. Pool- und Schwimmbadbereiche). |
| Montagezubehör Hinweise | Hinweise zu Montagezubehör Schrauben und Dübel für die Untergrundmontage sind nicht Bestandteil dieses angebotenen Artikels. Hintergrund ist, dass die Bausituation nicht bekannt ist und das Montagezubehör, Sollte werkseitig Zubehör in der Lieferung enthalten sein, so Prüfen Sie bitte, |
| Mengeninfo zum Produkt | bei dem angebotenen Artikel handelt es sich um 1 Winkelverbinder - je Festteil/Verbindung benötigen Sie im Normalfall 2 Stück |
Darstellung von Pauli + Sohn Beschlagfarben
Die Darstellung zeigt die am häufigst gewählten Farben. Diese sind nicht generell für jeden Einzelartikel verfügbar.
Die Verfügbarkeit wird in der Auswahl angezeigt.
Neue Farben
Bitte beachten Sie, das die Ansicht der Farben am PC oder mobilen Endgeräten etwas zum Original abweichen kann.
Technische Informationen:
Über Pauli und Sohn
Die Produktpalette von Pauli und Sohn beinhaltet Klemmbefestigungen für Geländer-, Überkopfverglasungen wie Vordächer, Top Beschlagstechnik für Duschen etc.
