Hersteller | gral |
---|---|
Verbauungsorte | Dieser Duschbeschlag sollte nicht in Räumen mit hohem Chlor-, Sole- und Alkaligehalt eingesetzt werden (z.B. Pool- und Schwimmbadbereiche). |
Pflegehinweise | Das Beschlagteil reinigen Sie am besten nur mit warmen Wasser und einem weichen Tuch (z.B. Microfaser). Wischen Sie es feucht ab |
Saunaeignung | ist nicht gegeben. |
Montagezubehör Hinweise | Hinweise zu Montagezubehör Schrauben und Dübel für die Untergrundmontage sind nicht Bestandteil dieses angebotenen Artikels. Hintergrund ist, dass die Bausituation nicht bekannt ist und das Montagezubehör, Sollte werkseitig Zubehör in der Lieferung enthalten sein, so Prüfen Sie bitte, |
- Mehr zum
Produkt: - Details
- Zusatzinformation
- Technische Informationen
- Montageanleitung
- Hersteller

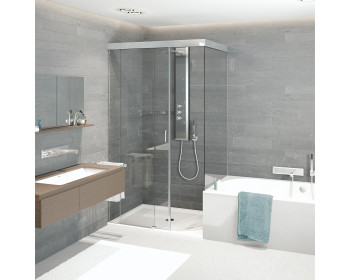

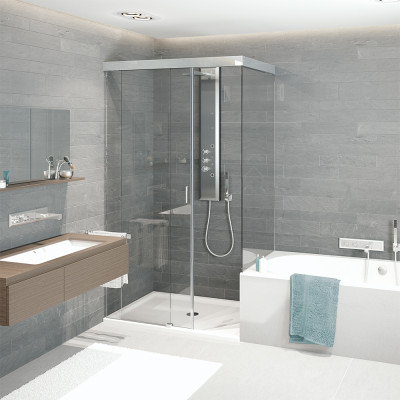

Beschlagset gral SF 740 PREMIUM Typ 331ü;
in dieser Setausführung für 8 und 10 mm Glasdicke (ESG),
für eine Eckdusche an zwei Wänden mit Wannenanschluß,
zur Ausführung mit einer Duschschiebetür, hinter ein Festteil schiebend, mit SoftStop,
mit Festteil 90°, auf der Badewanne aufsitzend
- Ausführung als schiebbare Duschtür mit zwei Festteilen; eines davon auf der Badewanne
- ideal zum Einsatz bei Platzmangel und Abtrennung von Wanne und Dusche
- eckige Profilausführung
- mit SoftStop Funktion
- Höhenverstellung +/- 3 mm
- erhältlich für:
- Wandmontage, bis 2.000 mm Höhe
- Deckenmontage, bis 2.500 mm Höhe (nach Ihrer Auswahl)
- inkl. Eckverbindung zum gemeinsamen Verschrauben der Laufschienen (ggf. leichter Profilansatz sichtbar)
- geeignet für 8/10 mm Glasdicke
- keine Glasbearbeitung notwendig,
da das Glas in die Laufwagen geklemmt und die Griffleiste beidseitig verklebt wird - Tragfähigkeit bis max. 50 kg
- für Überlappung zwischen Duschschiebetür und Festteil
- geeignet für bodenebenene Verbauung, sowie auf Duschtassen/Duschwannen
- Beschlaghersteller gral
- Profile aus Aluminium
- Oberfläche veredelt in glanzverchromter Ausführung oder RAL pulverbeschichtet

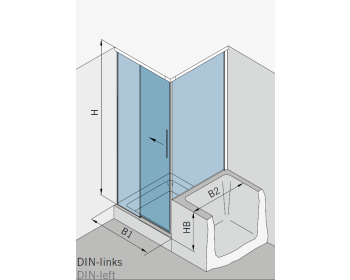

- DIN-Richtungsgebunden - daher ist Ihre Angabe erforderllich
- DIN links = Öffnung der Schiebetür von rechts nach links (in der Front), seitliches Festteil rechts
- DIN rechts = Öffnung der Schiebetür von links nach rechts (in der Front), seitliches Festteil links
ausgehend von der Ansicht von außen auf die Dusche
- für bauseits vorhandenes Glas
- min. Türflügelbreite 400 mm
- max. Türflügelbreite in diesem Set bei 1.000 mm Breite
- mit/ohne Duschtasse -
B1 = 507 mm (8 mm Glas), bei einer Türhöhe von 2.000 / 2.500mm
B1 = 509 mm (10 mm Glas), bei einer Türhöhe von 2.000 / 2.500mm
Wir bieten Ihnen bei diesem Duschbeschlagset SF 740 Typ 331ü nachfolgendes Produkt an, gem. Setbeschreibung:
- für Ecke bis 1.000 mm x 1.000 mm Breite/Tiefe / Höhe bis 2.000 oder 2.500 mm je nach Einbausituation
- Laufschiene und Abdeckprofil
- Laufwagen für die Duschschiebetür
- untere Flügelführung teilbar im Montagezustand
- systembedingtes Zubehör
- SoftStop-Einheit
- Griffleiste zum beidseitigen Aufkleben, selbstklebend
- ohne Glas
Hinweise:
Es ist eine wannenbündige Montage des Festteils auf der Wanne geplant.
Bitte achten Sie darauf, dass der Wannenrand bündig mit den Fliesen ist und somit eine ebene Anlagefläche ergibt.
Grundsätzlich ist die Schließung der Schiebetür zur Badewanne geplant.
- DIN links = Badewanne rechts
- DIN rechts = Badewanne links
Planen Sie eine andere Umsetzung, dann sprechen Sie uns an, wir finden eine Lösung.
Bei Bedarf kann mit veränderten Wanneneinstandsmassen (WEM; Standard = 10 mm) geplant werden. Hierzu bitten wir um Abstimmung.
Auf Anfrage bieten wir Ihnen dieses Beschlagset für eine Schiebetürdusche in einer Ecke größer an - unter Beachtung der technischen Machbarkeit.
Möglich wäre eine max. Türflügelbreite bei:
- Wandmontage - 1.250 mm (8 mm Glas) / 1.000 mm (10 mm Glas), bei einer Türhöhe von 2.000 mm (Überbreiten dann nur realisierbar mit Deckenstütze - Mehrpreis).
- Deckenmontage - 1.000 mm (8 mm Glas) / 800 mm (10 mm Glas), bei einer Türhöhe von 2.500 mm
Fragen Sie dies bitte bei uns an.
