Glasdusche Pillango 5-217, 1flg. Duschtür mit Festteil in eine Ecke

Art.-Nr.: Dusche-5-217
Pauli und Sohn

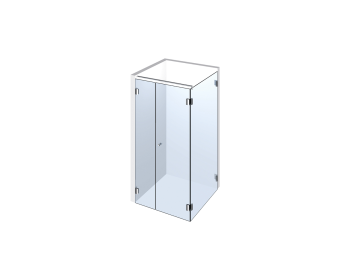

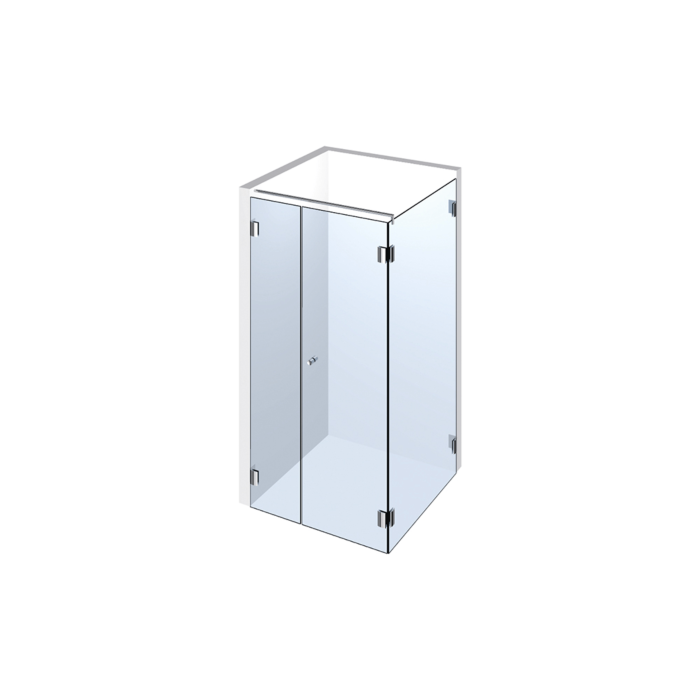

Eckdusche Pillango 5-217, 1flügelige Duschtür mit Festteil

Duschtür befestigt Glas an Glas 90°, nach aussen öffnend

Gewicht trägt bis zu 40 kg
Lieferung: bis Mittwoch 19, August

wird bestellt für Sie

Preis, Versandkosten und die Lieferzeit teilen wir Ihnen im Angebot mit.

Eckdusche aus Einscheibensicherheitsglas (ESG) mit Beschlagset Pillango;
für ein wandseitig zu befestigendes Glasfestteil,
für eine im 90° Winkel zu befestigende Duschtür am Festteil,
für ein wandseitig zu befestigendes Glasfestteil 90° zur Frontverglasung,
bestehend aus Echtglas mit Beschlagset Nr. 5-217

  • Anschlagtürausführung, Duschtür öffnet einseitig 90°
  • einstellbare Null-Lage
  • mit Federtechnik - 2-fach für leichte Türen oder 4-fach für mittelschwere und schwere Türen, abhängig von der Türgrösse und Glasdicke (ermitteln wir für Sie, anhand Ihrer Angaben)
  • auf den letzten Zentimetern selbstschliessend
  • durchgehende Dichtung im Bandbereich
  • Beschlaghersteller Pauli und Sohn
  • Beschläge aus hochwertigem Zink-Druckguss
  • flexible Montage durch Langlöcher im Wandbereich
  • geeignet für 6 und 8 mm Glasdicke (ESG)
  • geeignet für 10 mm Glasdicke (ESG) mit entsprechender Anpassung der Dichtungen
  • DIN links und rechts verwendbar
  • Dichtungsprofile Kunststoff natur (kürzbar)
  • Tragfähigkeit der Bänder (2 Bänder) 40 kg

Wir bieten Ihnen bei dieser Eckdusche im Set Pillango 5-217 folgende Produkte an:

  • Ihre Glasdusche bestehend aus einer Duschtür und zwei Festteilen aus Echtglas, gefertigt als ESG (Einscheiben-Sicherheitsglas)
    • mit allen Glaskanten poliert (KPO)
    • und notwendiger Glasbearbeitung für die nachfolgend genannten Duschbeschläge

bei 6/8 mm Glas ist im Lieferumfang enthalten: bei 10 mm Glas ist im Lieferumfang enthalten:

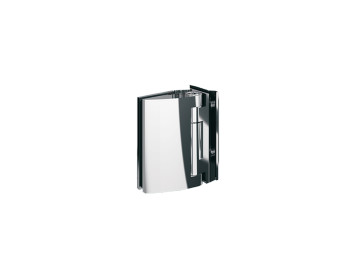

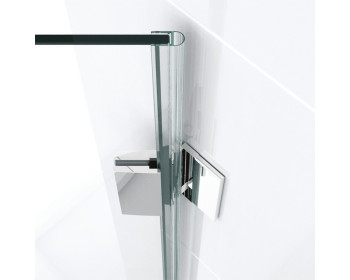

  • 2 x Duschtürband "Pillango" Glas an Glas 90° Nr. 8484
  • 4 x Winkelverbinder Glas an Wand 90° Nr. 8107
  • 1 x Glastürknopf beidseitig mit Gummiringen, rund Drm. 30 mm Nr. 8298
  • 1 x Anschlagdichtung 2.010 mm lang Nr. 8856

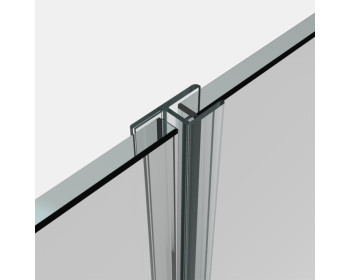

  • 1 x seitliche Streifdichtung 2.010 mm lang Nr. 8861
  • 1 x untere Duschtürdichtung als Wasserabweisprofil 2.010 mm Nr. 8864
  • 1 x Schwallschutzprofil halbmondförmig 5 mm hoch, 2.000 mm lang, Acryl transparent zum bauseitigen Verkleben unterhalb der Duschtür, Nr. 8538KU5
  • 2 x Duschtürband "Pillango" Glas an Glas 90° Nr. 8484
  • 4 x Winkelverbinder Glas an Wand 90° Nr. 8107
  • 1 x Glastürknopf beidseitig mit Gummiringen, rund Drm. 30 mm Nr. 8298
  • 1 x Anschlagdichtung 2.500 mm lang Nr. 8857
  • 1 x seitliche Streifdichtung 2.500 mm lang Nr. 8861
  • 1 x untere Duschtürdichtung als Wasserabweisprofil 2.500 mm Nr. 8864
  • 1 x Schwallschutzprofil halbmondförmig 5 mm hoch, 2.000 mm lang, Acryl transparent zum bauseitigen Verkleben unterhalb der Duschtür, Nr. 8538KU5

Das Set wird in 2 Teilen geliefert: 1 Lieferung umfasst das Glas, die 2. Lieferung die Beschlagtechnik.

Dieses Angebot bezieht sich auf nachfolgende maximale Abmessungen:

  • Lichte Breite der Eckdusche bis max. 900 mm
  • Lichte Tiefe bis max. 900 mm
  • Gesamthöhe ab Oberkante Duschtasse, Wanne oder Fliesenboden bis Oberkante Glas max. 2.000 mm

Andere Ausführungen im Bezug auf grössere Abmessungen und Dichtungen fragen Sie bitte bei uns an.

Hinweise zur Ausführung:

Eine Lieferung ist auf Ihren Wunsch hin auch mit anderen Dichtungslösungen lieferbar.

Die Angabe der Tragfähigkeit in kg bezieht sich auf das Gewicht eines Türflügels mit 2 Türbändern.
Ein Einbau eines zusätzlichen Duschtürbandes erhöht nicht die Tragfähigkeit.

Eine individuelle Zusammenstellung der Dusche mit System-/Zubehörkomponenten kann angeboten werden, wenn technisch umsetzbar/realisierbar.
Stellen Sie hierzu bitte eine individuelle Anfrage. Wir prüfen gern die Möglichkeiten und stimmen uns bei Bedarf mit Ihnen ab.

Bei dem Winkelverbinder (Glas an Wand) liefern wir anstatt der Nr. 8106 die Nr. 8107, da dieser mit einer verdeckten Verschraubung ausgestattet ist.

Wir empfehlen die Verwendung einer Stabilisationsstange zur Aussteifung des Glases zur Wand ("Glas an Wand") in Verbindung mit T-Stück/en.

Herstellersystem-PDFs

Aufmaßblatt und Glasbearbeitung

Montageanleitungen




Glas fuer Echtglasduschen - Klarglas - Timeless Duschenglas


Timeless Duschenglas - hier für mehr Informationen klicken

Nachfolgend möchten wir Ihnen eine Kurzübersicht über weitere / andere möglich einsetzbare Gläser für Echtglasduschen geben.
Beachten Sie dabei bitte unbedingt unsere unten stehenden Hinweise. Bei Klicken auf das Bild wird sich die große Ausführung in einer neuen Seite öffnen.

Glas klar bis durchgefärbt:

Klarglas bzw. Floatglas klar mit normalem Gruenschimmer   Weissglas - klares Glas mit stark reduziertem Gruenschimmer   Glas Timeless (Duschenglas); Basis: Planiclear - etwas reduzierter Gruenschimmer, einseitig metalloxidiert

Normales Klarglas (auch Floatglas klar) besitzt einen grünlichen Schimmer, je nach Lichteinfall und Lichtberechung. Bei Weissglas oder auch diamantfarbenen Glas wird der Gruenschimmer durch Entzug von Eisenoxid stark minimiert.
Bei Blick in den Querschnitt des Glases kann dennoch eine leichte grünliche oder bläuliche Färbung durch die Lichtbrechung auftreten. Das Timeless - Duschenglas ist auf Basis von "Planiclear", einem Mix zwischen Klarglas und Weissglas,
mit etwas Gruenschimmerreduzierung. Dieser ist in der Praxis nicht sehr sichtbar.

Klarglas bzw. Floatglas bronze durchgefaerbt   Klarglas bzw. Floatglas grau durchgefaerbt   Klarglas bzw. Floatglas gruen durchgefaerbt   Glas Dark grey - je nach Lichtverhaeltnissen und Blickwinkel Durchsicht mehr/weniger moeglich   Klarglas bzw. Floatglas blau durchgefaerbt - je nach Rohglashersteller weicht die Optik etwas in der Farbgebung ab

Bei dem Glas dark grey ist ein Hindurchsehen eher diffus möglich. Jedoch ist dies abhängig von der Beleuchtung und dem Blickwinkel. Dark grey wird oft umgangssprachlich als "schwarzes Glas" bezeichnet. Rein technisch ist dem nicht so, da man
diffus/eingeschränkt hindurchsehen kann. Je nach Blickwinkel ist ein Hindurchsehen nicht möglich, dann "spiegelt" sich die Raumseite im Glas.

Bei blau durchgefärbten Klarglas oder Floatglas klar, kann - je nach Rohglashersteller und Gemenge in der Ausführung
die Optik etwas abweichen. Die blaue Farbe kann somit etwas stärker, als auch etwas schwächer erscheinen.
Bedingt durch Blickwinkel und Lichteinfall wirkt dies immer ein wenig unterschiedlicher.

Klarglas wird auch bezeichnet als Floatglas, Planilux und trägt, je nach Rohglashersteller auch noch weitere Namen. Dabei können sich die einzelnen Gläser, wenn man diese nebeneinander halten würde, zueinander optisch leicht unterscheiden.
Normales Klarglas / Floatglas hat dabei einen leichten grünlichen Schimmer, welcher am deutlichsten bei dem Blick durch eine geschliffene Glaskante sichtbar wird. Selbstverständlich ist der leichte Grünschimmer nicht so stark das das Glas richtig grün wirkt.
Es ist nicht zu verwecheln mit klarem Glas, welches grün, bronzefarben oder grau durchgefärbt wurde. Diese tragen dann beispielsweise die Bezeichnungen Float grün, Float bronze oder Float grau. Auch hier sind andere Bezeichnungen, je nach Hersteller möglich.

Glas in satinierter Oberflächenoptik - nur bedingt (bzw. mit Schutzbeschichtung auf der/den satinierten Seite/n) - für Glasduschen geeignet:

Klarglas bzw. Floatglas klar satiniert (einseitig) - mit normalem Gruenschimmer   Weissglas - klares Glas satiniert (einseitig) mit stark reduziertem Gruenschimmer   Weissglas - klares Glas satiniert (beidseitig) mit stark reduziertem Gruenschimmer   Weissglas - klares Glas aetzentspiegelt (einseitig) mit stark reduziertem Gruenschimmer

Klarglas satiniert, auch bekannt unter den Herstellerbezeichnungen Floatglas satiniert und Satinato/Satinovo, ist ein normal grünlich schimmerndes Klarglas, welches einseitig nach der Rohglasherstellung geätzt wurde (Flächenätzung/Ätzoptik).
Bei der Ausführung des Weissglases ist der grünliche Schimmer in der Fläche stark reduziert, im Querschnitt kann ein grünlicher oder bläulicher Schimmer sichtbar sein (abhängig vom Rohglashersteller).
Satinierte Gläser werden häufig im Sprachgebrauch als Milchglas bezeichnet.

Die Glasoberfläche des satinierten Glases ist dadurch etwas rauh vom Gefühl und etwas aufwändiger von der Reinigung. Dennoch ist die Reinigung wesentlich einfacher als bei einer Sandstrahloberfläche möglich.
Hartnäckigere Verschmutzungen lassen sich durch einen Spritzer Spiritus im lauwarmen Wasser entfernen.

Klarglas bzw. Floatglas bronze durchgefaerbt - beidseitig satiniert    Klarglas bzw. Floatglas gruen durchgefaerbt - beidseitig satiniert    Klarglas bzw. Floatglas blau durchgefaerbt - beidseitig satiniert    Glas Satinato blau durchgefaerbt - einseitig satiniert

Die durchgefärbten, beidseitig satinierten Gläser sind nur in 10 mm Glasdicke lieferbar. Satinato blau ist im Regelfall nur in größeren Mengen lieferbar.

Klarglas bzw. Floatglas mit einseitigem Siebdruck in Aetztonoptik, mit normalem Gruenschimmer   Glas LuxRaff (R) Weissglas regular - klares Glas satiniert (einseitig) mit stark reduziertem Gruenschimmer, Spezialglas fuer Kuechen

Um eine satinierte Oberflächenoptik eines Glases zu erhalten kann bspw. Klarglas (Floatglas klar) einseitig siebbedruckt werden. Dabei wird Farbe über ein Sieb aufgedruckt und beim Härteprozeß im ESG-Ofen in der Glasoberfläche eingebrannt.
Vorteil:  es ist gegenüber einem normal satinierten Glas reinigungsfreundlicher. Insbesondere für Küchen und Bäder eignet sich eine solche Ausführung.
Fügt man der Farbe einen höheren Anteil an Weißpigmenten zu (ca. 20%), so wird die Oberfläche weißlicher in ihrer Optik. Dabei wird die Glasfläche dichter und die normale Schattenbildung bzw. das Sehen von Umrissen wird deutlich gemindert.

LuxRaff® Gläser sind spezielle Gläser für Küchenverglasungen, welche teilweise auch für Küchenarbeitsplatten genutzt werden können. Die Reinigung der Oberfläche ist gegenüber satiniertem Glas wesentlich einfacher und die LuxRaff® Gläser
sind in der Oberfläche etwas härter, so dass ein normales Abrutschen mit einem Messer z.B. der Oberfläche so schnell nichts anhaben kann. Besonders geeignet wären die Ausführungen von LuxRaff® in der Ausführung Stone, da die Oberfläche
noch fester ist.

MADRAS® Glas in satinierter Oberflächenoptik - Ätzoberfläche außen:

Madras Pave weiss - Klarglas einseitig geaetzt   Madras Pave blau - Klarglas blau durchgefaerbt, einseitig geaetzt   Madras Uadi - Klarglas einseitig geaetzt   Madras Uadi blau - Klarglas blau durchgefaerbt, einseitig geaetzt

Madras Gläser in blau durchgefärbter Ausführung sind nur auf Anfrage lieferbar. Als Alternative können wir Ihnen ein ähnliches Motiv als Siebdruck anbieten (Motiv "Fancy").

Madras Pixel Flooring - Klarglas einseitig geaetzt   Madras Matrix Flooring - Klarglas einseitig geaetzt   Madras Linea Flooring - Klarglas einseitig geaetzt   Madras Polo - Klarglas einseitig geaetzt

Madras Polo ist nur auf Anfrage lieferbar, mengenabhängig.


Struktur- / Ornamentgläser - Strukturseiten sollten unbedingt nur nach außen montiert werden (wegen der Reinigung):

Glas Chinchilla weiss, mit normalem Gruenschimmer   Glas Silvit weiss (SR 178), mit normalem Gruenschimmer



Glas SR 200 / Listral L, mit normalem Gruenschimmer   Master-Carré, mit normalem Gruenschimmer

Die zuvor dargestellten Gläser sind Strukturgläser mit einseitiger Strukturierung. Die Ausführung Listral L weiss kann bei Bedarf auch einseitig strukturiert
geliefert werden. Diese Gläser empfehlen wir mit Heat-Soak-Test (Heißlagerungstest) auszuführen, wenn gleich die Lieferzeit um bis zu ca. 2 Wochen verlängert wird (bei Bruchfreiheit während der Fertigung).

Wichtige Hinweise beim Einsatz von strukturierten / geätzten bzw. satinierten Gläsern

Bei strukturierten Glasausführungen als Dusche empfehlen wir unbedingt die strukturierte Seite nach Außen zu wählen.
Dies ebenfalls bei mattierten / satinierten Glasausführungen. Da ein Anfassen mit z.B. nassen Fingern einen hellen Fleck
auf der Oberfläche (matte Seite) erzeugt, raten wir dazu diese Flächen versiegeln zu lassen.
Mehr Informationen erhalten Sie bei unserem Kundenservice.

Mirastar - Chomspiegel (2seitig spiegelndes Glas mit Durchsichteffekt bei unterschiedlicher Beleuchtung) - Spiegelschicht nach außen;
so kann eine Glasdusche oder nur ein Teil davon als personengroßer Spiegel genutzt werden (beleuchtungsabhängig):

Glas Mirastar Chromspiegel


Darstellung von Pauli + Sohn Beschlagfarben

Bitte beachten Sie, das die Ansicht der Farben am PC oder mobilen Endgeräten etwas zum Original abweichen kann.



Zusatzinformation - Farben

es sind keine abweichenden Farben verfügbar
Verbauungsorte

Der Duschbeschlag sollte nicht in Räumen mit hohem Chlor-, Sole- und Alkaligehalt eingesetzt werden (z.B. Pool- und Schwimmbadbereiche).
Dadurch könnte die Mechanik und optische Ansicht negativ beeinflusst werden.
Pflegehinweise

Die Duschbeschläge reinigen Sie am besten nur mit warmen Wasser und einem weichen Tuch (z.B. Microfaser). Wischen Sie es feucht ab
und trocknen Sie es bei Bedarf nach. Verwenden Sie bitte keine aggressiven, alkalischen, chlorhaltigen oder scharfe Reinigungsmittel.
Weiterhin sollten keine Scheuer- und Lösungsmittel, ebenso nicht Stahlwolle, verwendet werden.
Saunaeignung

ist nicht gegeben
weitere Infos

Zusätzliche Information zur Ausführung Ihrer Echtglasdusche:

Wenn Sie online bestellen werden wir die Ausführung anhand Ihrer Angaben vornehmen. Dies jedoch immer unter dem Aspekt
der technischen Umsetzbarkeit anhand des Beschlagssystems und des Sicherheitsglases.

Mit unserer gesonderten Auftragsbestätigung erhalten Sie per eMail die Ausführungsskizzen zu Ihrer Prüfung und Freigabe.

Nach Klärung aller Details / technischer Restriktionen kann die Dusche zur Fertigung und Lieferung freigegeben werden.
Dies unter Beachtung der von Ihnen gewählten Zahlweise.

Information zur unteren Dichtungsausführung an der Tür:

Bei einem Einsatz im gewerblichen / öffentlichen Bereich (Pensionen, Hotels etc.) ist der Verbau der unteren Dichtung
in Kombination mit einem Schwallschutz vorgeschrieben. Eine Entscheidung hierüber ist letztlich durch den Bauherrn
und/oder Auftraggeber zu treffen.

Pauli + Sohn Glashalterungsbeschläge nach Maß - in bewährter Qualität

Wer im Bad, im Büro oder in anderen Räumen nach intelligenten Glashalterungssystemen für Türen sucht, findet im Sortiment von Pauli und Sohn ein breites Angebot an modernen und technisch ausgereiften Halterungssystemen. Mit einer eigenen Entwicklungsabteilung ist Pauli und Sohn in der Lage, immer wieder neue und maßgeschneiderte Lösungen für Überkopf- und Brüstungsverglasungen sowie für Glastüren und Glasschiebetüren zu bieten. Besonders begehrt sind die maßgeschneiderten Duschlösungen von Pauli und Sohn für das Bad.

Innovative Glashalterungssysteme seit über 30 Jahren

Seit über 30 Jahren engagiert sich Pauli und Sohn in Bereich der Entwicklung und Herstellung moderner Glashalterungssysteme für Türen sowie für Überkopf- und Brüstungsverglasungen, für den Innenausbau, für das Bad sowie für Fassadenkonstruktionen. Neben praktischer Funktionalität und anspruchsvollem Design legt Pauli und Sohn bei seinen Artikeln auch großen Wert auf die Sicherheit. Diese wird durch umfassende Testverfahren gewährleistet. Zudem verfügt Pauli und Sohn als einziges Unternehmen in Deutschland über eine umfassende Zulassung für alle baurelevanten Bereiche im Glasbau. Aus diesen Gründen setzt Pauli und Sohn immer wieder Maßstäbe bei Sicherheit, Produktqualität und Design von Glashalterungssystemen. Hochwertige Beschläge und Halterungssysteme kann das Unternehmen für den gesamten Glasbausektor zur Verfügung stellen. Alle Artikel von Pauli und Sohn überzeugen durch die sorgfältige Verarbeitung hochwertiger Materialien und ein striktes Qualitätsmanagement. Insgesamt kann Pauli und Sohn mit einem umfassenden Sortiment an Beschlägen und Glashalterungssystemen von rund 5.500 Artikeln aufwarten. Das umfassende Sortiment beinhaltet alles vom Duschtürband über Türbeschläge bis hin zu kompletten Glashalterungssystemen.

Qualität und Design von Pauli und Sohn

Maßstäbe setzt Pauli und Sohn in Sachen Qualität und Design. Pauli und Sohn entwickelt und produziert ausschließlich in Deutschland und überzeugt seine Kunden durch die Nutzung hochwertiger Materialien, eine präzise Verarbeitung bis ins Detail und eine hohe Produktqualität. Alle Produkte, ganz gleich, ob sie für den Glasbau, für das Bad oder für andere Anwendungsbereiche gedacht sind, zeichnen sich durch Sicherheit, Funktionalität und ein ansprechendes Design aus. Deshalb optimiert Pauli und Sohn ständig seine Produktpalette in Zusammenarbeit mit Designern, Ingenieuren und Architekten. So gelingt es, die Produkte immer wieder noch praktischer und ästhetisch ansprechender zu gestalten. Die Produktangebote von Pauli und Sohn reichen von universellen Standardsystemen bis hin zu flexiblen Sonderkonstruktionen. Insbesondere für Glas- und Duschtüren verfügt Pauli und Sohn über eine Vielzahl intelligenter Befestigungs- und Halterungssysteme, die sich den vorhandenen baulichen Gegebenheiten perfekt anpassen.

Vollendete Form und Funktionalität der Pauli und Sohn Produkte

An die Gestaltung von Bädern werden heute höhere Anforderungen gestellt als früher. Damit man das Badezimmer vom Nassbereich in eine Wellnessoase verwandeln kann, bietet Pauli und Sohn eine Fülle an ausgereiften Duschlösungen. Mit den Glashalterungssystemen und Duschbeschlägen von Pauli und Sohn kann man von der kleinen Nischendusche bis hin zur kompletten Badlandschaft das gesamte Bad nach Wunsch praktikabel und ansprechend im Design gestalten. Darüber hinaus bieten die Duschlösungen von Pauli und Sohn ein hohes Maß geprüfter Sicherheit für das Bad.
