Anfrage auf Maß

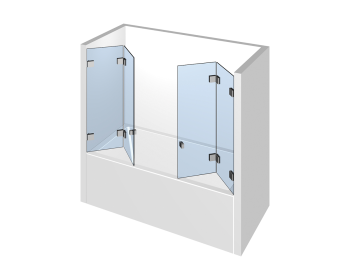

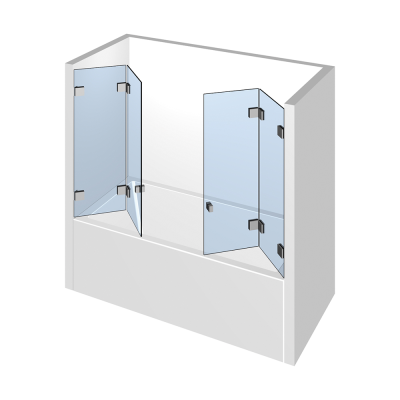

Die Abbildung zeigt die Prinzipausführung der Dusche, jedoch mit anderer Beschlagtechnik.

Pauli und Sohn

Glasdusche Nivello 11-604, 2 zweiflg. Falt-Duschtüren auf der Badewanne zwischen 2 Wänden

Duschtüren wandseitig befestigt, nach innen faltend mit Hebe-Senk-Funktion

für Nischenbreite / Gesamtbreite der Wanne bis 1.700 mm und 1.600 mm Gesamthöhe

(GRÖSSER AUF ANFRAGE MÖGLICH, GRÖSSEN- UND GLASDICKENABHÄNGIG)

ab: 1.472,23 €

Artikelnummer: Dusche-11-604

* Pflichtfelder

    • 36kg 36kg
    • Hebe-Senk Hebe-Senk
    • Maßanfertigung Maßanfertigung

    Wird für Sie hergestellt

    zzgl. 65,51 € Versandkosten
    für Lieferungen nach Deutschland
    Lieferung zwischen 24.01.2025 und 28.01.2025
    Mehr zum
    Produkt:
    Details
    Zusatzinformation
    Auswahl an Glas
    Beschlagfarben
    Erläuterungen / Bestellinfos
    Technische Informationen
    Montageanleitung
    Hersteller
    Heat-Soak-Test
    Details

    Badewannenaufsatz aus Einscheibensicherheitsglas (ESG) mit Beschlagset Nivello;
    für jeweils eine zweiteilige Faltanlage zur wandseitigen Befestigung,
    auf der Badewanne aufsitzend
    ,
    bestehend aus Echtglas mit Beschlagsset Nr. 11-604

    • Anschlagtürausführung, Duschtür öffnet einseitig
    • situations- und einbaubezogen 90° bzw. bis 180° öffnend
    • einstellbare Nulllage
    • Hebe-Senk-Technologie, Hub ca. 6 mm nach ca. 54° Duschtüröffnung
    • Bänder mit einer Verstellbarkeit von +/- 2 mm, unabhängig voneinander in jede Richtung
    • Bänder auf den letzten Zentimetern selbstschliessend
    • flexible Montage durch Langlöcher im Wandbereich
    • verdeckte Wandbefestigung durch Abdeckung
    • Glasbefestigung mit Gegenplatte
    • durchgehende Dichtungen im Bandbereich
    • Beschlaghersteller Pauli und Sohn
    • Beschlagausführung aus hochwertigem Zink-Druckguss, Oberfläche veredelt
    • geeignet für 6 und 8 mm Glasdicke (ESG)
    • geeignet für 10 mm Glasdicke (ESG) mit entsprechender Anpassung der Dichtungen
    • Tragfähigkeit bis max. 36 kg

    Wir bieten Ihnen bei dieser Badewannenlösung im Set Nivello 11-604 nachfolgende Produkte an:

    • Ihre Glasdusche, zwei Duschtüren bestehend jeweils aus zwei Flügeln aus Echtglas, gefertigt als ESG (Einscheiben-Sicherheitsglas)
      • mit allen Glaskanten poliert (KPO)
      • und notwendiger Glasbearbeitung für die nachfolgend genannten Duschbeschläge

    bei 6/8 mm Glas ist im Lieferumfang enthalten:

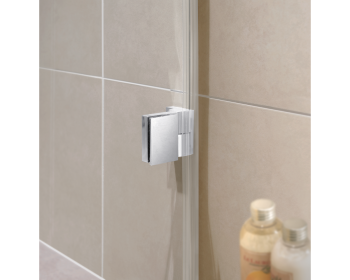

    • 4 x Duschtürbänder in LINKER oder RECHTER Ausführung - Glas an Wand 90°, Lasche innen Nr. 8361-L/R;
      Bandsitz von aussen gesehen links oder rechts

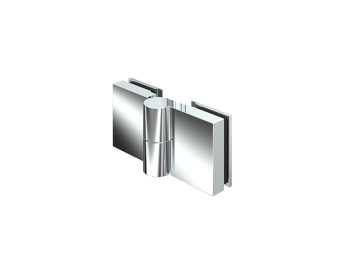

    • 4 x Duschtürbänder in LINKER oder RECHTER Ausführung - Glas an Glas 180° Nr. 8363-L/R;
      Bandsitz von aussen gesehen links oder rechts

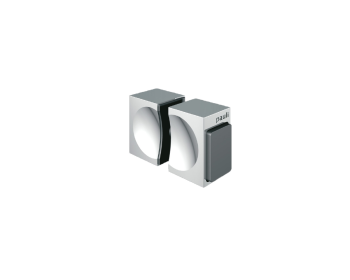

    • 2 x eckiger Duschtürknopf, beidseitig, 28 mm breit mit seitlichen Griffvertiefungen, mit einseitig schwarzem Gummianschlag Nr. 8273

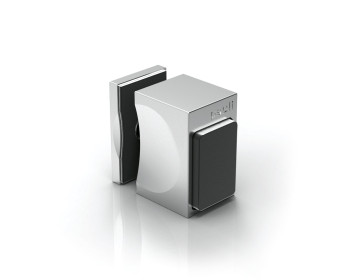

    • 2 x eckiger Duschtürknopf, einseitig, Gegenseite aufliegende Gegenplatte, 28 mm breit mit seitlichen Griffvertiefungen, mit einseitig schwarzem Gummianschlag Nr. 8271

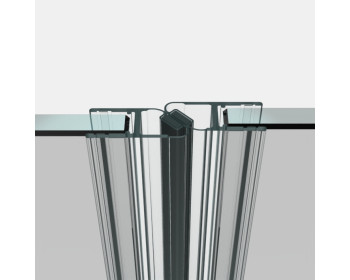

    • 1 x Magnetdichtung Glas an Glas 180° Nr. 8852

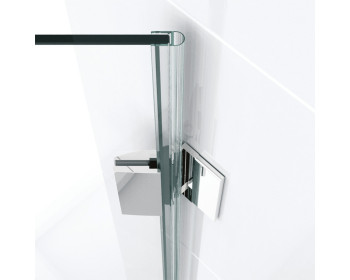

    • 2 x Anschlagdichtung für die Öffnungsseite, 2.010 mm lang Nr. 8857

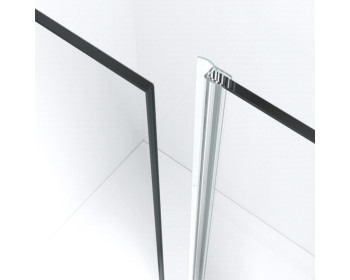

    • 2 x seitliche Streifdichtung 2.010 mm lang Nr. 8861

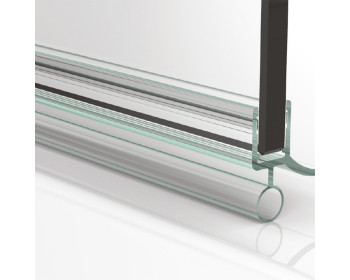

    • 1 x untere Duschtürdichtung als Wasserabweisprofil 2.010 mm Nr. 8863

    Das Set wird in 2 Teilen geliefert: 1 Lieferung umfasst das Glas, die 2. Lieferung die Beschlagtechnik.

    Dieses Angebot bezieht sich auf nachfolgende maximale Maßangaben:

    • Lichte Nischenbreite / Gesamtbreite der Wanne bis max. 1.700 mm
    • Gesamthöhe ab Oberkante Wanne bis Oberkante Glas max. 1.600 mm

    Andere Ausführungen im Bezug auf grössere Abmessungen und Dichtungen fragen Sie bitte bei uns an.

    Hinweise zur Ausführung:

    Eine Lieferung ist auf Ihren Wunsch hin auch mit anderen Dichtungslösungen lieferbar.

    Die Angabe der Tragfähigkeit in kg bezieht sich auf das Gewicht der gesamten Faltanlage eines Türflügels.
    Ein Einbau eines zusätzlichen Duschtürbandes erhöht nicht die Tragfähigkeit.

    Eine individuelle Zusammenstellung der Dusche mit System-/Zubehörkomponenten kann angeboten werden, wenn technisch umsetzbar/realisierbar.
    Stellen Sie hierzu bitte eine individuelle Anfrage. Wir prüfen gern die Möglichkeiten und stimmen uns bei Bedarf mit Ihnen ab.

    Einbauhinweis:
    In der Montage ist die einseitige Lasche nach innen zu montieren.
    Dadurch bestimmt sich die Öffnungsrichtung nach innen.

    Zusatzinformation
    Hersteller Pauli + Sohn
    weitere Infos

    Zusätzliche Information zur Ausführung Ihrer Echtglasdusche:

    Wenn Sie online bestellen werden wir die Ausführung anhand
    Ihrer Angaben vornehmen. Dies jedoch immer unter dem Aspekt
    der technischen Umsetzbarkeit anhand des Beschlagssystems
    und des Sicherheitsglases.

    Mit unserer gesonderten Auftragsbestätigung erhalten Sie per
    eMail die Ausführungsskizzen zu Ihrer Prüfung und Freigabe.

    Nach Klärung aller Details / technischer Restriktionen kann die
    Dusche zur Fertigung und Lieferung freigegeben werden. Dies
    unter Beachtung der von Ihnen gewählten Zahlweise.

    Information zur unteren Dichtsituation an der Duschtür:

    Bei einem Einsatz im gewerblichen / öffentlichen Bereich
    (Pensionen, Hotels etc.) ist der Verbau der unteren Dichtung
    in Kombination mit einem Schwallschutz vorgeschrieben.
    Eine Entscheidung hierüber ist letztlich durch den Bauherrn
    und/oder Auftraggeber zu treffen.

    Zusatzinformation - Farben

    es sind keine abweichenden Farben verfügbar

    Verbauungsorte

    Der Duschbeschlag sollte nicht in Räumen mit hohem Chlor-, Sole- und Alkaligehalt eingesetzt werden (z.B. Pool- und Schwimmbadbereiche).
    Dadurch könnte die Mechanik und optische Ansicht negativ beeinflusst werden.

    Pflegehinweise

    Die Duschbeschläge reinigen Sie am besten nur mit warmen Wasser und einem weichen Tuch (z.B. Microfaser). Wischen Sie es feucht ab
    und trocknen Sie es bei Bedarf nach. Verwenden Sie bitte keine aggressiven, alkalischen, chlorhaltigen oder scharfe Reinigungsmittel.
    Weiterhin sollten keine Scheuer- und Lösungsmittel, ebenso nicht Stahlwolle, verwendet werden.

    Saunaeignung

    ist nicht gegeben

    Auswahl an Glas



    Glas fuer Echtglasduschen - Klarglas - Timeless Duschenglas


    Timeless Duschenglas - hier für mehr Informationen klicken

    Nachfolgend möchten wir Ihnen eine Kurzübersicht über weitere / andere möglich einsetzbare Gläser für Echtglasduschen geben.
    Beachten Sie dabei bitte unbedingt unsere unten stehenden Hinweise.
    Bei Klicken auf das Bild wird sich die große Ausführung in einer neuen Seite öffnen.

    Glas klar bis durchgefärbt:

    Klarglas bzw. Floatglas klar mit normalem Gruenschimmer   Weissglas - klares Glas mit stark reduziertem Gruenschimmer   Glas Timeless (Duschenglas); Basis: Planiclear - etwas reduzierter Gruenschimmer, einseitig metalloxidiert

    Normales Klarglas (auch Floatglas klar) besitzt einen grünlichen Schimmer, je nach Lichteinfall und Lichtberechung. Bei Weissglas oder auch diamantfarbenen Glas wird der Gruenschimmer durch Entzug von Eisenoxid stark minimiert.
    Bei Blick in den Querschnitt des Glases kann dennoch eine leichte grünliche oder bläuliche Färbung durch die Lichtbrechung auftreten. Das Timeless - Duschenglas ist auf Basis von "Planiclear", einem Mix zwischen Klarglas und Weissglas,
    mit etwas Gruenschimmerreduzierung. Dieser ist in der Praxis nicht sehr sichtbar.

    Klarglas bzw. Floatglas bronze durchgefaerbt   Klarglas bzw. Floatglas grau durchgefaerbt   Klarglas bzw. Floatglas gruen durchgefaerbt   Glas Dark grey - je nach Lichtverhaeltnissen und Blickwinkel Durchsicht mehr/weniger moeglich   Klarglas bzw. Floatglas blau durchgefaerbt - je nach Rohglashersteller weicht die Optik etwas in der Farbgebung ab

    Bei dem Glas dark grey ist ein Hindurchsehen eher diffus möglich. Jedoch ist dies abhängig von der Beleuchtung und dem Blickwinkel. Dark grey wird oft umgangssprachlich als "schwarzes Glas" bezeichnet. Rein technisch ist dem nicht so, da man
    diffus/eingeschränkt hindurchsehen kann. Je nach Blickwinkel ist ein Hindurchsehen nicht möglich, dann "spiegelt" sich die Raumseite im Glas.

    Bei blau durchgefärbten Klarglas oder Floatglas klar, kann - je nach Rohglashersteller und Gemenge in der Ausführung
    die Optik etwas abweichen. Die blaue Farbe kann somit etwas stärker, als auch etwas schwächer erscheinen.
    Bedingt durch Blickwinkel und Lichteinfall wirkt dies immer ein wenig unterschiedlicher.

    Klarglas wird auch bezeichnet als Floatglas, Planilux und trägt, je nach Rohglashersteller auch noch weitere Namen. Dabei können sich die einzelnen Gläser, wenn man diese nebeneinander halten würde, zueinander optisch leicht unterscheiden.
    Normales Klarglas / Floatglas hat dabei einen leichten grünlichen Schimmer, welcher am deutlichsten bei dem Blick durch eine geschliffene Glaskante sichtbar wird. Selbstverständlich ist der leichte Grünschimmer nicht so stark das das Glas richtig grün wirkt.
    Es ist nicht zu verwecheln mit klarem Glas, welches grün, bronzefarben oder grau durchgefärbt wurde. Diese tragen dann beispielsweise die Bezeichnungen Float grün, Float bronze oder Float grau. Auch hier sind andere Bezeichnungen, je nach Hersteller möglich.

    Glas in satinierter Oberflächenoptik - nur bedingt (bzw. mit Schutzbeschichtung auf der/den satinierten Seite/n) - für Glasduschen geeignet:

    Klarglas bzw. Floatglas klar satiniert (einseitig) - mit normalem Gruenschimmer   Weissglas - klares Glas satiniert (einseitig) mit stark reduziertem Gruenschimmer   Weissglas - klares Glas satiniert (beidseitig) mit stark reduziertem Gruenschimmer   Weissglas - klares Glas aetzentspiegelt (einseitig) mit stark reduziertem Gruenschimmer

    Klarglas satiniert, auch bekannt unter den Herstellerbezeichnungen Floatglas satiniert und Satinato/Satinovo, ist ein normal grünlich schimmerndes Klarglas, welches einseitig nach der Rohglasherstellung geätzt wurde (Flächenätzung/Ätzoptik).
    Bei der Ausführung des Weissglases ist der grünliche Schimmer in der Fläche stark reduziert, im Querschnitt kann ein grünlicher oder bläulicher Schimmer sichtbar sein (abhängig vom Rohglashersteller).
    Satinierte Gläser werden häufig im Sprachgebrauch als Milchglas bezeichnet.

    Die Glasoberfläche des satinierten Glases ist dadurch etwas rauh vom Gefühl und etwas aufwändiger von der Reinigung. Dennoch ist die Reinigung wesentlich einfacher als bei einer Sandstrahloberfläche möglich.
    Hartnäckigere Verschmutzungen lassen sich durch einen Spritzer Spiritus im lauwarmen Wasser entfernen.

    Klarglas bzw. Floatglas bronze durchgefaerbt - beidseitig satiniert    Klarglas bzw. Floatglas gruen durchgefaerbt - beidseitig satiniert    Klarglas bzw. Floatglas blau durchgefaerbt - beidseitig satiniert    Glas Satinato blau durchgefaerbt - einseitig satiniert

    Die durchgefärbten, beidseitig satinierten Gläser sind nur in 10 mm Glasdicke lieferbar. Satinato blau ist im Regelfall nur in größeren Mengen lieferbar.

    Klarglas bzw. Floatglas mit einseitigem Siebdruck in Aetztonoptik, mit normalem Gruenschimmer   Glas LuxRaff (R) Weissglas regular - klares Glas satiniert (einseitig) mit stark reduziertem Gruenschimmer, Spezialglas fuer Kuechen

    Um eine satinierte Oberflächenoptik eines Glases zu erhalten kann bspw. Klarglas (Floatglas klar) einseitig siebbedruckt werden. Dabei wird Farbe über ein Sieb aufgedruckt und beim Härteprozeß im ESG-Ofen in der Glasoberfläche eingebrannt.
    Vorteil:  es ist gegenüber einem normal satinierten Glas reinigungsfreundlicher. Insbesondere für Küchen und Bäder eignet sich eine solche Ausführung.
    Fügt man der Farbe einen höheren Anteil an Weißpigmenten zu (ca. 20%), so wird die Oberfläche weißlicher in ihrer Optik. Dabei wird die Glasfläche dichter und die normale Schattenbildung bzw. das Sehen von Umrissen wird deutlich gemindert.

    LuxRaff® Gläser sind spezielle Gläser für Küchenverglasungen, welche teilweise auch für Küchenarbeitsplatten genutzt werden können. Die Reinigung der Oberfläche ist gegenüber satiniertem Glas wesentlich einfacher und die LuxRaff® Gläser
    sind in der Oberfläche etwas härter, so dass ein normales Abrutschen mit einem Messer z.B. der Oberfläche so schnell nichts anhaben kann. Besonders geeignet wären die Ausführungen von LuxRaff® in der Ausführung Stone, da die Oberfläche
    noch fester ist.

    MADRAS® Glas in satinierter Oberflächenoptik - Ätzoberfläche außen:

    Madras Pave weiss - Klarglas einseitig geaetzt   Madras Pave blau - Klarglas blau durchgefaerbt, einseitig geaetzt   Madras Uadi - Klarglas einseitig geaetzt   Madras Uadi blau - Klarglas blau durchgefaerbt, einseitig geaetzt

    Madras Gläser in blau durchgefärbter Ausführung sind nur auf Anfrage lieferbar. Als Alternative können wir Ihnen ein ähnliches Motiv als Siebdruck anbieten (Motiv "Fancy").

    Madras Pixel Flooring - Klarglas einseitig geaetzt   Madras Matrix Flooring - Klarglas einseitig geaetzt   Madras Linea Flooring - Klarglas einseitig geaetzt   Madras Polo - Klarglas einseitig geaetzt

    Madras Polo ist nur auf Anfrage lieferbar, mengenabhängig.


    Struktur- / Ornamentgläser - Strukturseiten sollten unbedingt nur nach außen montiert werden (wegen der Reinigung):

    Glas Chinchilla weiss, mit normalem Gruenschimmer   Glas Silvit weiss (SR 178), mit normalem Gruenschimmer



    Glas SR 200 / Listral L, mit normalem Gruenschimmer   Master-Carré, mit normalem Gruenschimmer

    Die zuvor dargestellten Gläser sind Strukturgläser mit einseitiger Strukturierung. Die Ausführung Listral L weiss kann bei Bedarf auch einseitig strukturiert
    geliefert werden. Diese Gläser empfehlen wir mit Heat-Soak-Test (Heißlagerungstest) auszuführen, wenn gleich die Lieferzeit um bis zu ca. 2 Wochen verlängert wird (bei Bruchfreiheit während der Fertigung).

    Wichtige Hinweise beim Einsatz von strukturierten / geätzten bzw. satinierten Gläsern

    Bei strukturierten Glasausführungen als Dusche empfehlen wir unbedingt die strukturierte Seite nach Außen zu wählen.
    Dies ebenfalls bei mattierten / satinierten Glasausführungen. Da ein Anfassen mit z.B. nassen Fingern einen hellen Fleck
    auf der Oberfläche (matte Seite) erzeugt, raten wir dazu diese Flächen versiegeln zu lassen.
    Mehr Informationen erhalten Sie bei unserem Kundenservice.

    Mirastar - Chomspiegel (2seitig spiegelndes Glas mit Durchsichteffekt bei unterschiedlicher Beleuchtung) - Spiegelschicht nach außen;
    so kann eine Glasdusche oder nur ein Teil davon als personengroßer Spiegel genutzt werden (beleuchtungsabhängig):

    Glas Mirastar Chromspiegel

    Beschlagfarben

    Darstellung von Pauli + Sohn Beschlagfarben

    Pauli+Sohn Beschlagfarbe glanzverchromt (MS7/ZN5)     Pauli+Sohn Beschlagfarbe mattverchromt (MS10/ZN1)     Pauli+Sohn Beschlagfarbe Edelstahleffekt (MSPVD22/ZNPVD22)

    Bitte beachten Sie, das die Ansicht der Farben am PC oder mobilen Endgeräten etwas zum Original abweichen kann.

    Erläuterungen / Bestellinfos

    allgemeine Informationen zur Ausführung Ihrer neuen Glasdusche (typenunabhängig):


    Glasdicke

    Wir empfehlen Glasduschen immer möglichst ab 8 mm Glasdicke auszuführen.
    Dickeres Glas ist stabiler und gibt Ihrer neuen Echtglasdusche mehr Stabilität.

    Bei Glasduschen mit höherer Höhe - ab 2.200 mm sollte in jedem Fall eine Ausführung von 10 mm Glasdicke vorgesehen werden.
    Gern unterstützen wir Sie bei der Planung Ihrer neuen Dusche und bieten diese bei Bedarf individuell an.

    Wie wird das Gewicht des Glases errechnet ?

    Glasdicke  * 2,5kg/mm * Menge in m².

    Beispiel:  Duschtür 700 x 2.000 mm = 1,4 m² * 8 mm * 2,5kg = 28 kg Flügelgewicht


    Wanneneinstandsmaß / Wanneneinrückmaß (WEM):

    Dieses Maß bestimmt bei Glasduschen, welche auf einer Duschtasse installiert werden,
    das Einrückmaß der Glasfläche von der äußeren Duschtassenkante.
    Dieses Maß beträgt durchschnittlich 15 mm, kann bei Bedarf frei gewählt werden.

    Wird der Wert mit "0" angegeben werden Ihre Maße als Außenmaß der Dusche angenommen.

    Nachfolgend ein Bild, was das Einrück-/Einstandsmaß darstellt:

    Darstellung des Einrueckens des Glases auf einer Duschtasse


    Informationen zur Auftragsbearbeitung nach Ihrer Bestellung:

    Wir prüfen Ihre Bestellung einer Dusche auf Plausibilität. Sie erhalten mit unserer gesonderten Auftragsbestätigung eine Skizze zur Duschenausführung.
    Diese können Sie in Ruhe Prüfen und bei Bedarf Änderungswünsche mitteilen.

    Haben Sie Fragen zu Ihrer geplanten Dusche, benötigen Hilfe, oder benötigen die Dusche in größeren Abmessungen ?

    Kein Problem. Zögern Sie bitte nicht uns zu kontaktieren. Wenn Sie uns eine Mail schreiben und spezielle Fragen zu Ihrer Einbausituation haben,
    bzw. nicht genau wissen, wie Sie Ihre Bausituation beschreiben sollen - senden Sie einfach ein oder mehrere Bilder als Anlage in der Mail mit.
    Je genauer wir die EInbausituation kennen, umso besser können wir Ihnen helfen.

    Technische Informationen
    Montageanleitung
    Hersteller

    Über Pauli und Sohn

    Die Produktpalette von Pauli und Sohn beinhaltet Klemmbefestigungen für Geländer-, Überkopfverglasungen wie Vordächer, Top Beschlagstechnik für Duschen etc.

    Heat-Soak-Test

    Glas ist ein kreativer und vielseitig verwendbarer Werkstoff im Baubereich. Wie nahezu jeder andere Werk- und Baustoff kann auch Glas kaputt gehen - zerbrechen.
    Dies kann unterschiedliche Ursachen haben, so durch ein unachtsames Aufsetzen der Glasscheibe auf den Boden, oder ein Anecken am Mauerwerk.

    Bei Einscheibensicherheitsglas (ESG) gibt es die Möglichkeit ein gegebenenfalls vorhandenes Restrisiko eines Glasbruches, ohne äußere Einwirkung, noch zu reduzieren.

    Die Lieferzeit verlängert sich, durch Inanspruchnahme des Heat-Soak-Test, zwischen zirka 5 - 10 Arbeitstagen.

    Weitere Informationen finden Sie auf der nachfolgenden Seite:

    Heat-Soak-Test


    Wird der Heat-Soak-Test (Heißlagerungstest) gewünscht, wird jedoch im Artikel nicht angeboten ?

    Leider sind nicht alle Glastüren mit dem Heat-Soak-Test werkseitig lieferbar. Sollte bei Ihrer Wunschtür im Artikel keine Auswahl zu dem Test zur Verfügung stehen,
    so bitten wir Sie um Rücksprache, ob dazu ein Angebot unterbreitet werden kann.
