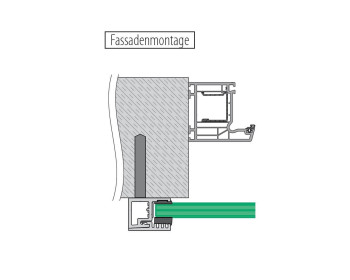

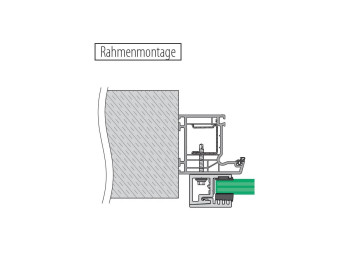

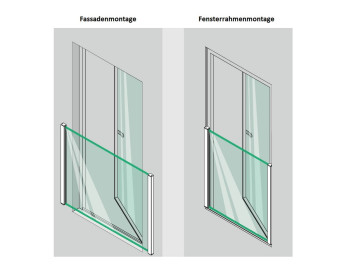

Q-railing Easy Glass View Profilset für Französischen Balkon, Fassaden- oder Rahmenmontage
Q-Railing Systemprofilset EASY GLASS VIEW zur Ausführung eines französischen Balkones, zur Fassaden- oder Rahmenmontage, bis 1.100 mm hohes Glas

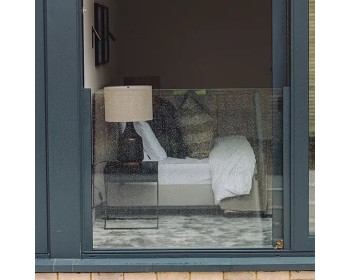

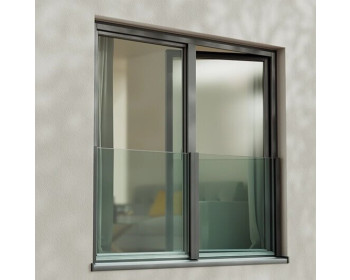

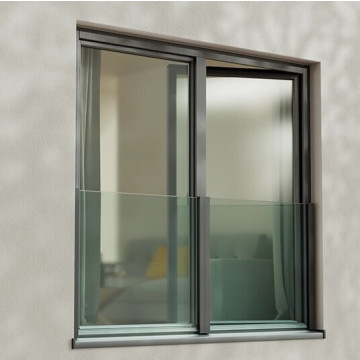

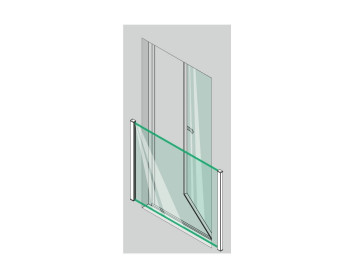

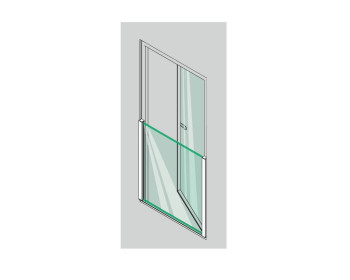

Das Q-railing Easy Glass View Profilset ist ideal für die sichere und stilvolle Gestaltung französischer Balkone. Geeignet für Fassaden- oder Rahmenmontage, bietet es ein schlankes Design und einfache Installation. Hergestellt aus robusten Materialien, sorgt es für maximale Sicherheit und Ästhetik in modernen Bauprojekten. Perfekt für zeitgemäße Architektur. Entdecken Sie weitere Französische Balkone in unserem Sortiment!

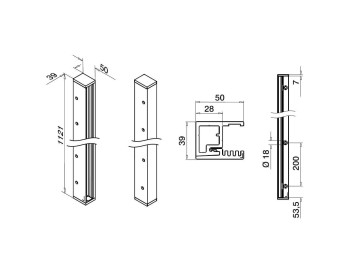

- Länge des Profiles 1.121 mm

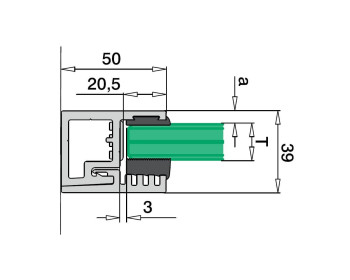

- Profilmass 50 x 39 mm (B x T)
- Profil ist für M8 Gewindegrösse vorgebohrt
- Farbausführungen des Profils / der Frontblende
- Alumium roh (unbehandelt) - bspw. zur bauseitigen Beschichtung
- Aluminium silberfarbig
- für Verbundsicherheitsglas (VSG), 12,76 - 21,52 mm, Verbund mit 1,52 mm PVB-Folie
- OHNE Montagezubehör - wie z.B. Schrauben, Dübel und Montagewerkzeug
im Set enthalten:

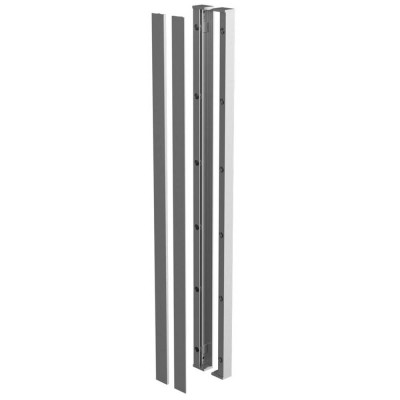

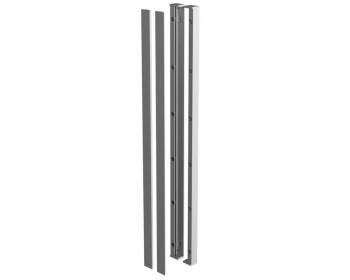

- 2 Profile für 1.100 mm hohes Glas

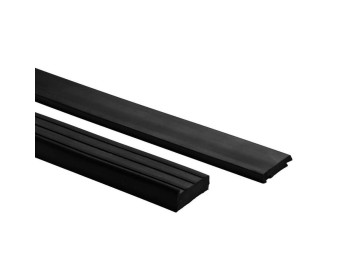

- 1 Gummisatz, je 2 Stück für ESG und VSG

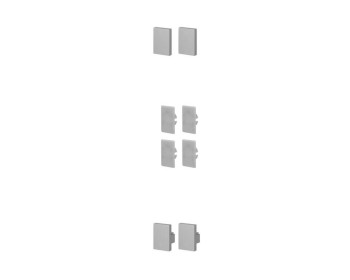

- 4 Endkappen
- 4 Abdeckstopfen
Abmessungen Glas:
| Glasaufbau | Breite min. mm | Breite max. mm | Höhe min. mm | Höhe max. mm |
| 2x 6 mm ESG | 500 | 500 | 275 | beliebig |
| 500 | 2500 | 870 | beliebig | |
| 2x 8 mm ESG | 500 | 2300 | 275 | beliebig |
| 500 | 3000 | 870 | beliebig | |
| 500 | 2800 | 500 | beliebig | |
| 2x 10 mm ESG | 500 | 2800 | 275 | beliebig |
| 500 | 3300 | 590 | beliebig |
Hinweis zur Glasverwendung:
Dieses Produkt ist in Deutschland ausschließlich mit VSG-Glas zur Absturzsicherung zu verwenden.
Die in den technischen Unterlagen der Herstellers angegebenen Informationen zur Verwendung von monolitischen Glas (ESG)
sind gegebenenfalls für einzelne Länder zulässig, sofern deren Bauordnungen dies zulassen.
Die Gesamthöhe der absturzsichernden Verglasung sollte unter Beachtung der jeweiligen Landesbauordnung bestimmt werden.
Die Mindesthöhe beträgt dabei oftmals 900 mm, weicht jedoch unter den Bundesländern ab und ist durchaus abhängig von der
möglichen Absturzhöhe.
HINWEISE:
Achten Sie bitte für die Montage auf einen ausreichend tragfähigen Untergrund.
Die Angaben in der Montageanleitung zum benötigten Durchmesser für das Durchgangsloch zur Befestigung an der Wand sind abhängig vom verwendeten Anker,
es kann durchaus sein, das ein anderer Durchmesser des Bohrers verwendet werden muss.
Diese Daten finden Sie meist auf den Produktbeschreibungen des Ankers.
Das Produkt verfügt über ein allgemeines bausaufsichtliches Prüfzeugnis (AbP).
Jedoch ist dieses nur dann gültig, wenn von der Planung bis zur Montage sich an die entsprechenden Rahmenbedingungen gehalten wird.
Anderenfalls kann eine bauseitige einzelne Zulassung notwendig werden.
Bei Bedarf bieten wir Ihnen dieses Produkt in RAL-Farbe an, fragen Sie dazu bitte an.
Weiteres Zubehör, wie Kantenschutz für die Glasober- und die Glasunterkante sind gegen Mehrpreis lieferbar.
| Hersteller | q-railing |
|---|
