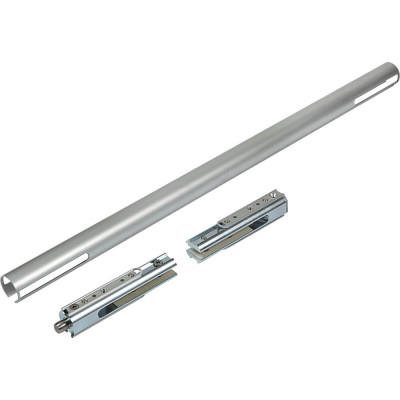

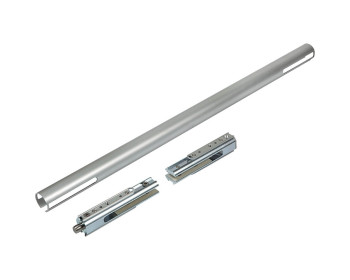

BEYOND Drehbeschlag in langer Ausführung, als Set

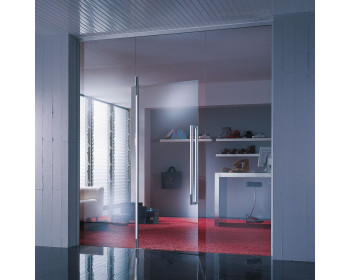

- für rahmenlose Glastüren in Ganzglasanlagen oder in Maueröffnungen
- Einbau in privaten und öffentlichen Bereichen
- erhältlich für
- 10 mm Glasdicke
- 12 mm Glasdicke - nach Ihrer Auswahl
- Drehpunkt liegt mittig in der Glasachse und nah an der Glaskante, zum klemmfreien Drehen von Glastüren
- obere Lagerung mit Oberlichtbeschlag oder

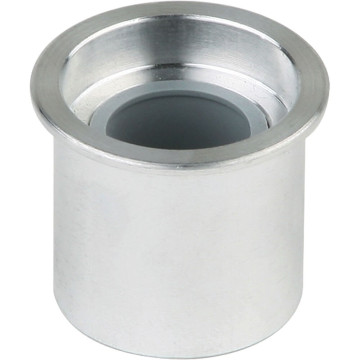

mit Deckenlager 01.130 - untere Lagerung mit Bodenlager zu verbauen, oder

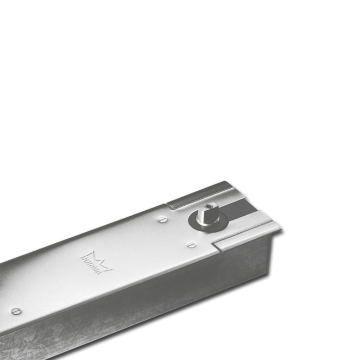

mit Bodentürschliesser (90° drehbar, z.B. BTS 80) kombinierbar, bietet sich insbesondere für Pendeltüren an - max. Türbreite 1.200 mm, ebenfalls mit Oberlichtbeschlag Wandverbinder und
max. Türhöhe 3.000 mm, bei Verbau in Maueröffnung - in Ganzglasanlagen, in Verbindung mit Oberlichtbeschlag Glasverbinder max. 1.000 mm Türbreite und eine max Türhöhe von 2.200 mm
- max. Türgewicht 80 kg
► Bitte die exakte Türhöhe angeben, da das C-Profil vom Hersteller auf Maß geliefert wird.
Bei Verbau einer Glastür in eine Maueröffnung, benötigen Sie zusätzlich noch ein oberes Drehlager (bitte oben angeben - welches in die Decke geschraubt wird)
und ein unteres Drehlager / Bodentürschliesser, welches sie seperat dazu kaufen können.
im Set enthalten:
- 1 oberer Drehbeschlag mit Zapfen Ø 15 mm

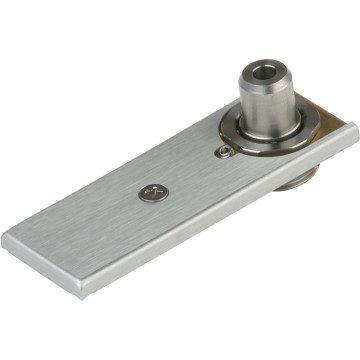

- 1 unterer Drehbeschlag mit Einsatz für flachkonische BTS-Achse oder Rundachse
- 1 Drehstange (C-Profil), auf Maß - nach Ihrer Angabe
Hinweise:
Bei Verbau mit Oberlicht und Seitenteil kann der Lastabtrag mit Wandanschlussprofilen erfolgen.
Kombination BEYOND und dormakaba BTS - Die Lage des Drehpunktes beim dormakaba BTS erfordert eine Untergrabung der nebenstehenden Wand, beziehungsweise eine Bearbeitung des Glasseitenteils (siehe technische Unterlagen).
Je nach Einbausituation und Montagebefestigung des Seitenteils muss die Höhe des Glasausschnitts verändert werden.
Bei einer Höhe von mehr als 2.200 mm ermöglicht ein in der Mitte der Drehstange positionierter Schwingungsdämpfer Art.-Nr. 30.034/30.035 die geräuschfreie Nutzung der Türen.
