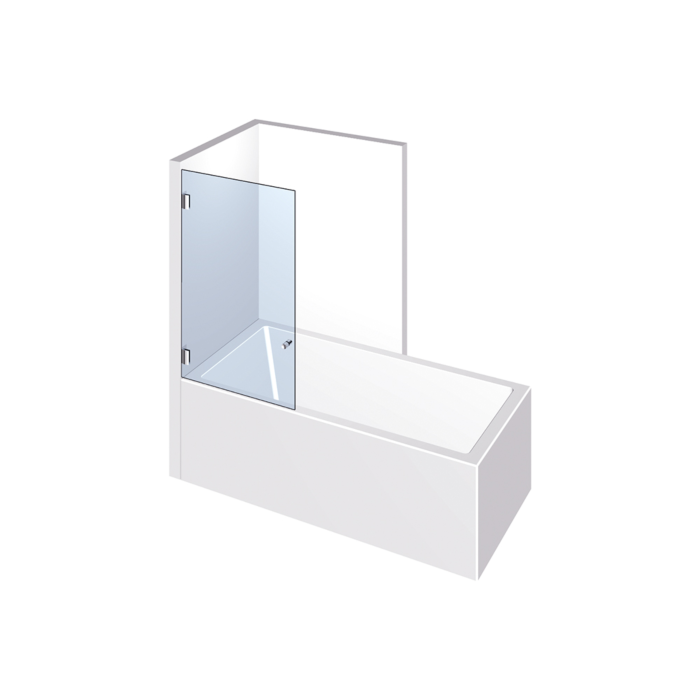

Badewannenaufsatz aus Einscheibensicherheitsglas (ESG) mit Beschlagset Nivello;
für eine wandseitig zu befestigende Duschtür auf der Badewanne aufsitzend,
bestehend aus Echtglas mit Beschlagset Nr. 11-601

Anschlagtürausführung, Duschtür öffnet einseitig
situations- und einbaubezogen 90° bzw. bis 180° öffnend
einstellbare Nulllage
Hebe-Senk-Technologie, Hub ca. 6 mm nach ca. 54° Duschtüröffnung
Bänder mit einer Verstellbarkeit von +/- 2 mm, unabhängig voneinander in jede Richtung
Bänder auf den letzten Zentimetern selbstschliessend
flexible Montage durch Langlöcher im Wandbereich
verdeckte Wandbefestigung durch Abdeckung
Glasbefestigung mit Gegenplatte
durchgehende Dichtungen im Bandbereich
Beschlaghersteller Pauli und Sohn
Beschlagausführung aus hochwertigem Zink-Druckguss, Oberfläche veredelt
geeignet für 6 und 8 mm Glasdicke (ESG)
geeignet für 10 mm Glasdicke (ESG) mit entsprechender Anpassung der Dichtungen
Tragfähigkeit bis max. 36 kg
LINKE ODER RECHTE BESCHLAGAUSFÜHRUNG nach Ihrer Auswahl

Wir bieten Ihnen bei dieser Badewannenlösung im Set Nivello 11-601 folgende Produkte an:

Ihre Glasdusche bestehend aus einer Duschtür aus Echtglas, gefertigt als ESG (Einscheiben-Sicherheitsglas)

mit allen Glaskanten poliert (KPO)
und notwendiger Glasbearbeitung für die nachfolgend genannten Duschbeschläge

bei 6/8 mm Glas ist im Lieferumfang enthalten:	bei 10 mm Glas ist im Lieferumfang enthalten:
2 x Duschtürband "Nivello" in LINKER oder RECHTER Ausführung - Glas an Wand 90°; Lasche innen Nr. 8361-L/R; Bandsitz von aussen gesehen links oder rechts 1 x Glastürknopf als Paar eckig; 32 mm breit mit seitlichen Griffvertiefungen Nr. 8278 1 x seitliche Streifdichtung 2.010 mm lang Nr. 8861 1 x untere Duschtürdichtung als Wasserabweisprofil 2.010 mm Nr. 8863	2 x Duschtürband "Nivello" in LINKER oder RECHTER Ausführung - Glas an Wand 90°, Lasche innen Nr. 8361-L/R; Bandsitz von aussen gesehen links oder rechts 1 x Glastürknopf als Paar eckig; 32 mm breit mit seitlichen Griffvertiefungen Nr. 8278 1 x seitliche Streifdichtung 2.500 mm lang Nr. 8861 1 x untere Duschtürdichtung als Wasserabweisprofil 2.500 mm Nr. 8864

Das Set wird in 2 Teilen geliefert: 1 Lieferung umfasst das Glas, die 2. Lieferung die Beschlagtechnik.

Dieses Angebot bezieht sich auf nachfolgende maximale Abmessungen:

Lichte Breite des Glases bis max. 900 mm
Gesamthöhe ab Oberkante Wanne bis Oberkante Glas max. 1.600 mm

Andere Ausführungen im Bezug auf grössere Abmessungen und Dichtungen fragen Sie bitte bei uns an.

Hinweise zur Ausführung:

Eine Lieferung ist auf Ihren Wunsch hin auch mit anderen Dichtungslösungen lieferbar.

Die Angabe der Tragfähigkeit in kg bezieht sich auf das Gewicht eines Türflügels mit 2 Türbändern.
Ein Einbau eines zusätzlichen Duschtürbandes erhöht nicht die Tragfähigkeit.

Eine individuelle Zusammenstellung der Dusche mit System-/Zubehörkomponenten kann angeboten werden, wenn technisch umsetzbar/realisierbar.
Stellen Sie hierzu bitte eine individuelle Anfrage. Wir prüfen gern die Möglichkeiten und stimmen uns bei Bedarf mit Ihnen ab.

Einbauhinweis:
In der Montage ist die einseitige Lasche nach innen zu montieren.
Dadurch bestimmt sich die Öffnungsrichtung nach innen.

Herstellersystem-PDFs

Montageanleitungen

Glas fuer Echtglasduschen - Klarglas - Timeless Duschenglas

Timeless Duschenglas - hier für mehr Informationen klicken

Nachfolgend möchten wir Ihnen eine Kurzübersicht über weitere / andere möglich einsetzbare Gläser für Echtglasduschen geben.
Beachten Sie dabei bitte unbedingt unsere unten stehenden Hinweise. Bei Klicken auf das Bild wird sich die große Ausführung in einer neuen Seite öffnen.

Glas klar bis durchgefärbt:

Normales Klarglas (auch Floatglas klar) besitzt einen grünlichen Schimmer, je nach Lichteinfall und Lichtberechung. Bei Weissglas oder auch diamantfarbenen Glas wird der Gruenschimmer durch Entzug von Eisenoxid stark minimiert.
Bei Blick in den Querschnitt des Glases kann dennoch eine leichte grünliche oder bläuliche Färbung durch die Lichtbrechung auftreten. Das Timeless - Duschenglas ist auf Basis von "Planiclear", einem Mix zwischen Klarglas und Weissglas,
mit etwas Gruenschimmerreduzierung. Dieser ist in der Praxis nicht sehr sichtbar.

Bei dem Glas dark grey ist ein Hindurchsehen eher diffus möglich. Jedoch ist dies abhängig von der Beleuchtung und dem Blickwinkel. Dark grey wird oft umgangssprachlich als "schwarzes Glas" bezeichnet. Rein technisch ist dem nicht so, da man
diffus/eingeschränkt hindurchsehen kann. Je nach Blickwinkel ist ein Hindurchsehen nicht möglich, dann "spiegelt" sich die Raumseite im Glas.

Bei blau durchgefärbten Klarglas oder Floatglas klar, kann - je nach Rohglashersteller und Gemenge in der Ausführung
die Optik etwas abweichen. Die blaue Farbe kann somit etwas stärker, als auch etwas schwächer erscheinen.
Bedingt durch Blickwinkel und Lichteinfall wirkt dies immer ein wenig unterschiedlicher.

Klarglas wird auch bezeichnet als Floatglas, Planilux und trägt, je nach Rohglashersteller auch noch weitere Namen. Dabei können sich die einzelnen Gläser, wenn man diese nebeneinander halten würde, zueinander optisch leicht unterscheiden.
Normales Klarglas / Floatglas hat dabei einen leichten grünlichen Schimmer, welcher am deutlichsten bei dem Blick durch eine geschliffene Glaskante sichtbar wird. Selbstverständlich ist der leichte Grünschimmer nicht so stark das das Glas richtig grün wirkt.
Es ist nicht zu verwecheln mit klarem Glas, welches grün, bronzefarben oder grau durchgefärbt wurde. Diese tragen dann beispielsweise die Bezeichnungen Float grün, Float bronze oder Float grau. Auch hier sind andere Bezeichnungen, je nach Hersteller möglich.

Glas in satinierter Oberflächenoptik - nur bedingt (bzw. mit Schutzbeschichtung auf der/den satinierten Seite/n) - für Glasduschen geeignet:

Klarglas satiniert, auch bekannt unter den Herstellerbezeichnungen Floatglas satiniert und Satinato/Satinovo, ist ein normal grünlich schimmerndes Klarglas, welches einseitig nach der Rohglasherstellung geätzt wurde (Flächenätzung/Ätzoptik).
Bei der Ausführung des Weissglases ist der grünliche Schimmer in der Fläche stark reduziert, im Querschnitt kann ein grünlicher oder bläulicher Schimmer sichtbar sein (abhängig vom Rohglashersteller).
Satinierte Gläser werden häufig im Sprachgebrauch als Milchglas bezeichnet.

Die Glasoberfläche des satinierten Glases ist dadurch etwas rauh vom Gefühl und etwas aufwändiger von der Reinigung. Dennoch ist die Reinigung wesentlich einfacher als bei einer Sandstrahloberfläche möglich.
Hartnäckigere Verschmutzungen lassen sich durch einen Spritzer Spiritus im lauwarmen Wasser entfernen.

Die durchgefärbten, beidseitig satinierten Gläser sind nur in 10 mm Glasdicke lieferbar. Satinato blau ist im Regelfall nur in größeren Mengen lieferbar.

Um eine satinierte Oberflächenoptik eines Glases zu erhalten kann bspw. Klarglas (Floatglas klar) einseitig siebbedruckt werden. Dabei wird Farbe über ein Sieb aufgedruckt und beim Härteprozeß im ESG-Ofen in der Glasoberfläche eingebrannt.
Vorteil: es ist gegenüber einem normal satinierten Glas reinigungsfreundlicher. Insbesondere für Küchen und Bäder eignet sich eine solche Ausführung.
Fügt man der Farbe einen höheren Anteil an Weißpigmenten zu (ca. 20%), so wird die Oberfläche weißlicher in ihrer Optik. Dabei wird die Glasfläche dichter und die normale Schattenbildung bzw. das Sehen von Umrissen wird deutlich gemindert.

LuxRaff® Gläser sind spezielle Gläser für Küchenverglasungen, welche teilweise auch für Küchenarbeitsplatten genutzt werden können. Die Reinigung der Oberfläche ist gegenüber satiniertem Glas wesentlich einfacher und die LuxRaff® Gläser
sind in der Oberfläche etwas härter, so dass ein normales Abrutschen mit einem Messer z.B. der Oberfläche so schnell nichts anhaben kann. Besonders geeignet wären die Ausführungen von LuxRaff® in der Ausführung Stone, da die Oberfläche
noch fester ist.

MADRAS® Glas in satinierter Oberflächenoptik - Ätzoberfläche außen:

Madras Gläser in blau durchgefärbter Ausführung sind nur auf Anfrage lieferbar. Als Alternative können wir Ihnen ein ähnliches Motiv als Siebdruck anbieten (Motiv "Fancy").

Madras Polo ist nur auf Anfrage lieferbar, mengenabhängig.

Struktur- / Ornamentgläser - Strukturseiten sollten unbedingt nur nach außen montiert werden (wegen der Reinigung):

Die zuvor dargestellten Gläser sind Strukturgläser mit einseitiger Strukturierung. Die Ausführung Listral L weiss kann bei Bedarf auch einseitig strukturiert
geliefert werden. Diese Gläser empfehlen wir mit Heat-Soak-Test (Heißlagerungstest) auszuführen, wenn gleich die Lieferzeit um bis zu ca. 2 Wochen verlängert wird (bei Bruchfreiheit während der Fertigung).

Wichtige Hinweise beim Einsatz von strukturierten / geätzten bzw. satinierten Gläsern

Bei strukturierten Glasausführungen als Dusche empfehlen wir unbedingt die strukturierte Seite nach Außen zu wählen.
Dies ebenfalls bei mattierten / satinierten Glasausführungen. Da ein Anfassen mit z.B. nassen Fingern einen hellen Fleck
auf der Oberfläche (matte Seite) erzeugt, raten wir dazu diese Flächen versiegeln zu lassen.
Mehr Informationen erhalten Sie bei unserem Kundenservice.

Mirastar - Chomspiegel (2seitig spiegelndes Glas mit Durchsichteffekt bei unterschiedlicher Beleuchtung) - Spiegelschicht nach außen;
so kann eine Glasdusche oder nur ein Teil davon als personengroßer Spiegel genutzt werden (beleuchtungsabhängig):

Darstellung von Pauli + Sohn Beschlagfarben

Bitte beachten Sie, das die Ansicht der Farben am PC oder mobilen Endgeräten etwas zum Original abweichen kann.

allgemeine Informationen zur Ausführung Ihrer neuen Glasdusche (typenunabhängig):

Glasdicke

Wir empfehlen Glasduschen immer möglichst ab 8 mm Glasdicke auszuführen.
Dickeres Glas ist stabiler und gibt Ihrer neuen Echtglasdusche mehr Stabilität.

Bei Glasduschen mit höherer Höhe - ab 2.200 mm sollte in jedem Fall eine Ausführung von 10 mm Glasdicke vorgesehen werden.
Gern unterstützen wir Sie bei der Planung Ihrer neuen Dusche und bieten diese bei Bedarf individuell an.

Wie wird das Gewicht des Glases errechnet ?

Glasdicke * 2,5kg/mm * Menge in m².

Beispiel: Duschtür 700 x 2.000 mm = 1,4 m² * 8 mm * 2,5kg = 28 kg Flügelgewicht

Wanneneinstandsmaß / Wanneneinrückmaß (WEM):

Dieses Maß bestimmt bei Glasduschen, welche auf einer Duschtasse installiert werden,
das Einrückmaß der Glasfläche von der äußeren Duschtassenkante.
Dieses Maß beträgt durchschnittlich 15 mm, kann bei Bedarf frei gewählt werden.

Wird der Wert mit "0" angegeben werden Ihre Maße als Außenmaß der Dusche angenommen.

Nachfolgend ein Bild, was das Einrück-/Einstandsmaß darstellt:

Darstellung des Einrueckens des Glases auf einer Duschtasse

Informationen zur Auftragsbearbeitung nach Ihrer Bestellung:

Wir prüfen Ihre Bestellung einer Dusche auf Plausibilität. Sie erhalten mit unserer gesonderten Auftragsbestätigung eine Skizze zur Duschenausführung.
Diese können Sie in Ruhe Prüfen und bei Bedarf Änderungswünsche mitteilen.

Haben Sie Fragen zu Ihrer geplanten Dusche, benötigen Hilfe, oder benötigen die Dusche in größeren Abmessungen ?

Kein Problem. Zögern Sie bitte nicht uns zu kontaktieren. Wenn Sie uns eine Mail schreiben und spezielle Fragen zu Ihrer Einbausituation haben,
bzw. nicht genau wissen, wie Sie Ihre Bausituation beschreiben sollen - senden Sie einfach ein oder mehrere Bilder als Anlage in der Mail mit.
Je genauer wir die EInbausituation kennen, umso besser können wir Ihnen helfen.

Zusatzinformation - Farben	es sind keine abweichenden Farben verfügbar
Verbauungsorte	Der Duschbeschlag sollte nicht in Räumen mit hohem Chlor-, Sole- und Alkaligehalt eingesetzt werden (z.B. Pool- und Schwimmbadbereiche). Dadurch könnte die Mechanik und optische Ansicht negativ beeinflusst werden.
Pflegehinweise	Die Duschbeschläge reinigen Sie am besten nur mit warmen Wasser und einem weichen Tuch (z.B. Microfaser). Wischen Sie es feucht ab und trocknen Sie es bei Bedarf nach. Verwenden Sie bitte keine aggressiven, alkalischen, chlorhaltigen oder scharfe Reinigungsmittel. Weiterhin sollten keine Scheuer- und Lösungsmittel, ebenso nicht Stahlwolle, verwendet werden.
Saunaeignung	ist nicht gegeben
weitere Infos	Zusätzliche Information zur Ausführung Ihrer Echtglasdusche: Wenn Sie online bestellen werden wir die Ausführung anhand Ihrer Angaben vornehmen. Dies jedoch immer unter dem Aspekt der technischen Umsetzbarkeit anhand des Beschlagssystems und des Sicherheitsglases. Mit unserer gesonderten Auftragsbestätigung erhalten Sie per eMail die Ausführungsskizzen zu Ihrer Prüfung und Freigabe. Nach Klärung aller Details / technischer Restriktionen kann die Dusche zur Fertigung und Lieferung freigegeben werden. Dies unter Beachtung der von Ihnen gewählten Zahlweise. Information zur unteren Dichtungsausführung an der Tür: Bei einem Einsatz im gewerblichen / öffentlichen Bereich (Pensionen, Hotels etc.) ist der Verbau der unteren Dichtung in Kombination mit einem Schwallschutz vorgeschrieben. Eine Entscheidung hierüber ist letztlich durch den Bauherrn und/oder Auftraggeber zu treffen.
