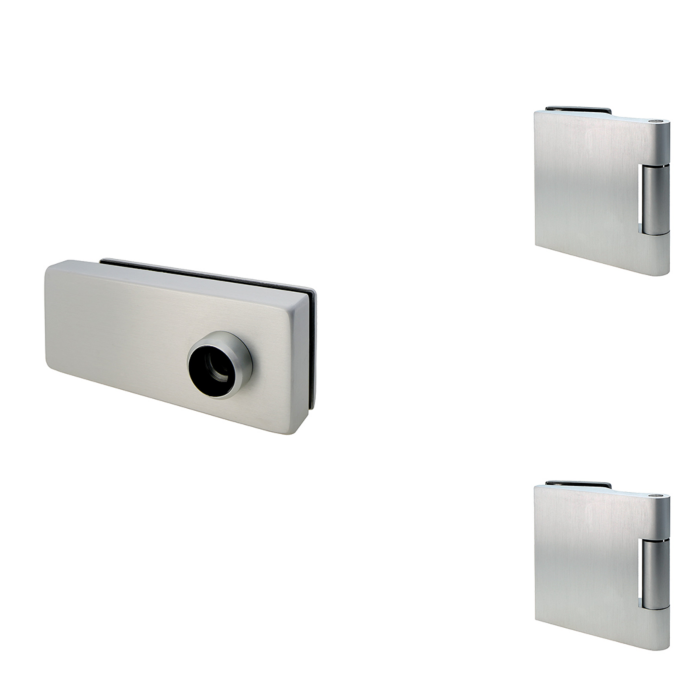

- Glasinnentür-Beschlag für den privaten und gewerblichen Bereich; bestehend aus einem Schloss und 2 Türbändern
- Schloss-Ausführung unverschliessbar (UV) - Drückerposition hinten
- Schloss wahlweise mit hoher/profilierter oder flacher Schloss-Klemmplatte (Schlossgegenseite)
- Schloss-Einsatz mit geräuschhemmenden KS-Innenteilen
- vorgerichtet für Türdrücker mit Drückerführung (ohne Rosetten)
- einstellbare / verschleissarme Drückerfeder für schwere Drücker
- Standardfalle Messing vernickelt / Flüsterfalle Kunststoff schwarz, lose beiliegend
- 3teilige Bänder mit 40 mm hohem Ausschnitt zur Aufnahme von Rahmenteilen
- links und rechts verwendbar (Umbau lt. Montageanleitung)
- geeignet für 8 – 10 mm Glasdicke (ESG)
- geeignet bis max. 48 / 60 kg Gesamtgewicht (abhängig v.d. verwendeten Rahmenteilen)
Sie erhalten bei einer Garnitur folgende Teile:
- ein Schloss, unverschliessbar Drückerposition hinten, mit Klemmplattenausführung hoch/profiliert, oder flach (nach Ihrer Auswahl)
- 2 Bänder mit Hülsen
- Klemmplatten für Bänder incl. Abdeckung
- Schrauben etc. zur Montage des Schlosses / der Bänder
- eine Montageanleitung
Ausführung Sonderfarbe oder Sondereloxal - auf Anfrage lieferbar.
Bitte bestellen Sie passende Rahmenteile, als Verbindung zwischen den OBJEKT-Türbändern
und Ihrer Zarge, gleich passend mit.
| Hersteller | WSS |
|---|
Darstellung von WSS Beschlagfarben
Die Darstellung zeigt die am häufigst gewählten Farben. Diese sind nicht generell für jeden Einzelartikel verfügbar.
Die Verfügbarkeit wird in der Auswahl angezeigt.
Bitte beachten Sie, das die Ansicht der Farben am PC oder mobilen Endgeräten etwas zum Original abweichen kann.
Andere gewünschte Farben sind ggfs. auf Rückfrage / Angebot verfügbar.
Alu Sondereloxal
Die nachfolgenden Farben sind auf Anfrage, bei einem Grossteil der Artikel als Sondereloxalfarben, erhältlich:
Bei Bedarf können andere Sondereloxale ebenfalls angefragt werden.
Alu RAL-beschichtet
Bei WSS STUDIO GARNITUREN (OLIS = gerundete Ausführung / ALEA = eckige Ausführung)
kann zwischen unterschiedlichen Formen der Klemmplatte des Schlosses gewählt werden.
Es handelt sich dabei um die Schlossgegenseite.
| Ausführung = "hohe Klemmplatte" des Schlosses (= Standard): | ||
| gerundete Systemausführung OLIS: | eckige Systemausführung ALEA: | |
|
|
|
| Ausführung = "flache Klemmplatte" des Schlosses: | ||
| gerundete Systemausführung OLIS: | eckige Systemausführung ALEA: | |
|
|
Nachfolgend eine Gegenüberstellung der Klemmplatte vom Schloss anhand der eckigen Systemausführung "ALEA":
Abbildung oben: "hohe Klemmplatte" | Abbildung unten: "flache Klemmplatte"
Technische Informationen:
OBJEKT STUDIO ALEA- Detailansicht mit Bohrbild fuer OBJEKT Baender mit STUDIO Schloss in der Glastuer
Glasbearbeitung:
Montageanleitungen
Über WSS (Schlechtendahl)
WSS ist Spezialist für hochwertige Komponente für Fassaden, Fenster, Türen & Toren u. beschäftigt am Gründungsstandort in Heiligenhaus rund 300 Mitarbeiter.
Passende WSS Türdrücker für Schlösser mit Drückerführung finden Sie wenn Sie auf das nachfolgende Bild klicken.
