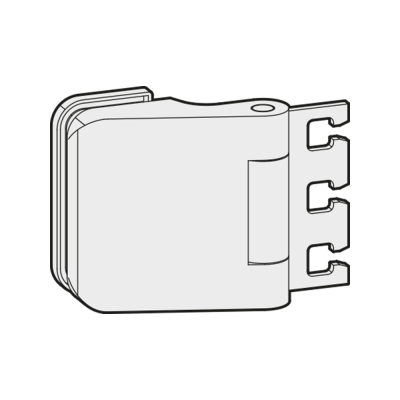

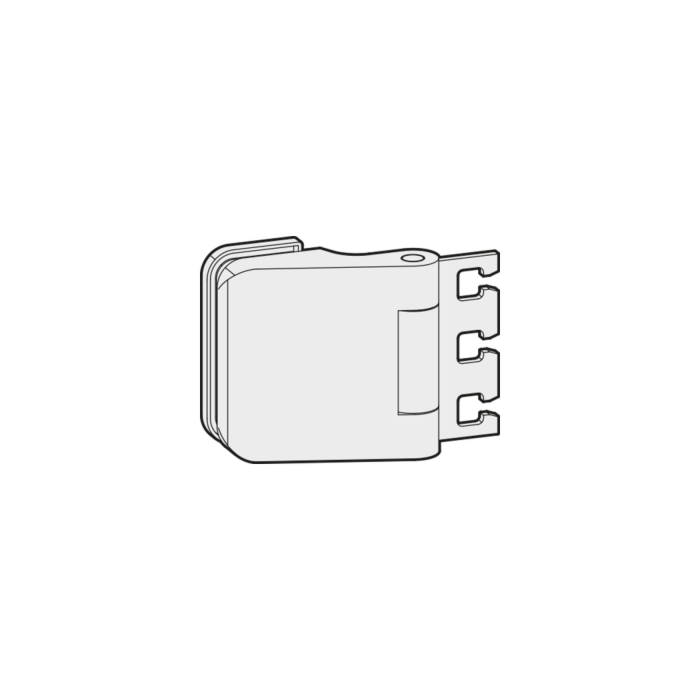

WSS OBJEKT OLIS Türband mit Hülse - für 26 mm Falztiefe - mit VX-Rahmenteil

• Glasinnentürband für den Behörden-/ öffentlichen Bereich
• mit Rahmenteil für Holz-, Stahl- und Aluminiumzarge für Aufnahmeelemente VX
• insbesondere für schwere / stark frequentierte Glastüren geeignet
• geeignet für 10 mm Glasdicke (ESG) - für 8 mm Glasstärke auf Anfrage lieferbar
• geeignet für 26 oder 28 - 45 mm Falztiefe bei 10 mm Glasdicke (nach Ihrer Auswahl)
• geeignet bis max. 80 kg bei 10 mm bei 26 mm Falztiefe
• geeignet bis max. 64 kg bei 10 mm bei 28 - 45 mm Falztiefe
• Angaben für Türbreiten bis 1.000 mm
• Bandbezugsmaß nach DIN 18268 / Bandabstandsmaß nach DIN 18111
• DIN links und rechts verwendbar

Sie erhalten bei einem einzelnen Band folgende Teile:

• ein Band mit Gegenplatte, Bolzen und Hülse und Rahmenteil

Ausführung Sonderfarbe oder Sondereloxal - auf Anfrage lieferbar.

technischer Hinweis:

Es gilt die Bandbezugslinie nach DIN von oben (aus d. Falz) bis Bandmitte von 241 mm.

Daher weicht die Vermaßung der Glasbohrungen vom Standard-Band ab !

Bei Einsatz von 10 mm Glas in eine Falztiefe von 24 mm muss der Fallen- und Riegelkopf des Schlosses abgefräst werden (gegen Mehrpreis).
