Details

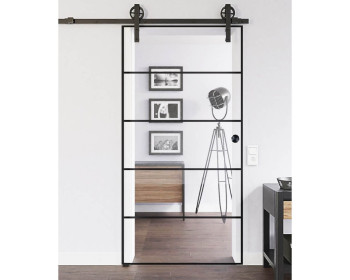

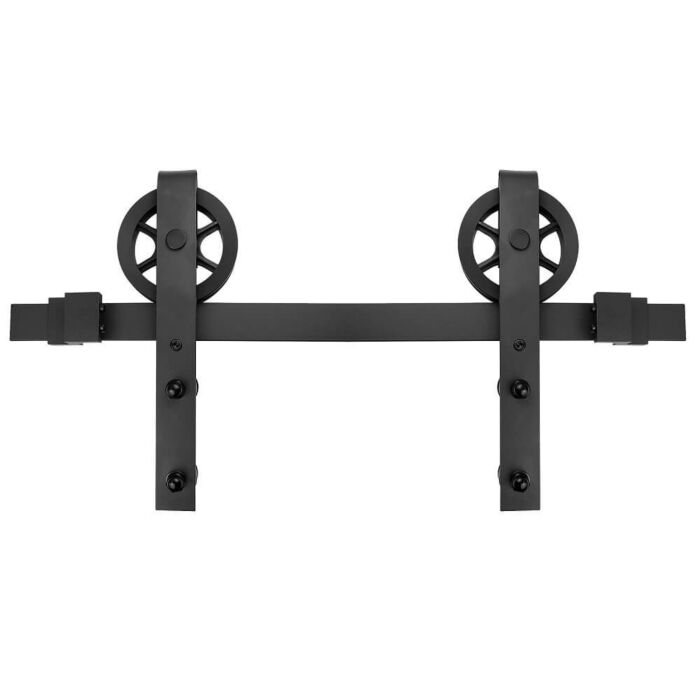

BASIC Beschlagsystem für Glasschiebetür zur Montage an die Wand
- zur Wandmontage komplett aus Stahl mattschwarz beschichtet
- erhältlich in den Laufschienenlängen:
- 2.000 mm oder
- 2.400 mm, nach Ihrer Auswahl

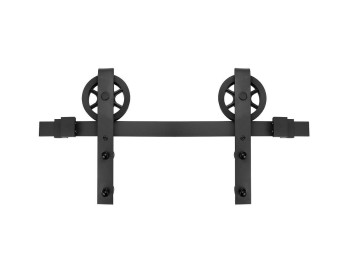

für eine Glasschiebetür, bestehend aus:
- Laufschiene Länge 2.000 / 2.400 mm

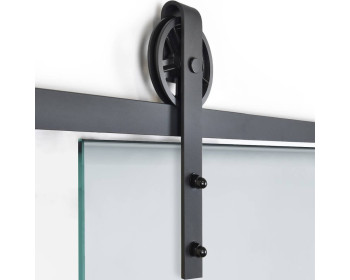

- 2x Laufwagen für Glasanwendung
- 2x Endstopper links / rechts
- Abstandshalter zur Wand 40 mm
- Befestigungsmaterial
- 1x Bodenführung
technische Hinweise / Informationen:
- für eine Glastür Breite
- bis 940 mm bei einer Laufschienenlänge von 2.000 mm oder
- bis 1.150 mm bei einer Laufschienenlänge von 2.400 mm
- maximale Flügelhöhe 2.500 mm, ab einer Flügelhöhe von 2.200 mm empfehlen wir 10 mm Glas
- maximales zulässiges Gesamtgewicht 80 kg
- geeignet für 8 - 12 mm Glasdicke (ESG / VSG)

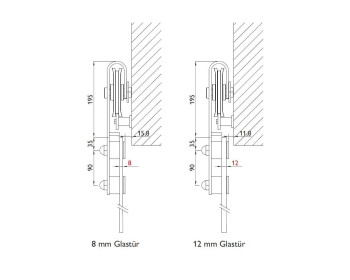

- Wandabstand des Glases:
- bei 8 mm Glasdicke ca. 15,8 mm
- bei 12 mm Glasdicke ca.11,8 mm
- Luftabzug zum Boden 10 mm
- wir empfehlen einen seitlichen Überstand des Glases je Wandseite mind. 30 mm
Glasberechnung per m²: Glasdicke x 2,5 kg/m²
Sollten bauseits Sockelleisten vorhanden sein, so muss ggfs. die Bodenführung in Richtung der Öffnung versetzt, oder die Sockelleiste ausgespart werden.
Sprechen Sie uns bitte an. Wir stimmen uns gern mit Ihnen ab.
Abstandshalter zur Wand sind auch in einer Länge von 50 mm erhältlich, fragen Sie diese bitte bei uns an.
Sollten Sie ein Komplettset suchen, erstellen wir Ihnen gern ein individuelles Angebot für den Schiebetürbeschlag mit Glastür und Grifftechnik.
Zusatzinformation
Hersteller | GUBI-basic |
---|
