Details

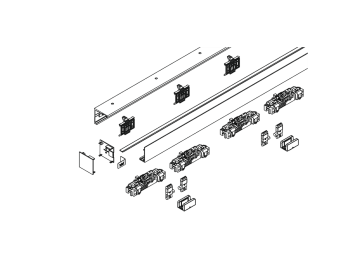

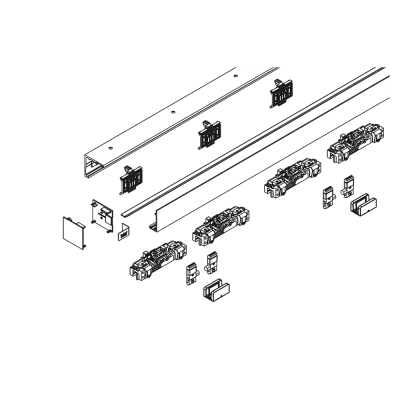

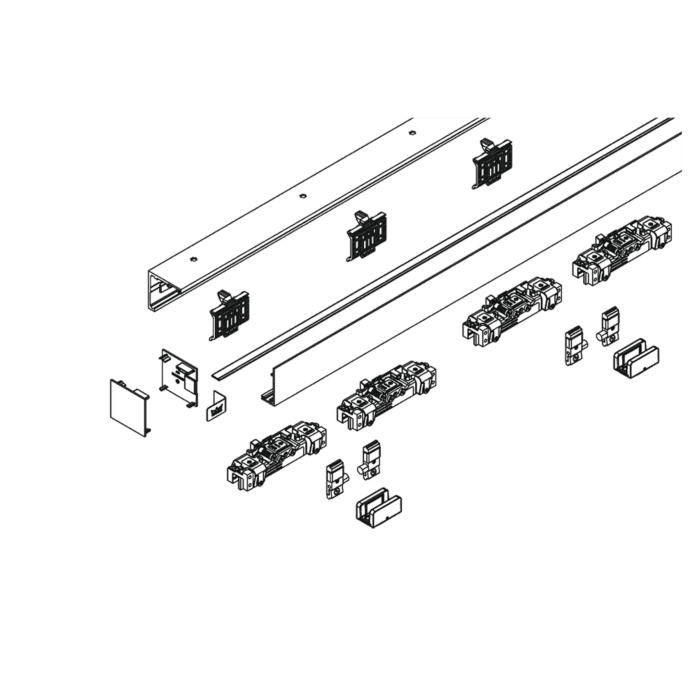

MUTO Comfort - L 80 Schiebetürbeschlag für Deckenmontage,

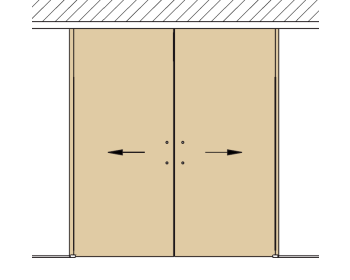

für 2-flügelige Schiebetüranlage bis zu je 1.090 mm Flügelbreite, bestehend aus
- Laufschienenlänge 4.360 mm (kürzbar) (bis 5.000 mm lieferbar)
- Abdeckprofillänge 4.360 mm (kürzbar) (bis 5.000 mm lieferbar)
- 4 Klemm-Laufwagen für 8 bis 13,5 mm Glasdicke, incl. Aushebeschutz
- 4 Endanschläge inkl. Fangvorrichtung
- 2 Bodenführung en
- 2 Stirnabdeckungen
- inkl. Sichtschutzbürsten für die Laufschiene 4.360 mm (bis 5.000 mm lieferbar)

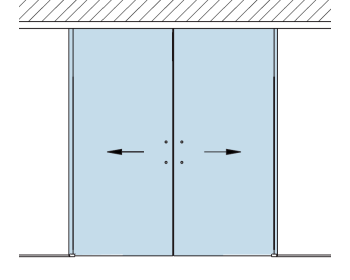

- für Glasschiebetüren 2x á maximal 1.250 mm
optional ist der Einsatz der Dormotion-Einheit (SoftStop/SoftClose) möglich
► Sollten Sie eine Holzschiebetür verbauen wollen, benötigen sie zusätzlich ein Adapterprofil (36.261 / 36.262), das Sie seperat dazu bestellen können.
-
technische Hinweise / Informationen:
- Abmessungen des Glases: minimal 660 mm / maximal á 1.090 mm Schiebetürbreite (in diesem Set)
- ebenfalls bei Verwendung der DORMOTION-Funktion
- maximales zulässiges Gesamtgewicht 80 kg je Flügel
- geeignet für 8 bis 13,5 mm Glasdicke (ESG und VSG)

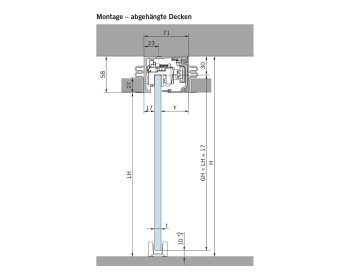

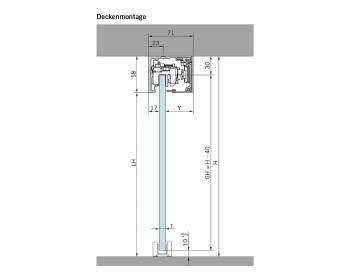

- Wandabstand des Glases, bei Montage vor der Wand: 17 mm
- Einstand des Glases in der Laufschiene 28 mm
- Luftabzug zum Boden 10 mm (+4 mm/-2 mm)
- Laufschiene 71 mm tief / 58 mm hoch
- empfohlener seitlicher Überstand des Glases je Wandseite mind. 30 mm
- empfohlener Abstand zwischen den Schiebetüren: 4 mm
- Berechnung der empfohlenen Höhe des Glases effektiv:
Lichte Höhe -40 mm (Öffnung Höhe -30 mm Luftabzug im Profil - 10 mm Bodenluft)
Glasberechnung per m²: Glasdicke x 2,5 kg/m²
Sollten bauseits Sockelleisten vorhanden sein, so müssen ggfs. die Bodenführungen in Richtung der Öffnung versetzt,
oder die Sockelleiste ausgespart werden. Sprechen Sie uns bitte an. Wir stimmen uns gern mit Ihnen ab.
wichtiger Hinweis zur Verwendung der SoftStop-Funktion (sogenannte Dormotion-Einheiten):
Die Montage der Dormotion-Einheiten erfolgt nach werksseitiger Anpassung ab dem 08.11.2017 in einem Kanal des
Laufschienenprofils. Der Starter ist an der Glasschiebetür zu montieren.
Sollten Sie die "interne Verriegelung" (Zuhaltemöglichkeit der Schiebetür in der Laufschiene) einsetzen wollen, so ist die Nutzung
der Dormotion-Einheit zwingend erforderlich.
Dieses MUTO Comfort L - 80 Schiebetürset kann bis zu einer Profillänge von 5.000 mm (gegen Mehrpreis) geliefert werden. Fragen Sie bitte bei uns an, wenn Sie eine längere Laufschiene benötigen. Weiterhin ist die Lieferung aus Einzelteilen für 2flügelige Schiebetüranlagen möglich.
