Details

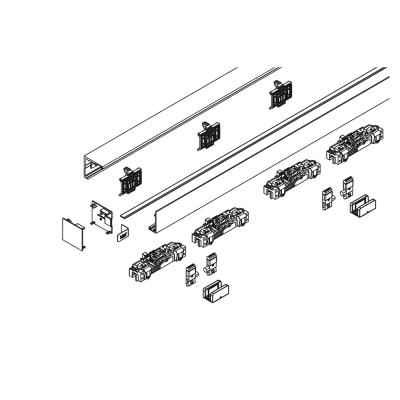

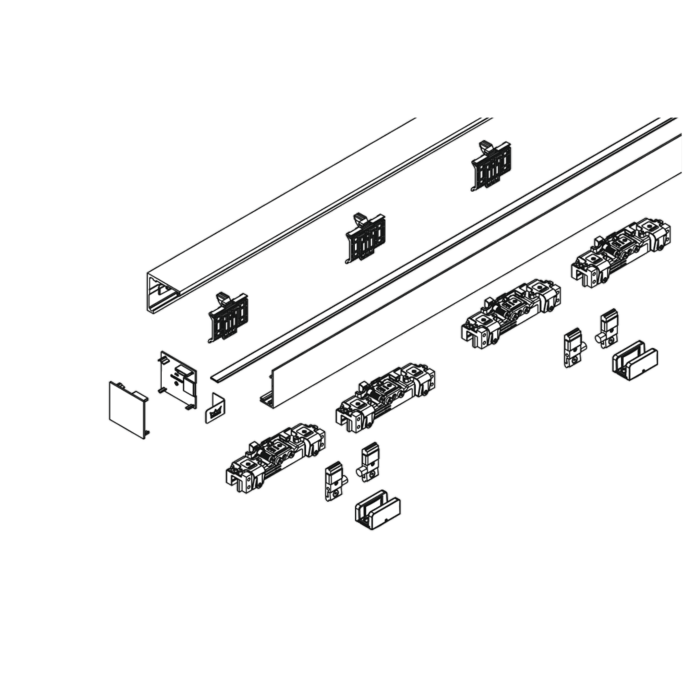

MUTO Comfort - L 80 Schiebetürbeschlag für Wandmontage - Laufschienenlänge 4.360 mm,

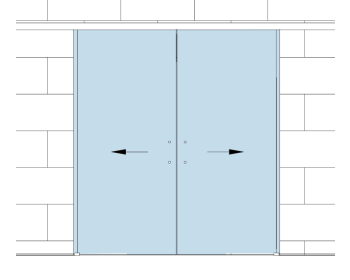

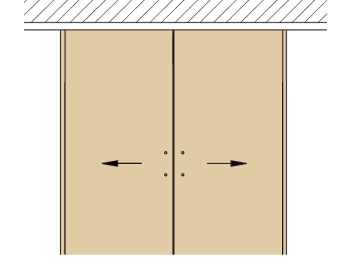

für 2-flügelige Schiebetüranlage, bestehend aus
- Laufschienenlänge 4.360 mm (kürzbar) (bis max. 5.000 mm erhältlich)
- Abdeckprofillänge 4.360 mm (kürzbar) (bis max. 5.000 mm erhältlich)
- 4 Klemm-Laufwagen für 8 bis 13,5 mm Glasdicke, incl. Aushebeschutz
- 4 Endanschläge inkl. Fangvorrichtung
- 2 Bodenführung en
- 2 Stirnabdeckungen
- inkl. Sichtschutzbürsten für die Laufschiene 4.360 mm (bis max. 5.000 mm erhältlich)
- für Glasschiebetüren 2x á maximal 1.250 mm (dafür wird das Profil 5.000 mm benötigt)

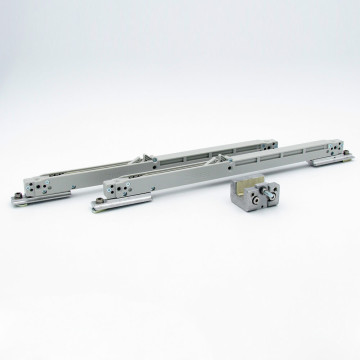

optional ist der Einsatz der Dormotion-Einheit (SoftStop/SoftClose) möglich

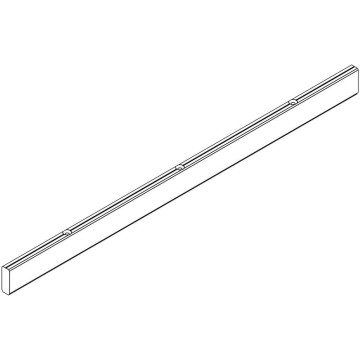

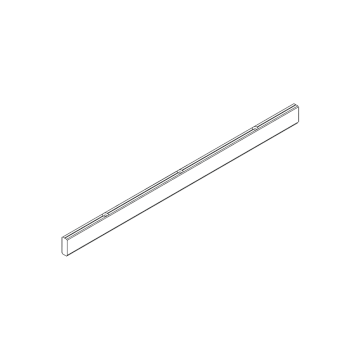

► Sollten Sie eine Holzschiebetür verbauen wollen, benötigen sie zusätzlich ein Adapterprofil (36.261 / 36.262), das Sie seperat dazu bestellen können.
technische Hinweise / Informationen:
- Abmessungen des Glases: minimal 660 mm / maximal á 1.090 mm (bei diesem Set)
- ebenfalls bei Verwendung der DORMOTION-Funktion
- maximales zulässiges Gesamtgewicht 80 kg je Schiebetürflügel
- geeignet für 8 bis 13,5 mm Glasdicke (ESG und VSG)
- Wandabstand des Glases : 17 mm
- Einstand des Glases in der Laufschiene 28 mm
- Luftabzug zum Boden 10 mm (+4 mm/-2 mm)
- Laufschiene 71 mm tief / 58 mm hoch
- empfohlener seitlicher Überstand des Glases je Wandseite mind. 30 mm
- empfohlener Abstand der Schiebetüren zueinander: 4 mm;
optional kann ein Glaspuffer für 2flügelige Schiebetüren angeboten werden - Berechnung der empfohlenen Höhe des Glases effektiv:
Lichte Höhe +48 mm (Öffnung Höhe +30 mm Überstand + 28 mm Glaseinstand - 10 mm Bodenluft)
mindestens jedoch Lichte Höhe +18 mm (=wandbündiger Abschluß der Laufschiene !)
Glasberechnung per m²: Glasdicke x 2,5 kg/m²
Sollten bauseits Sockelleisten vorhanden sein, so müssen ggfs. die Bodenführungen in Richtung der Öffnung versetzt,
oder die Sockelleiste ausgespart werden. Sprechen Sie uns bitte an. Wir stimmen uns gern mit Ihnen ab.
Beachten Sie bitte zur Nutzbarkeit der Dormotion-Einheit (SoftStop) die Mindestflügelbreiten, unter Maßgabe der Montagemöglichkeiten.
Diese weichen bei 2flg. Schiebetüren ab. Daher ist die Ausführung nur mit der Mindestflügelbreite bei SoftStop-Nutzung, wie oben angegeben, möglich.
Sollten Sie die "interne Verriegelung" (Zuhaltemöglichkeit der Schiebetür in der Laufschiene) einsetzen wollen, so ist die Nutzung
der Dormotion-Einheit zwingend erforderlich.
Dieses MUTO Comfort L - 80 Schiebetürset kann bis zu einer Profillänge von 5.000 mm (gegen Mehrpreis) geliefert werden. Fragen Sie bitte bei uns an, wenn Sie eine längere Laufschiene benötigen. Weiterhin ist die Lieferung aus Einzelteilen für 2flügelige Schiebetüranlagen möglich.
