DORMA MUTO Comfort L 80 Schiebetürbeschlag-Set zur Montage Glas an Glas, für Lichte Durchgangsbreite bis 1.940 mm

für bis 2.000 mm Flügelbreite, 2.687 mm Profillänge
bitte anfragen

Artikelnummer: 36.322

Maximale Anzahl von Ziffern oder Zeichen: 300

* Pflichtfelder

Produkt anfragen
Um Anfragen zu diesem Produkt stellen zu können, konfigurieren Sie es bitte zuerst.
    • trägt bis zu 80 kg trägt bis zu 80 kg
    • Wohnbereich Wohnbereich
    zzgl. 28,58 € Versandkosten
    für Lieferungen nach Deutschland
    Lieferung zwischen 21.02.2025 und 25.02.2025
    Mehr zum
    Produkt:
    Details
    Zusatzinformation
    Technische Informationen
    Montageanleitung
    Hersteller
    Details

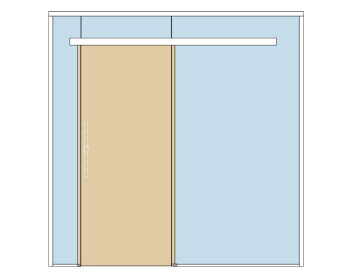

    DORMA MUTO Comfort L 80 Set für eine Schiebetür zur Montage an Glas-Oberlicht und Glas-Seitenteilen
    für individuelle Schiebetürbreiten bis maximal 2.000 mm*,
    bestehend aus :

    • 1 Laufschiene ab 2.287 bis maximal 4.067 mm
    • 1 Abdeckprofil ab 2.287 mm bis maximal 4.067 mm
    • 1 Gegenprofil ab 2.287 mm bis maximal 4.067 mm
    • 2 Stirnabdeckungen-Sets (beidseitig) und MUTO Sichtschutzbürsten
    • 1 MUTO Comfort L - 80 Zubehör-Set (2 Klemm-Laufwagen für 8 - 13,5 mm Glasdicke, incl. Aushebeschutz,
    • 2 Endanschläge inkl. Fangvorrichtung
    • 1 MUTO Bodenführung (eckig)
    Indivduelle Längenanpassung nach Ihrem Bedarf.
    Auf Grund der Berechnung von Grundpreisen und Mehrpreisen seitens des Herstellers fragen Sie bitte Ihre Wunschausführung individuell bei uns an.

    technische Hinweise / Informationen:

    • Abmessungen des Glases:   minimal 660 mm Schiebetürbreite / max. 2.000 mm
    • maximales zulässiges Gesamtgewicht der Schiebetür 80 kg
    • geeignet für 8 - 13,5 mm Glasdicke bei der Schiebetür;
      10 bis 19 mm Glasdicke bei den Glasseitenteilen und Glasoberlicht
    • bei Verwendung von VSG (Verbundsicherheitsglas) empfehlen wir das passende Zubehör für VSG zum Verkleben in den Klemmlaufwagen
    • Abstand Glas zu Glasfläche:  17 mm - bei Verwendung des Bodenprofils
    • Einstand des Glases in der Laufschiene 28 mm
    • Luftabzug zum Boden 10 mm
    • Laufschiene 71 mm tief auf der Montageseite / Gegenseite 12 mm
    • Laufschiene 58 mm hoch
    • optional einsetzbar:  Dormotion-Einheit (SoftStop) / interne Verriegelung

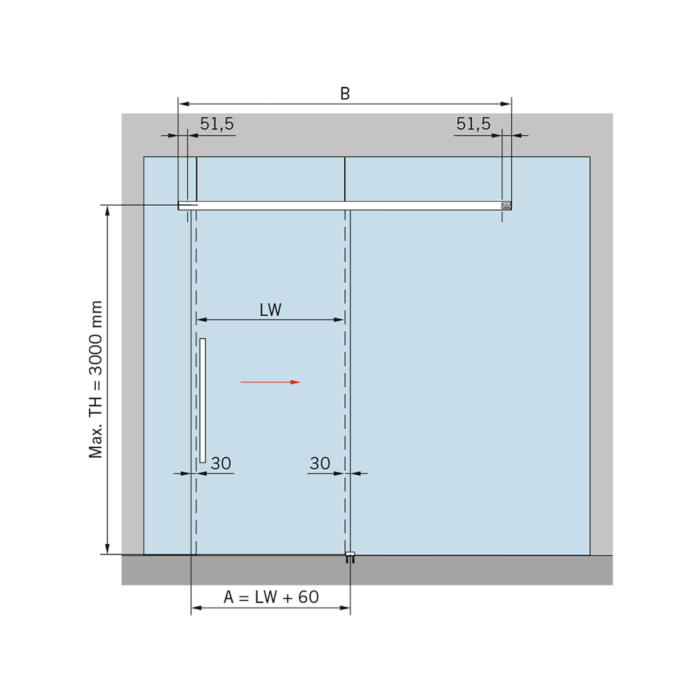

    • empfohlener seitlicher Überstand des Glases je Überstandsseite mind. 30 mm
    • Berechnung der Schiebetürhöhe:  Durchgangshöhe +18 mm
      (Höhe Fertigfußboden bis zur Unterkante des Glasoberlichts = + 28 mm Glaseinstand im Profil - 10 mm Bodenluft)

      Glasberechnung per m²:  Glasdicke x 2,5 kg/m²

    Planungs- und Montagehinweis

    * Maximalbreite je Schiebetürflügel:  bis max. 2.000 mm möglich

    • Unter fachmännischer Planung der konstruktiven Ausführung, so z.B. unter Beachtung der Glasdicke, Glastoleranzen, allgemeine Nutzung (Kinder/Senioren) und Tragfähigkeit des Untergrundes.

    EIne Rahmung der feststehenden Seitenteile und des Glasoberlichtes ist zwingend erforderlich.
    Aus Gründen der Festigkeit und der Versteifung der Anlage sollte die Rahmung im Dorma Wandanschlußprofil, dem sogenannten "Klemmrahmen" erfolgen.

    Die von Dorma dargestellten Querschnitte beziehen sich auf die Montage mit dem Bodenprofil Nr. 36.810/36.811.
    Wird abweichend eine Montage mit U-Profil oder Klemmrahmen (Wandanschlußprofil) vorgenommen, so ändern sich dann die Maße in der Querschnittdarstellung.

    Weiterhin ist die im technischen Prospekt dargestellte Glasbearbeitung auf die Schiebetürbreiten und deren Berechnungsgrundlage bezogen.
    Sollte eine abweichende Schiebetürbreite (kleiner) gewählt werden, so müssen die Glasbearbeitungen den Bedingungen/Berechnungen angepasst werden !

    Die Seitenteilbreite auf der Schliessseite der Schiebetür sollte min. 10% der Gesamthöhe des Seitenteils betragen. (Seitenverhältnis bei ESG)

    ► Sollten Sie eine Holzschiebetür verbauen wollen, benötigen sie zusätzlich ein Adapterprofil (36.261 / 36.262), das Sie seperat dazu bestellen können.
