DORMA

DORMA MUTO Comfort L 80 Schiebetürbeschlag-Set für Deckenmontage, bis zu 1.450 mm Flügelbreite

bis 80 kg Gewicht

Artikelnummer: 36.302-36.303

ab: 312,14 €
Inkl. 19% Mwst., exkl. Versand

* Pflichtfelder

ab: 312,14 €
    • trägt bis zu 80 kg trägt bis zu 80 kg
    • Wohnbereich Wohnbereich
    zzgl. 7,45 € Versandkosten
    für Lieferungen nach Deutschland
    Lieferung zwischen 14.02.2023 und 16.02.2023
    Details
    Zusatzinformation
    Hersteller
    Technische Informationen
    Montageanleitung
    Beschlagfarben
    Details

    Schiebetürbeschlag zur Deckenmontage - MUTO Comfort L 80; optional mit SoftStop (SoftClose) ausstattbar

    erhältlich in:

    • 2.180 mm Laufschiene / bis zu 1.100 mm Flügelbreite
    • 2.880 mm Laufschiene / bis zu 1.450 mm Flügelbreite - nach Ihrer Auswahl

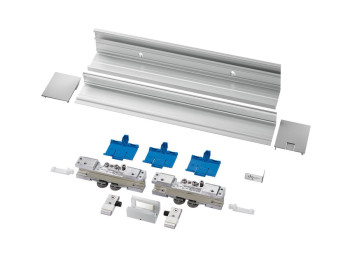

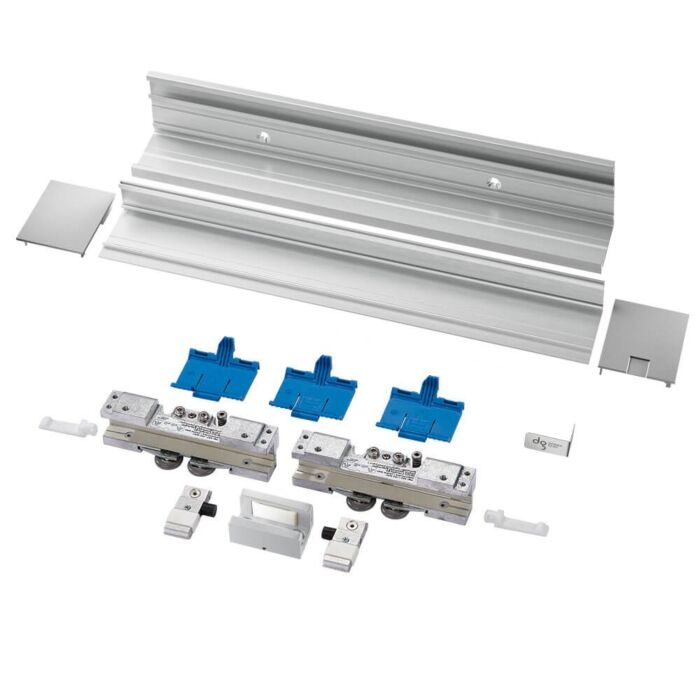

    für eine Glasschiebetür, bestehend aus

    • Laufschienenlänge 2.180 oder 2.880 mm (kürzbar)mm (kürzbar)
    • Abdeckprofillänge 2.180oder 2.880 mm (kürzbar) mm (kürzbar)
    • 2 Klemm-Laufwagen für 8 bis 13,5 mm Glasdicke, incl. Aushebeschutz
    • 2 Endanschläge inkl. Fangvorrichtung
    • 1 Bodenführung
    • 2 Stirnabdeckungen
    • inkl. Sichtschutzbürsten für die Laufschiene 2.180 mm
    optional ist der Einsatz der Dormotion-Einheit (SoftStop/SoftClose) möglich

    ► Sollten Sie eine Holzschiebetür verbauen wollen, benötigen sie zusätzlich ein Adapterprofil (36.261 / 36.262), das Sie seperat dazu bestellen können.

    technische Hinweise / Informationen:

    • Abmessungen des Glases:   minimal 660 mm / maximal 1.100 mm Schiebetürbreite
      • ebenfalls bei Verwendung der DORMOTION-Funktion
    • maximales zulässiges Gesamtgewicht 80 kg
    • geeignet für 8 bis 13,5 mm Glasdicke (ESG und VSG)
    • Wandabstand des Glases, bei Montage vor der Wand:  17 mm
    • Einstand des Glases in der Laufschiene 28 mm
    • Luftabzug zum Boden 10 mm (+4 mm/-2 mm)
    • Laufschiene 71 mm tief / 58 mm hoch

    • empfohlener seitlicher Überstand des Glases je Wandseite mind. 30 mm
    • Berechnung der empfohlenen Höhe des Glases effektiv:
      Lichte Höhe -40 mm  (Öffnung Höhe -30 mm Luftabzug im Profil - 10 mm Bodenluft)

      Glasberechnung per m²:  Glasdicke x 2,5 kg/m²

    Sollten bauseits Sockelleisten vorhanden sein, so muss ggfs. die Bodenführung in Richtung der Öffnung versetzt,
    oder die Sockelleiste ausgespart werden. Sprechen Sie uns bitte an. Wir stimmen uns gern mit Ihnen ab.

    wichtiger Hinweis zur Verwendung der SoftStop-Funktion (sogenannte Dormotion-Einheiten):

    Die Montage der Dormotion-Einheiten erfolgt nach werksseitiger Anpassung ab dem 08.11.2017 in einem Kanal des
    Laufschienenprofils. Der Starter ist an der Glasschiebetür zu montieren.

    Sollten Sie die "interne Verriegelung" (Zuhaltemöglichkeit der Schiebetür in der Laufschiene) einsetzen wollen, so ist die Nutzung
    der Dormotion-Einheit zwingend erforderlich.

    Montagehinweis - bei Montage in eine Decke / zwischen zwei fertige Wände an die Decke:

    Auf Grund der Montage und der Einstellungen der Laufwagen / Endstopper usw., nach Einhängen der Tür in das Laufschienenprofil,
    ist ein ungefährer Platzbedarf ab Vorderkante der Laufschiene (Seite der Deckblende) von ca. 150 mm noch erforderlich.
    Diese Angabe ist ein Richtwert und abhängig von der individuellen Bausituation und des verwendeten Montagewerkzeuges.

    Zusatzinformation
    Hersteller Dorma
    Lieferzeit 4 - 6 Arbeitstage*
    Hersteller

    Über DORMA

    DORMA-Glas ist eine der ersten Anlaufstellen in Sachen Türtechnik und wird in Verbindung mit Zuverlässigkeit und Qualitätsware aus Deutschland und der Schweiz gebracht.
    Auch wenn DORMA-Glas nicht mehr zur dormakaba-Gruppe gehört, so ist diese dennoch eng verbunden und kooperieren miteinander.

    Technische Informationen
    Montageanleitung
    Beschlagfarben

    dormakaba LM silber eloxiert (150)  dormakaba LM Niro eloxiert (157)  dormakaba LM weiss (350)
