DORMA MUTO Premium Self-Closing 120 Schiebetürbeschlag-Set zur Montage Glas an Glas, für max.1.500 mm Flügelbreite

DORMA MUTO Premium Self-Closing 120 Schiebetürbeschlag-Set
für bis zu 1.500 mm Flügelbreite,
zur Deckenmontage, selbstschließend

• RICHTUNGSGEBUNDEN
• Nach links öffnend - rechts schließend (DIN rechts)
• Nach rechts öffnend - links schließend (DIN links) - nach Wahl

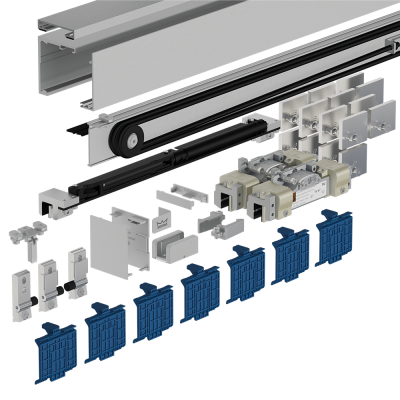

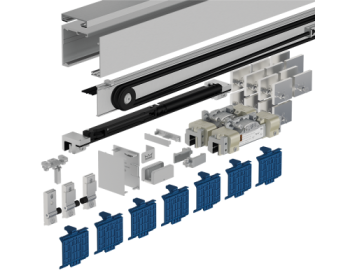

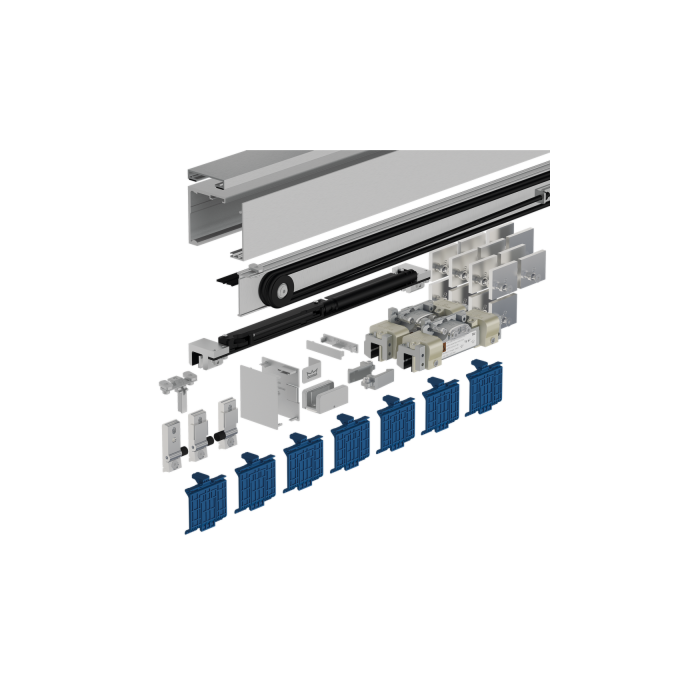

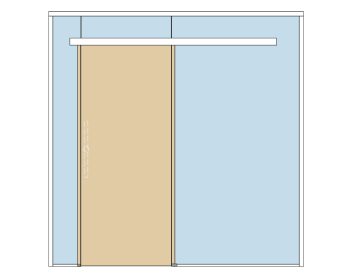

für eine Glasschiebetür, bestehend aus:

• 1 Laufschiene 2.687 mm
• 1 Abdeckprofil 2.687 mm
• 1 Gegenprofil 2.687 mm
• 2 Klemm-Laufwagen (für 8 - 13,5 mm Glasdicke) incl. Aushebeschutz
• 2 Endanschläge inkl. Fangvorrichtung
• 2 Stirnabdeckungen-Sets und MUTO Sichtschutzbürsten
• 1 MUTO Bodenführung
• 1 Dormotion-Einheit einseitig (SoftStop)
• 1 elastisches Seil mit Zubehör

• Abmessungen des Glases: min. 1.310 mm Schiebetürbreite
• maximales zulässiges Gesamtgewicht der Schiebetür 120 kg
• geeignet für 8 - 13,5 mm Glasdicke bei der Schiebetür;
  10 bis 19 mm Glasdicke bei den Glasseitenteilen und Glasoberlicht
• bei Verwendung von VSG (Verbundsicherheitsglas) empfehlen wir das
  passende Zubehör für VSG zum Verkleben in den Klemmlaufwagen
• Abstand Glas zu Glasfläche:  20 mm - bei Verwendung des Bodenprofils
• Einstand des Glases in der Laufschiene 32 mm
• Luftabzug zum Boden 10 mm
• Laufschiene 100 mm tief auf der Montageseite / Gegenseite 12 mm
• Laufschiene 69 mm hoch

• empfohlener seitlicher Überstand des Glases je Überstandsseite 30 mm

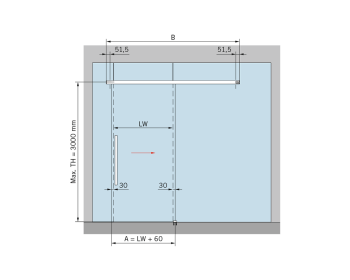

• Berechnung der Schiebetürhöhe:  Durchgangshöhe +22 mm
  (Höhe Fertigfußboden bis zur Unterkante des Glasoberlichts = + 32 mm Glaseinstand im Profil - 10 mm Bodenluft)

  Glasberechnung per m²:  Glasdicke x 2,5 kg/m²

Planungs- und Montagehinweis

Eine Rahmung der feststehenden Seitenteile und des Glasoberlichtes ist zwingend erforderlich.
Aus Gründen der Festigkeit und der Versteifung der Anlage sollte die Rahmung im Dorma Wandanschlußprofil, dem sogenannten "Klemmrahmen" erfolgen.

Die von Dorma dargestellten Querschnitte beziehen sich auf die Montage mit dem Bodenprofil Nr. 36.810/36.811.
Wird abweichend eine Montage mit U-Profil oder Klemmrahmen (Wandanschlußprofil) vorgenommen, so ändern sich dann die Maße in der Querschnittdarstellung.

Weiterhin ist die im technischen Prospekt dargestellte Glasbearbeitung auf die Schiebetürbreiten und deren Berechnungsgrundlage bezogen.
Sollte eine abweichende Schiebetürbreite (kleiner) gewählt werden, so müssen die Glasbearbeitungen den Bedingungen/Berechnungen angepasst werden !

► Sollten Sie eine Holzschiebetür verbauen wollen, benötigen sie zusätzlich ein Adapterprofil (36.461 / 36.464), das Sie seperat dazu bestellen können.
