Darstellung zeigt: nach rechts öffnend, links schließend (DIN links)

DORMA

DORMA MUTO Premium Self-Closing 120 Schiebetürbeschlag-Set zur Montage Glas an Glas, für Lichte Öffnung bis 1.250 mm

nach links oder rechts öffnend, bis 120 kg Gewicht,
für bis zu 1.310 mm Flügelbreite und bis zu 2.687 mm Profillänge

ab: 1.345,39 €

Artikelnummer: 36.608-36.617

* Pflichtfelder

    • trägt bis zu 120 kg trägt bis zu 120 kg
    • Wohnbereich Wohnbereich
    • Soft-Stop Soft-Stop
    zzgl. 28,58 € Versandkosten
    für Lieferungen nach Deutschland
    Lieferung zwischen 08.04.2024 und 10.04.2024
    Mehr zum
    Produkt:
    Details
    Zusatzinformation
    Beschlagfarben
    Technische Informationen
    Montageanleitung
    Hersteller
    Details

    DORMA MUTO Premium Self-Closing 120 Schiebetürbeschlag-Set;
    zur Montage Glas an Glas, für Lichte Öffnung bis 1.250 mm, selbstschließend

    • RICHTUNGSGEBUNDEN
      • Nach links öffnend - rechts schließend (DIN rechts)
      • Nach rechts öffnend - links schließend (DIN links) - nach Wahl
    • erhältlich in:
      • 1.887 mm Laufschiene / bis zu 910 mm Flügelbreite / Lichte Öffnung bis 850 mm
      • 2.287 mm Laufschiene / bis zu 1.110 mm Flügelbreite / Lichte Öffnung bis 1.050 mm
      • 2.687 mm Laufschiene / bis zu 1.250 mm Flügelbreite / Lichte Öffnung bis 1.250 mm - nach Ihrer Auswahl

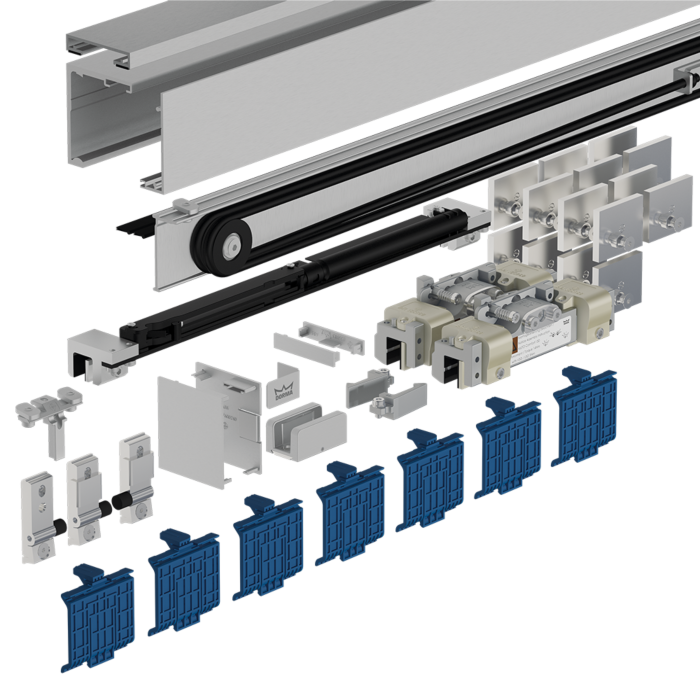

    für eine Glasschiebetür, bestehend aus:

    • 1 Laufschiene 1.887 / 2.287 / 2.687 mm
    • 1 Abdeckprofil 1.887 / 2.287 / 2.687 mm
    • 1 Gegenprofil 1.887 / 2.287 / 2.687 mm
    • 2 Klemm-Laufwagen (für 8 - 13,5 mm Glasdicke) incl. Aushebeschutz
    • 2 Endanschläge inkl. Fangvorrichtung
    • 4 Stirnabdeckungen und MUTO Sichtschutzbürsten
    • 1 MUTO Bodenführung
    • 1 Dormotion-Einheit einseitig (SoftStop)
    • 1 elastisches Seil mit Zubehör
    kombinierte Funktion des Selbstschließend mit SoftStop

    technische Hinweise / Informationen:

    • Abmessungen des Glases:  910 / 1.110 / 1.310 mm Schiebetürbreite
    • maximales zulässiges Gesamtgewicht der Schiebetür 120 kg
    • geeignet für 8 - 13,5 mm Glasdicke bei der Schiebetür;
      10 bis 19 mm Glasdicke bei den Glasseitenteilen und Glasoberlicht
    • bei Verwendung von VSG (Verbundsicherheitsglas) empfehlen wir das
      passende Zubehör für VSG zum Verkleben in den Klemmlaufwagen
    • Abstand Glas zu Glasfläche:  20 mm - bei Verwendung des Bodenprofils
    • Einstand des Glases in der Laufschiene 32 mm
    • Luftabzug zum Boden 10 mm
    • Laufschiene 100 mm tief auf der Montageseite / Gegenseite 12 mm
    • Laufschiene 69 mm hoch

    • empfohlener seitlicher Überstand des Glases je Überstandsseite 30 mm
    • Berechnung der Schiebetürhöhe:  Durchgangshöhe +22 mm
      (Höhe Fertigfußboden bis zur Unterkante des Glasoberlichts = + 32 mm Glaseinstand im Profil - 10 mm Bodenluft)

      Glasberechnung per m²:  Glasdicke x 2,5 kg/m²

    Planungs- und Montagehinweis

    Eine Rahmung der feststehenden Seitenteile und des Glasoberlichtes ist zwingend erforderlich.
    Aus Gründen der Festigkeit und der Versteifung der Anlage sollte die Rahmung im Dorma Wandanschlußprofil, dem sogenannten "Klemmrahmen" erfolgen.

    Die von Dorma dargestellten Querschnitte beziehen sich auf die Montage mit dem Bodenprofil Nr. 36.810/36.811.
    Wird abweichend eine Montage mit U-Profil oder Klemmrahmen (Wandanschlußprofil) vorgenommen, so ändern sich dann die Maße in der Querschnittdarstellung.

    Weiterhin ist die im technischen Prospekt dargestellte Glasbearbeitung auf die Schiebetürbreiten und deren Berechnungsgrundlage bezogen.
    Sollte eine abweichende Schiebetürbreite (kleiner) gewählt werden, so müssen die Glasbearbeitungen den Bedingungen/Berechnungen angepasst werden !

    ► Sollten Sie eine Holzschiebetür verbauen wollen, benötigen sie zusätzlich ein Adapterprofil (36.461 / 36.464), das Sie seperat dazu bestellen können.

    Zusatzinformation
    Hersteller Dorma
    Beschlagfarben

    Darstellung von DORMA GLAS Beschlagfarben

    LM silber eloxiert      LM Niro eloxiert (Edelstahloptik)      LM weiß      LM schwarz beschichtet (matt/ähnl. RAL 9005)

    Bitte beachten Sie, das die Ansicht der Farben am PC oder mobilen Endgeräten etwas zum Original abweichen kann.


    Weitere Farben, welche standardmäßig nicht für alle Artikel zur Verfügung stehen (z.B. alte Farbgeneration) sind über LM Sondereloxaltöne SE oder Sonderfarben SF auf Anfrage möglich:

    LM Sondereloxaltöne SE (199)      Sonderfarben SF (399)
