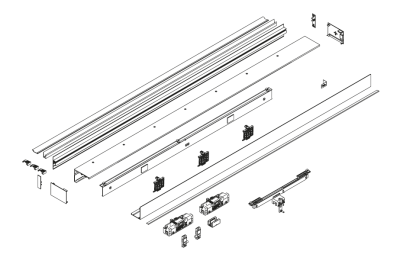

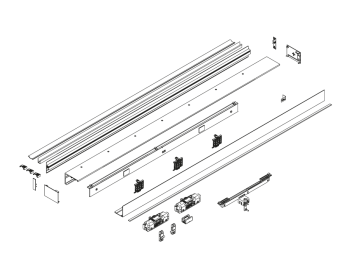

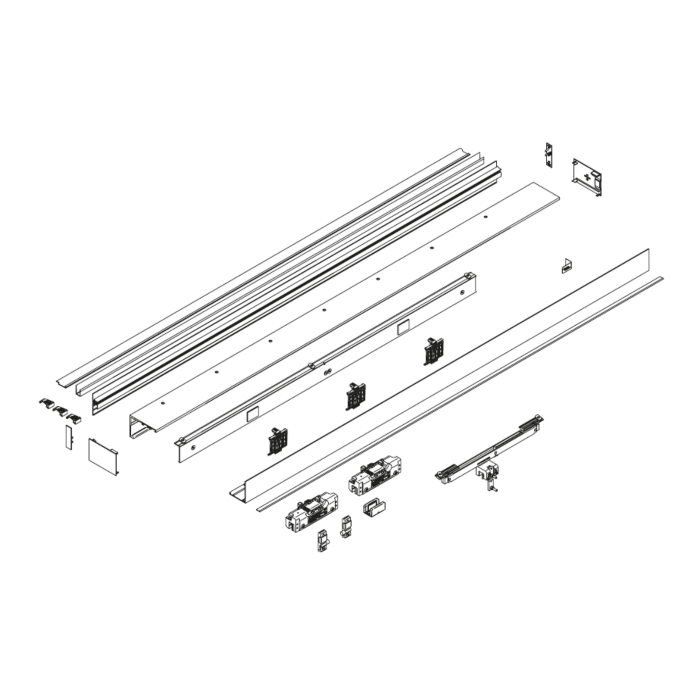

DORMA MUTO Premium Self-Closing 120 Schiebetübeschlag-Set mit Festteil an Decke, bis zu 1.500 mm Flügelbreite

technische Hinweise / Informationen:

• Abmessungen des Glases:   minimal 830 mm / maximal 1.500 mm Schiebetürbreite
• ebenfalls bei Verwendung der DORMOTION-Funktion
• maximales zulässiges Gesamtgewicht 120 kg
• geeignet für 8 bis 13,5 mm Glasdicke (ESG und VSG)
• Glasabstand zwischen Glasschiebetür und Festteil 20 mm
• Einstand des Glases in der Laufschiene 32 mm
• Luftabzug zum Boden 10 mm (+4 mm/-2 mm)
• Laufschiene mit Seitenteilprofil 100 mm tief / 69 mm hoch

• empfohlener seitlicher Überstand des Glases je Wandseite mind. 30 mm
• Berechnung der empfohlenen Höhe des Glases effektiv:
  Lichte Höhe +52 mm  (Öffnung Höhe +30 mm Überstand + 32 mm Glaseinstand - 10 mm Bodenluft)
  mindestens jedoch Lichte Höhe +22 mm (=wandbündiger Abschluß der Laufschiene !)

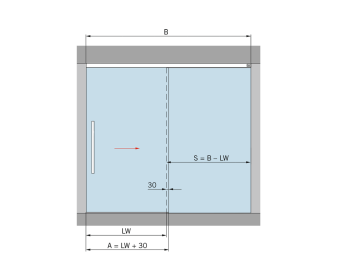

  Berechnung der Flügel-/Festteilbreite:

  Lichte Gesamtbreite geteilt durch 2, minus 2 mm Luft zur seitlichen Wand;
  Zuschlag entweder bei der Schiebetür oder dem Festteil von 30 mm als Überstand;
  oder aber bei mittiger Aufteilung je Glasteil +15 mm

  Festteilhöhe:  Lichte Höhe -52 mm Profilabzug oben für das Seitenteilprofil;
  bei Verwendung des Bodenprofils unten minus 8 mm.
  Ansonsten rechnen Sie unten den Abzug oder Bodeneinstand nach Ihrer Ausführungsplanung.

  Glasberechnung per m²:  Glasdicke x 2,5 kg/m²

Wir empfehlen die Verwendung zur unteren Anbindung des Festteils zum Fußboden mittels des Bodenprofils (Set) Nr. 36.811.
Zur seitlichen Rahmung des Festteils kann das U-Profil 20x20x20x2 mm Nr. 07.093 verwendet werden. (Luftabzug i.d. Regel bei dem U-Profil 5 mm).

Um die Deckblende gegen Überdrücken zu sichern (da die Endkappen bei Sturz-/Deckenmontage im Durchgang nicht montiert werden können,
kann gegen gegen Mehrpreis ein Set "Überdrückungsschutz" Nr. 36.890 mitbestellt werden.

Weiterhin kann es sinnvoll sein die Profile etwas kleiner zu bestellen, das der Durchgang breit ist, um bei Montage das Profil einfacher einzubringen.
Anderenfalls bei Bedarf bauseits leicht anpassen.

wichtiger Hinweis zur Verwendung der SoftStop-Funktion (sogenannte Dormotion-Einheiten):

Die Montage der Dormotion-Einheiten erfolgt nach werksseitiger Anpassung ab dem 08.11.2017 in einem Kanal des
Laufschienenprofils. Der Starter ist an der Glasschiebetür zu montieren.

Sollten Sie die "interne Verriegelung" (Zuhaltemöglichkeit der Schiebetür in der Laufschiene) einsetzen wollen, so ist die Nutzung
der Dormotion-Einheit zwingend erforderlich.

Montagehinweis - bei Montage in eine Decke / zwischen zwei fertige Wände an die Decke:

Auf Grund der Montage und der Einstellungen der Laufwagen / Endstopper usw., nach Einhängen der Tür in das Laufschienenprofil,
ist ein ungefährer Platzbedarf ab Vorderkante der Laufschiene (Seite der Deckblende) von ca. 150 mm noch erforderlich.
Diese Angabe ist ein Richtwert und abhängig von der individuellen Bausituation und des verwendeten Montagewerkzeuges.

Dieses Set kann gegen Mehrpreis geliefert werden bis zu einer Profil-Gesamtlänge von 5.000 mm.
Anderenfalls kann dies aus Einzelteilen bis zu 6.000 mm Länge zusammengestellt werden.
