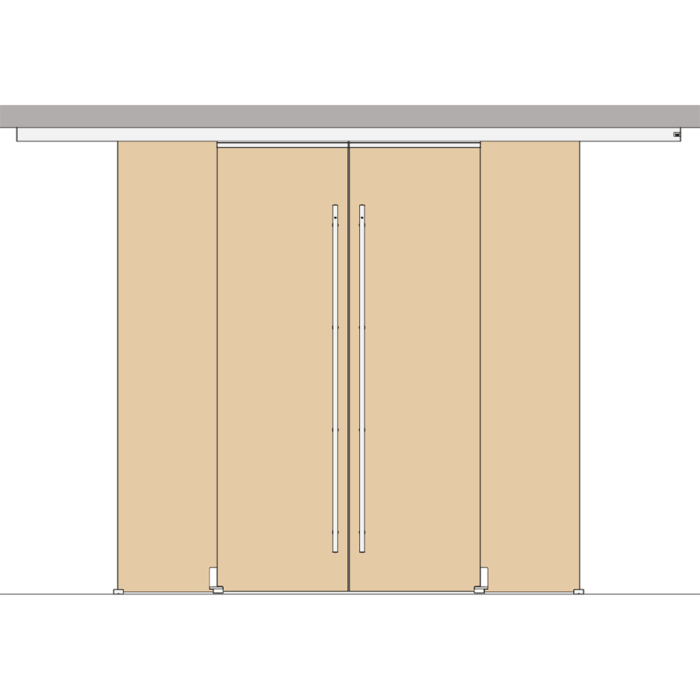

DORMA MUTO Premium Telescopic 80 Schiebetürbeschlag-SET für 4flg.Holzschiebetür zur Deckenmontage

DORMA MUTO Premium Telescopic 80 Schiebetürbeschlag-SET für eine 4flg. Holzschiebetür zur Montage an die Decke;
für maximale Flügelbreite je 1.000 mm des Langsamläufers oder 3.496 mm bis max. 5.896 mm Laufschienenlänge

Set bestehend aus :

• 1 Profilset Telescopic
• 8 Klemm-Laufwagen (für 8 - 13,5 mm Glasdicke) inkl. Aushebeschutz
• Endanschläge inkl. Fangvorrichtung
• 1 Telescopic Seilsystem
• 2 Stirnabdeckungen inkl. Sichtschutzbürsten
• 2 mitfahrende Bodenführungen
• 2 Bodenführungen
• Adapterprofile zur Aufnahme der Holzflügel
• bei Holzblattstärke 28 - 33 mm Hinterfütterungsprofile, zur Montage der mitfahrenden Bodenführungen an den Langsamläufern

Es ist keine Grifftechnik im Set enthalten, die bitte seperat bestellen.

technische Hinweise / Informationen:

• Abmessungen des Holzes: je 1.000 mm Holzschiebetürbreite bzw. 3.496 mm - 5.896 mm Laufschienenlänge
• maximales zulässiges Gesamtgewicht je Schiebetür 80 kg
• geeignet für 28 - 50 mm Holzelemente bei den Schiebetüren
• Abstand der schnelllaufenden Schiebetüren ("Schnellläufer") zur Wand gemäß technischen Informationen
  Abstand der langsamlaufenden Schiebetüren ("Langsamläufer") zur Wand gemäß technischen Informationen
  Die Abstände stehen in Abhängigkeit der verwendenten Holzblattstärke.
• Abstand Oberkante der Schiebetürflügel bis Unterkante Laufschienprofil 8 mm
• Luftabzug zum Boden 10 mm bei den Langsamläufern
  Luftabzug zum Boden 17 mm bei den Schnellläufern
• Laufschiene 127 mm tief auf der Montageseite
• Laufschiene 69 mm hoch

Die Holzschiebetüren sind mit dem Adapterprofil zu verbinden. Das Adapterprofil wird in den Klemmlaufwagen eingespannt.

Die Berechnungsgrundlagen entnehmen Sie bitte den technischen Details im Reiter "technische Informationen".
Beachten Sie bitte das die Berechnung der Flügelhöhen (Holzmaße) basiert auf der Grundlage das die Laufschiene sturzbündig montiert wird.

Zur Ausführung dieses Schiebtürsets erhalten Sie Skizzen zur Prüfung und Freigabe.

Die Abstände des Schiebetürflügels aus Holz zur Wand (Langsamläufer) und des vorderen Flügels (Schnellläufer) sind abhängig von der Stärke der Holzschiebetüren. Siehe hierzu die technischen Informationen des Herstellers.

Die nachfolgende Übersicht dient zur grundlegenden Planung der Ausführungsmöglichkeiten.
In Abhängigkeit der Einbaumöglichkeiten können ggfs. kleinere oder größere Öffnungen mit diesem Set bzw. dann angepasstem Set ausgeführt werden.
Dies muss jedoch im Vorfeld abgestimmt werden, wir führen hier eine Abstimmung mit dem technischen Service des Herstellers durch.

Die Angaben sind daher bestimmend für standardisierte Öffnungs-/Flügeldefinitionen.

Ausführungsgrundlage bei diesem Set:

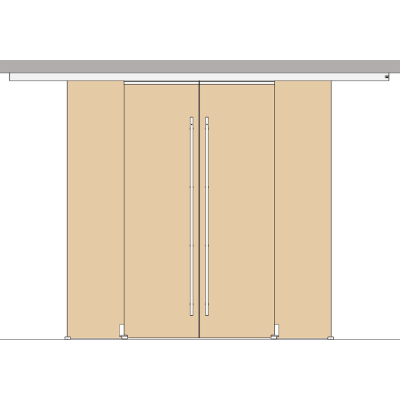

• Deckenmontage = beide Holzschiebetüren fahren vor eine bestehende Wand
• Montage "ohne Griffstange" = Das Bewegen des Schnellläufers erfolgt mittels eines Griffmuschelpaares, oder über eine Griffstange mit Griffleiste auf der zum Langsamläufer zugewandten Holzseite
• Montage "mit Griffstange" = Das Verschieben der Holzschiebetüren erfolgt mittels eines Türgriffpaares (Griffstange auf beiden Holzseiten). Dafür wird ein Überstand ("V" - siehe technische Informationen) für den Einbau der Griffstange bei dem Schnellläufer zum Langsamläufer berücksichtigt.
  Den Überstand "V" des Schnellläufers zum Langsamläufer berücksichtigen wir standardmäßig mit 130 mm. Sollten Sie einen anderen Überstand wünschen, geben Sie das bitte an.

Größere Ausführungen im Bezug auf Laufschienlänge bzw. Flügelbreiten sind gegen Mehrpreis auf Anfrage möglich.
