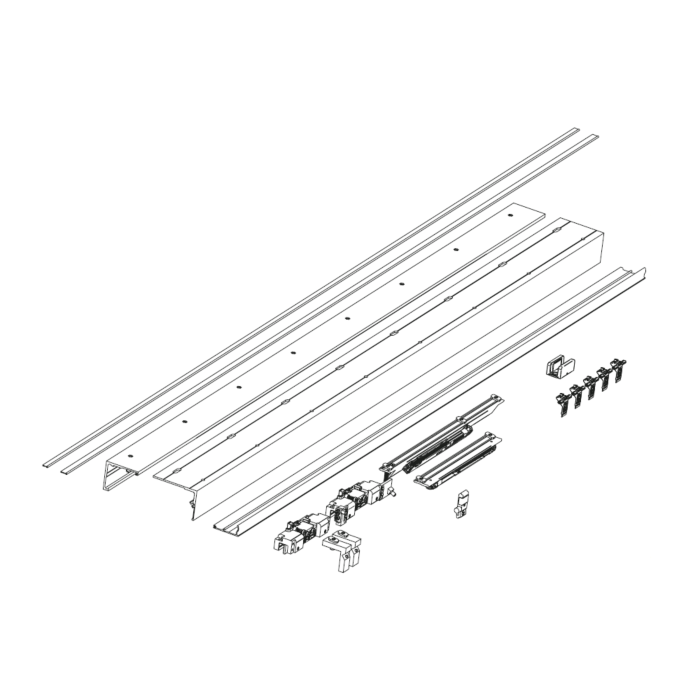

MUTO Comfort L 80 Pocket Schiebetürbeschlag-Set für eine Wandtasche, für 1flügelige Schiebetür, Fixlänge bis 4.000 mm, DIN links oder rechts

DORMA Schiebetürbeschlag für Wandtaschenlösung - MUTO Comfort L 80 Pocket;
mit SoftStop (SoftClose)
- für einflügelige Glasschiebetür oder Holzschiebetür

Folgende Verbauarten sind möglich:

Eine sichtbare Deckenmontage, bei seitlicher Einfahrt in eine Wandtasche.
Kein sichtbares Profil an der Decke, da dieses in einem Deckenschlitz einzulassen ist und die Schiebetür in die Wand fährt.

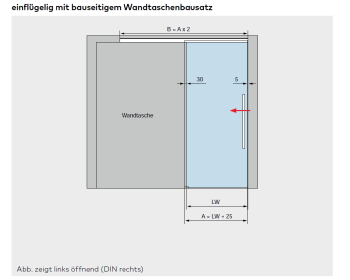

• für mind. 660 mm / max. 2.000 mm Schiebetürbreite (Flügelbreite) bei hälftiger
  Aufteilung der Öffnung + 30 mm Überstand der Schiebetür zum Festteil, abzgl. 2 mm Luft zur seitlichen Wand (mind.)
• Fixlänge 4.000 mm - nach Ihrer Angabe
• erhältlich in:

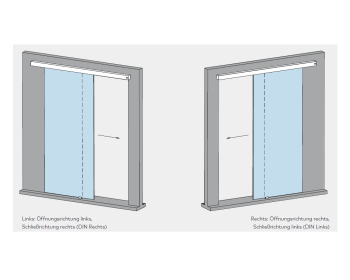

• DIN links - nach rechts öffnend - nach links schließend
• DIN rechts - nach links öffnend - nach rechts schließend (nach Ihrer Auswahl)

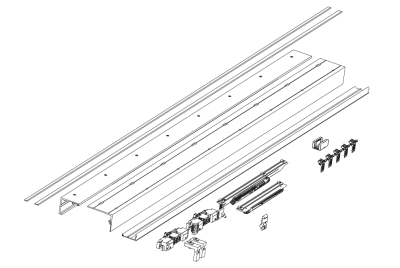

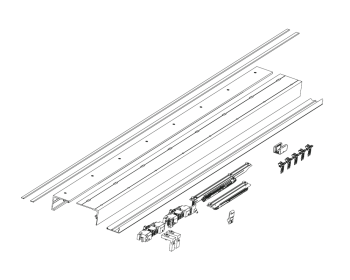

• inkl. aller notwendiger Profile für die Deckenmontage / Verblendung
• 2 Klemm-Laufwagen für 8 bis 13,5 mm Glasdicke, incl. Aushebeschutz
• 2 Endanschläge inkl. Fangvorrichtung
• inkl. Sichtschutzbürsten
• inkl. Dormotion-Einheiten (SoftStop)

- Die Träger in der Wandtasche bzw.  das obere Aufnahmeprofil in der Trockenbauwand sind bauseits zu stellen.
- Ein Wandtaschenbausatz zum Bau/Beplanken einer Wandtasche bis 2.800 mm Türhöhe sind optional erhältlich, bitte fragen Sie bei uns an.

• Abmessungen des Glases: minimal 660 mm / maximal 2.000 mm Schiebetürbreite
• ebenfalls bei Verwendung der DORMOTION-Funktion (SoftStop)
• maximales zulässiges Gesamtgewicht 80 kg
• maximale Türhöhe bis 3.000 mm realisierbar, bei Beachtung des Gesamtgewichtes
• geeignet für 8 bis 13,5 mm Glasdicke (ESG und VSG)
• Einstand des Glases in der Laufschiene / Decke 28 mm
• Luftabzug zum Boden 10 mm (+4 mm/-2 mm)
• Laufschiene 95 mm tief / 61 mm hoch
• Systemmaße sind auf die üblichen Trockenbau-Wandaufbauten mit 150 mm Wandstärke, doppelt beplankt ausgelegt (Innenmaß 100 mm)
• Verwendung von Griffmuscheln ist möglich, max. Auftrag auf das Glas je Seite 5 mm empfohlen

• Berechnung der empfohlenen Höhe des Glases effektiv:

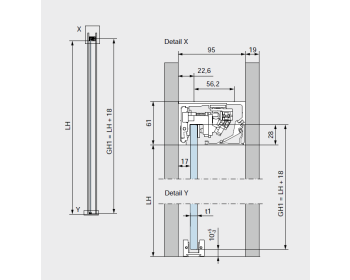

• bei Deckenschlitzmontage:
  Lichte Höhe vom Fertigfußboden bis Unterkante der Decke
  +18 mm  (Öffnung Höhe + 28 mm Glaseinstand im Profil - 10 mm Bodenluft)


• bei sichtbarer Deckenmontage:
  Lichte Höhe vom Fertigfußboden bis Unterkante der Decke:
  - 43 mm  (Öffnung Höhe -33 mm Luftabzug im Profil - 10 mm Bodenluft)


• Glasberechnung per m²:  Glasdicke x 2,5 kg/m²



wichtiger Montagehinweis:

Bei Verbau in einer zu verkleidenden Wandtasche, als auch bei Deckenschlitzlösung innerhalb einer Trockenbauwand,
darf die Befestigung der Verkleidung (z.B. Gipskartonplatte) NICHT am MUTO Schienenprofil erfolgen.
Durch eine Befestigung am Profil könnte eine Beschädigung der verbauten Schiebetürtechnik hervorgerufen werden.

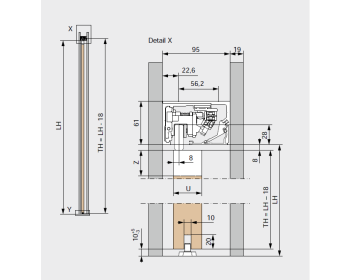

Bei Einbau einer Holzschiebetür (28 - 40 mm) benötigen Sie ein Adapterprofil, welches in die Laufwagen eingespannt und mit dem Holz verschraubt wird.
