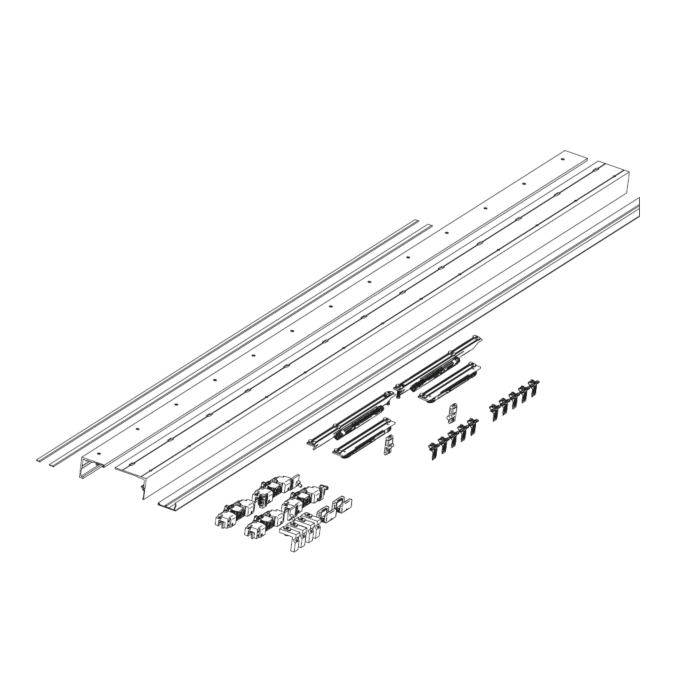

MUTO Comfort L 80 Pocket Schiebetürbeschlag-Set für eine Wandtasche, für 2flügelige Schiebetür, Push-to-open Funktion, Fixlänge 6.000 mm

für 8 - 13,5 mm Glasdicke, oder Holzschiebetüren 28 - 40 mm (mit zusätzlich benötigtem Adapterprofil)
bitte anfragen

Artikelnummer: 36.168

* Pflichtfelder

Produkt anfragen
Um Anfragen zu diesem Produkt stellen zu können, konfigurieren Sie es bitte zuerst.
    • trägt bis zu 80 kg trägt bis zu 80 kg
    • Wohnbereich Wohnbereich
    • Soft-Stop Soft-Stop
    zzgl. 28,58 € Versandkosten
    für Lieferungen nach Deutschland
    Lieferung zwischen 10.04.2024 und 12.04.2024
    Mehr zum
    Produkt:
    Details
    Zusatzinformation
    Beschlagfarben
    Technische Informationen
    Hersteller
    Details

    DORMA Schiebetürbeschlag für Wandtaschenlösung - MUTO Comfort L 80 Pocket;
    mit SoftStop (SoftClose) und Push-to-open Funktion

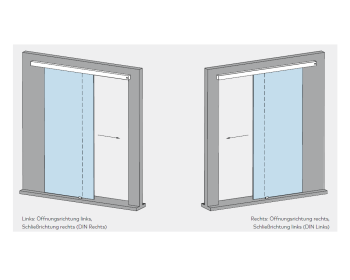

    - für eine zweiflügelige Glasschiebetür oder Holzschiebetür

    Folgende Verbauarten sind möglich:
    Eine sichtbare Deckenmontage, bei seitlicher Einfahrt in eine Wandtasche.
    Kein sichtbares Profil an der Decke, da dieses in einem Deckenschlitz einzulassen ist und die Schiebetür in die Wand fährt.

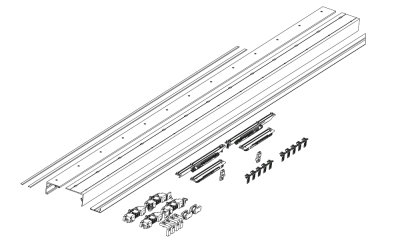

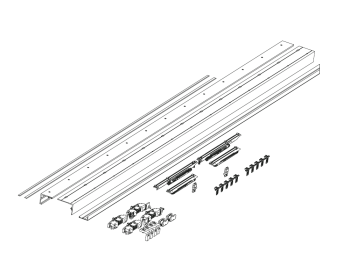

    • für mind. a´ 660 mm bis max. a´ 1.500 mm Schiebetürbreite (Flügelbreite)
    • Fixlänge 6.000 mm - nach Ihrer Angabe
    • inkl. aller notwendiger Profile für die Deckenmontage / Verblendung
    • 2 Klemm-Laufwagen für 8 bis 13,5 mm Glasdicke, incl. Aushebeschutz
    • 2 Endanschläge inkl. Fangvorrichtung

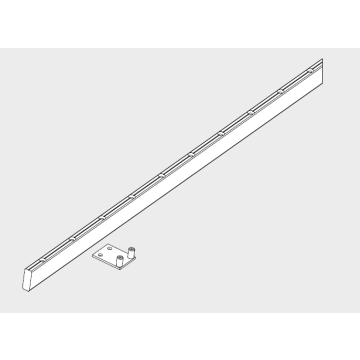

    • 1 Bodenführung
    • inkl. Sichtschutzbürsten
    • inkl. 1 Dormotion-Einheit (SoftStop), für die Schließseite
    • inkl. 1 Push-to-open Einheit, für die Öffnungsseite

    - Die Träger in der Wandtasche bzw.  das obere Aufnahmeprofil in der Trockenbauwand sind bauseits zu stellen.

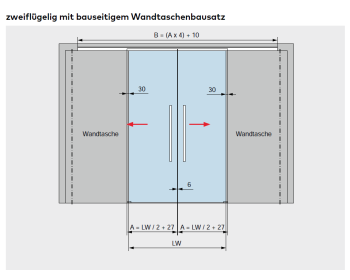

    - Ein Wandtaschenbausatz zum Bau/Beplanken einer Wandtasche bis 2.800 mm Türhöhe sind optional erhältlich, bitte fragen Sie bei uns an.

    technische Hinweise / Informationen:
    • Abmessungen des Glases: minimal 660 mm / maximal 1.500 mm Schiebetürbreite je Flügel
    • maximales zulässiges Gesamtgewicht 80 kg je Flügel
    • maximale Türhöhe bis 3.000 mm realisierbar, bei Beachtung des Gesamtgewichtes
    • geeignet für 8 bis 13,5 mm Glasdicke (ESG und VSG)
    • Einstand des Glases in der Laufschiene / Decke 28 mm
    • Luftabzug zum Boden 10 mm (+4 mm/-2 mm)
    • Laufschiene 95 mm tief / 61 mm hoch
    • Systemmaße sind auf die üblichen Trockenbau-Wandaufbauten mit 150 mm Wandstärke, doppelt beplankt ausgelegt (Innenmaß 100 mm)
    • Push-to-open Funktion, holt die vollständig eingefahrene Tür wieder aus der Wandtasche (Verwendung von Griffmuscheln ist möglich, max. Auftrag auf das Glas je Seite 5 mm empfohlen)

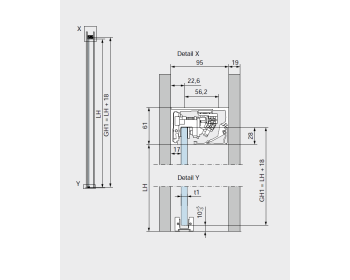

    • Berechnung der empfohlenen Höhe des Glases effektiv:

      • bei Deckenschlitzmontage:
        Lichte Höhe vom Fertigfußboden bis Unterkante der Decke
        +18 mm  (Öffnung Höhe + 28 mm Glaseinstand im Profil - 10 mm Bodenluft)

      • bei sichtbarer Deckenmontage:
        Lichte Höhe vom Fertigfußboden bis Unterkante der Decke:
        - 43 mm  (Öffnung Höhe -33 mm Luftabzug im Profil - 10 mm Bodenluft)

    • Glasberechnung per m²:  Glasdicke x 2,5 kg/m²

    wichtiger Montagehinweis:

    Bei Verbau in einer zu verkleidenden Wandtasche, als auch bei Deckenschlitzlösung innerhalb einer Trockenbauwand,
    darf die Befestigung der Verkleidung (z.B. Gipskartonplatte) NICHT am MUTO Schienenprofil erfolgen.
    Durch eine Befestigung am Profil könnte eine Beschädigung der verbauten Schiebetürtechnik hervorgerufen werden.

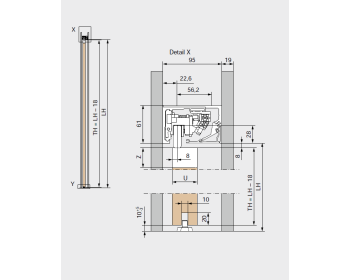

    Bei Einbau einer Holzschiebetür (28 - 40 mm) benötigen Sie ein Adapterprofil, welches in die Laufwagen eingespannt und mit dem Holz verschraubt wird.

    Zusatzinformation
    Hersteller Dorma
    Beschlagfarben

    Darstellung von DORMA GLAS Beschlagfarben

    LM silber eloxiert      LM Niro eloxiert (Edelstahloptik)      LM weiß      LM schwarz beschichtet (matt/ähnl. RAL 9005)

    Bitte beachten Sie, das die Ansicht der Farben am PC oder mobilen Endgeräten etwas zum Original abweichen kann.


    Weitere Farben, welche standardmäßig nicht für alle Artikel zur Verfügung stehen (z.B. alte Farbgeneration) sind über LM Sondereloxaltöne SE oder Sonderfarben SF auf Anfrage möglich:

    LM Sondereloxaltöne SE (199)      Sonderfarben SF (399)
