DORMA MUTO Comfort M 60 2.0 Schiebetürbeschlag-Set zur Deckenmontage, bis 1.300 mm Flügelbreite mit SoftStop, auf Mass

DORMA MUTO Comfort M 60 2.0 Schiebetürbeschlag für Deckenmontage mit Soft-Stop

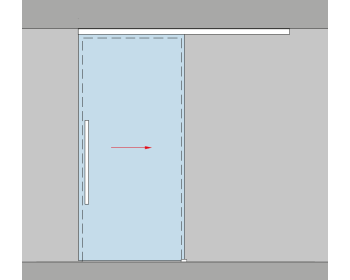

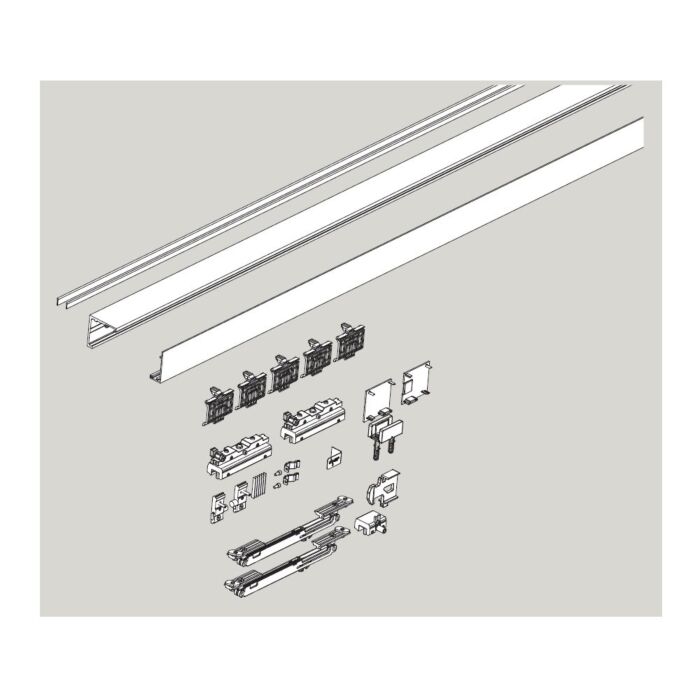

für eine Glasschiebetür, bestehend aus:

• Laufschienenlänge 2.600 mm (kürzbar) - Auf Anfrage längere Laufschienen möglich.
• Abdeckprofillänge 2.600 mm (kürzbar)
• 2 Klemm-Laufwagen für 8 - 12 mm Glasdicke, incl. Aushebeschutz
• 2 Endanschläge inkl. Fangvorrichtung
• 1 Bodenführung
• 2 Stirnabdeckungen
• inkl. Sichtschutzbürsten für die Laufschiene max. 2.600 mm
• mit 1 Set Dormotion-Einheit (SoftStop/SoftClose)

technische Hinweise / Informationen:

• Abmessungen des Glases:
• minimale Flügelbreite 400 mm / 450 mm mit DORMOTION Einheit
  unter 600 mm empfehlen wir eine Glasdicke von mind. 10 mm zu verwenden,
  ab 600 mm kann eine Glasstärke von 8 mm verwendet werden, jeweils abhängig von der Höhe
• maximale Flügelbreite 1.300 mm
• maximale Flügelhöhe 2.500 mm,
  ab 2.200 mm Höhe empfehlen wir eine Glasdicke von mind. 10 mm zu verwenden
• maximales zulässiges Gesamtgewicht 60 kg
• geeignet für 8 - 12 mm Glasdicke (ESG / VSG mit weiterem Zubehör)
• Wandabstand des Glases : 15 mm bei wandbündiger Montage
• Einstand des Glases in der Laufschiene 19 mm
• Luftabzug zum Boden 10 mm
• Höheneinstellung am Laufwagen +4 mm/-2 mm
• Laufschiene 61 mm tief / 58 mm hoch

• empfohlener seitlicher Überstand des Glases je Wandseite mind. 30 mm
• Berechnung der empfohlenen Höhe des Glases effektiv:
  Lichte Höhe -49 mm  (Öffnung Höhe -39 mm Abzug Laufschienenprofil - 10 mm Bodenluft)

  Glasberechnung per m²:  Glasdicke x 2,5 kg/m²

Sollten bauseits Sockelleisten vorhanden sein, so muss ggfs. die Bodenführung in Richtung der Öffnung versetzt, oder die Sockelleiste ausgespart werden.
Sprechen Sie uns bitte an. Wir stimmen uns gern mit Ihnen ab.

Beachten Sie bitte zur Nutzbarkeit der Dormotion-Einheit (SoftStop) die Mindestflügelbreiten, unter Maßgabe der Montagemöglichkeiten.

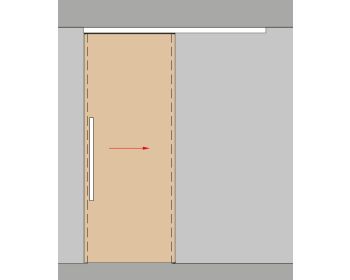

► Sollten Sie eine Holzschiebetür verbauen wollen, benötigen Sie zusätzlich das Adapterprofil 37.036, welches Sie seperat dazu bestellen können.

Montagehinweis - bei Montage in eine Decke / zwischen zwei fertige Wände an die Decke:

Auf Grund der Montage und der Einstellungen der Laufwagen / Endstopper usw., nach Einhängen der Tür in das Laufschienenprofil,
ist ein ungefährer Platzbedarf ab Vorderkante der Laufschiene (Seite der Deckblende) von ca. 150 mm noch erforderlich.
Diese Angabe ist ein Richtwert und abhängig von der individuellen Bausituation und des verwendeten Montagewerkzeuges.
