DORMA MUTO Comfort M 60 2.0 Schiebetürbeschlag zur Wandmontage, bis 1.300 mm Flügelbreite mit SoftStop, auf Mass

DORMA MUTO Comfort M 60 2.0 Schiebetürbeschlag für Wandmontage
für bis zu 1.300 mm Flügelbreite mit Soft-Stop

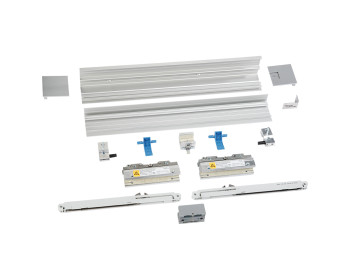

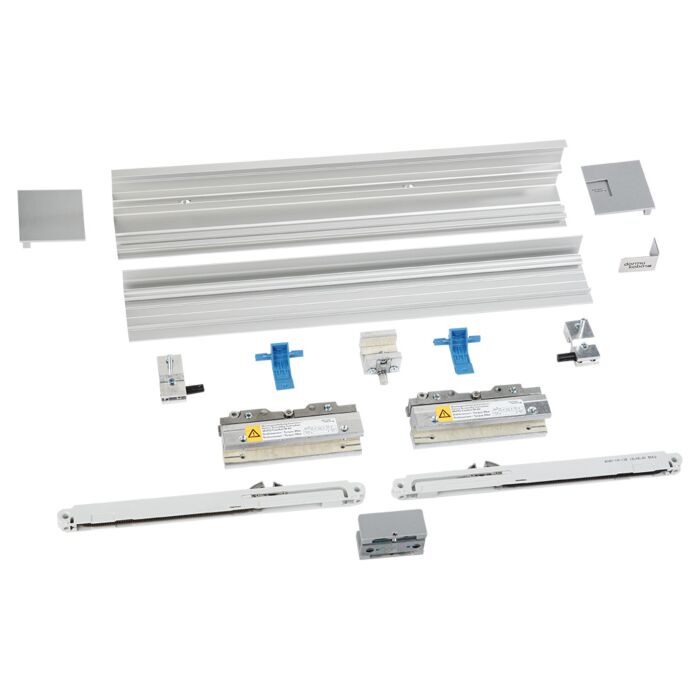

bestehend aus

• Laufschienenlänge 2.600 mm (kürzbar) - größere Abmessungen auf Anfrage möglich
• Abdeckprofillänge 2.600 mm (kürzbar) - größere Abmessungen auf Anfrage möglich
• 2 Klemm-Laufwagen für 8 - 12 mm Glasdicke, incl. Aushebeschutz
• 2 Endanschläge inkl. Fangvorrichtung
• 1 Bodenführung
• 2 Stirnabdeckungen
• inkl. Sichtschutzbürsten für die Laufschiene max. 2.600 mm
• mit 1 Set Dormotion-Einheit (SoftStop/SoftClose)

technische Hinweise / Informationen:

• Abmessungen des Glases:
• minimale Flügelbreite 400 mm / 450 mm mit DORMOTION Einheit
  unter 600 mm empfehlen wir eine Glasdicke von mind. 10 mm zu verwenden,
  ab 600 mm kann eine Glasstärke von 8 mm verwendet werden, jeweils abhängig von der Höhe
• maximale Flügelbreite 1.300 mm
• maximale Flügelhöhe 2.500 mm
  ab 2.200 mm Höhe empfehlen wir eine Glasdicke von mind. 10 mm zu verwenden
• maximales zulässiges Gesamtgewicht 60 kg
• geeignet für 8 - 12 mm Glasdicke (ESG / VSG mit weiterem Zubehör)
• Wandabstand des Glases : 15 mm
• Einstand des Glases in der Laufschiene 19 mm
• Luftabzug zum Boden 10 m
• Höheneinstellung am Laufwagen +4 mm/-2 mm
• Laufschiene 61 mm tief / 58 mm hoch

• empfohlener seitlicher Überstand des Glases je Wandseite mind. 30 mm
• Berechnung der empfohlenen Höhe des Glases effektiv:
  Lichte Höhe +39 mm  (Öffnung Höhe +30 mm Überstand + 19 mm Glaseinstand - 10 mm Bodenluft)
  mindestens jedoch Lichte Höhe +6 mm (=wandbündiger Abschluß der Laufschiene !)

  Glasberechnung per m²:  Glasdicke x 2,5 kg/m²

Sollten bauseits Sockelleisten vorhanden sein, so muss ggfs. die Bodenführung in Richtung der Öffnung versetzt, oder die Sockelleiste ausgespart werden.
Sprechen Sie uns bitte an. Wir stimmen uns gern mit Ihnen ab.

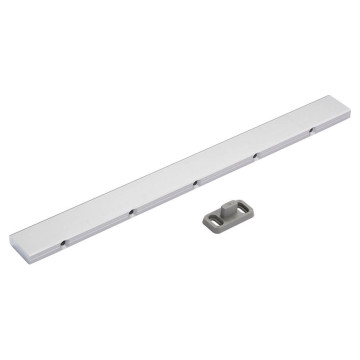

► Sollten Sie eine Holzschiebetür verbauen wollen, benötigen Sie zusätzlich das Adapterprofil 37.036, welches Sie seperat dazu bestellen können.
