vitris Portavant 150 Schiebetürbeschlag-Set, für 1flg. oder 2flg. Schiebetür mit Festteil /en

Vitris Portavant 150 Komplettset für 1- oder 2-flügelige Schiebetüren mit Festteil(en), Deckenmontage

vitris Portavant 150 Schiebetürbeschlag-Set zur Deckenmontage, für 1 flg. oder 2 flg. Schiebetür mit Festteil /en; mit Comfort Stop (Soft-Stop) und Endlageneinzug

Das Vitris Portavant 150 Komplettset bietet eine umfassende Lösung für 1- oder 2-flügelige Schiebetüren mit Festteilen. Speziell für die Deckenmontage entwickelt, überzeugt das System durch seine leise und stabile Funktion. Hergestellt aus hochwertigen Materialien, ist es ideal für moderne, großflächige Türinstallationen. Entdecken Sie weitere Schiebetürbeschläge in unserem Sortiment!

erhältlich für eine:

• 1 flügelige Schiebetür mit Festteil oder

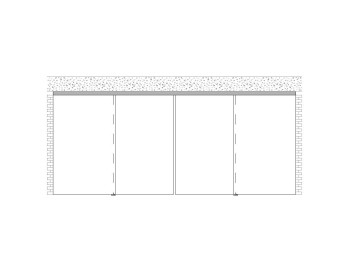

• 2 flügelige Schiebetür mit Festteilen, nach Ihrer Auswahl

für eine 1 flg. Schiebetür mit Festteil bestehend aus:

• inkl. aller notwendiger Profile für die Deckenmontage / Verblendung / Festteilmontage bis 5.996 mm Länge
• 2 x Klemm-Laufwagen für 10 bis 12,76 mm Glasdicke, höhenverstellbar
• 2 x Dämpfungs- und Einzugssystem (COMFORT STOP und PERFECT CLOSE)
• 2 x Endanschläge
• 1 x Grundplatte Bodenführung
• 1 x Bodenführung
• 1 x Montagehilfsmittel
• 2 x Halter zur Aufnahme eines Festflügels in der Festflügelhalteschiene


• Endkappen

Hinweis: Endkappen werden nur benötigt, wenn die Stirnseiten der Profile sichtbar sind.

• in silberfarbig eloxiert

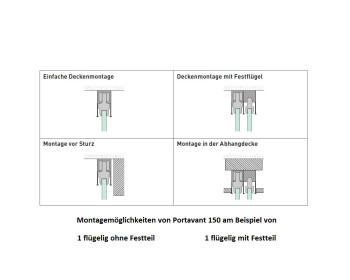

• geeignet zur
• Deckenmontage
• Montage in der Deckennut, kein sichtbares Profil an der Decke
• vor dem Sturz
• in Abhängdecken
• sämtliche Komponenten werden von der Stirnseite in die Laufschiene eingeführt
• die mit den Klemmbacken bestückte Glasscheibe wird von unten eingehangen
• alle Einstellungen wie z. B. der Höhe und der Endlagen werden ebenfalls von unten vorgenommen
• Laufschienenlänge bis 5.996 mm erhältlich

technische Hinweise / Informationen:

• Abmessungen des Glases:   Breite minimal 960 mm
• ► das Verhältnis von Höhe zu Breite des Flügels darf maximal 3:1 betragen


• zulässiges Gesamtgewicht von minimal 50 bis maximal 150 kg
• geeignet für 10 und 12 mm Glasdicke (ESG / VSG)
• beidseitig mit Dämpfung (Soft-Stop) und Endlageneinzug
• Wandabstand des Glases : 25 mm
• Einstand des Glases in der Laufschiene 16 mm
• Luftabzug zum Boden: 15 mm
• Laufschiene 37 mm tief / 70 mm hoch
• keine Glasbearbeitung notwendig
• Korrosionsbeständigkeit (für Feuchträume im Innenbereich geeignet gemäß DIN EN 1527/1670)

• empfohlener seitlicher Überstand des Glases je Wandseite mind. 35 mm
• Berechnung der empfohlenen Höhe des Glases effektiv:
  Lichte Höhe vom Fertigfußboden bis Unterkante der Decke - 69 mm

  Glasberechnung per m²:  Glasdicke x 2,5 kg/m²

Die Berechnungsgrundlagen entnehmen Sie bitte den technischen Details im Reiter "technische Informationen".
Beachten Sie bitte das die Berechnung der Flügelhöhen (Glasmaße) basiert auf der Grundlage das die Laufschiene sturzbündig montiert wird.

Zur Ausführung dieses Schiebtürsets erhalten Sie Skizzen zur Prüfung und Freigabe.

In Abhängigkeit der Einbaumöglichkeiten können ggfs. kleinere oder größere Öffnungen mit diesem Set ausgeführt werden.
Dies muss jedoch im Vorfeld abgestimmt werden, wir führen hier eine Abstimmung mit dem technischen Service des Herstellers durch.

Wir bieten Ihnen Ihre Wunschausführung gern an.

Bei Bedarf bieten wir Ihnen gern dieses Schiebetürsystem komplett mit Glas an.

Bitte teilen Sie uns Ihre Vorstellungen und die Lichten Öffnungsmaße der Maueröffnung (des Durchganges) mit.

► Sollten Sie eine Holzschiebetür verbauen wollen, fragen Sie bitte bei uns an.
