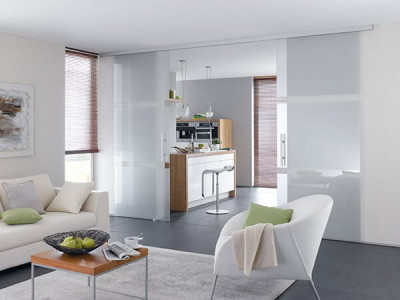

vitris Portavant G 120 Schiebetürbeschlag-Set, für 2flg. Schiebetür

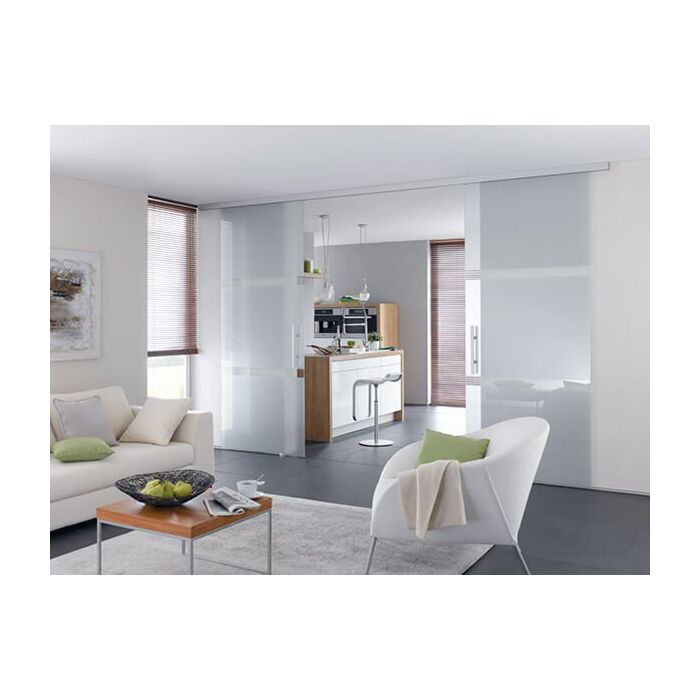

vitris Portavant G 120 Schiebetürbeschlag-Set für 2flg. Schiebetür zur Wand oder Deckenmontage,
bis zu 1.513 mm Flügelbreite; mit Comfort Stop (Soft-Stop) und Endlageneinzug

erhältlich - nach Ihrer Auswahl:

• Laufschiene 3.496 mm, bis zu 888 mm Flügelbreite, bei einer max. Lichten Öffnung von 1.710 mm
• Laufschiene 3.996 mm, bis zu 1.013 mm Flügelbreite, bei einer max. Lichten Öffnung von 1.960 mm
• Laufschiene 5.996 mm, bis zu 1.513 mm Flügelbreite, bei einer max. Lichten Öffnung von 2.960 mm

Diese Angaben sind von GLASundBESCHLAG.de, um den Flügel komplett vor die Wand zu schieben,
ohne Berücksichtigung von WSZ (siehe techn. Info vom Hersteller).

für eine Glasschiebetür, bestehend aus:

• Laufschienenlänge 3.496 / 3.996 / 5.996 mm (kürzbar)

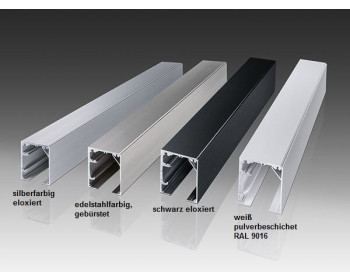

• Blende 3.496 / 3.996 / 5.996 mm (kürzbar)
• 1x Zubehör-Set Tür für Flügelmasse von 60 bis 120 kg
• 2x je Flügel Comfort Stop (Soft-Stop) und Endlageneinzug

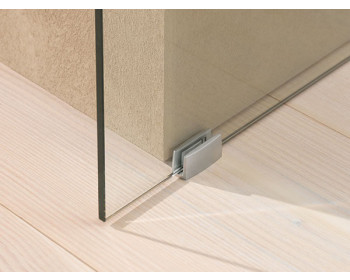

• 1x Bodenführung
• 1x Endkappen (Paar) Wand-/Deckenmontage

technische Hinweise / Informationen:

• Abmessungen des Glases:   minimal 580 mm / maximal 888 / 1.013 / 1.513 mm
• Hinweis: bei kleineren Flügelbreiten empfehlen wir eine Glasdicke von 10 mm, in Abhängigkeit von der Höhe
• maximale Flügelhöhe 3.941 mm bei 1.513 mm Flügelbreite und 8 mm Glasdicke
  das Verhältnis von Höhe zu Breite des Flügels darf maximal 3:1 betragen
• zulässiges Gesamtgewicht von minimal 60 bis maximal 120 kg
  bei einem Flügelgewicht unter 60 kg müssen die enthaltenen Dämpfer gegen die schwächeren Dämpfer ausgetauscht werden,
  diese müssen seperst dazu bestellt werden (Art.-Nr. 627.260.0000.000)
• geeignet für 8, 10 und 12 mm Glasdicke ESG,
  bei VSG 8,76, 10,76 und 12,76 mm
• beidseitig mit Dämpfung (Soft-Stop) und Endlageneinzug
• Wandabstand des Glases : 21 mm
• Einstand des Glases in der Laufschiene 20 mm
• Luftabzug zum Boden: 10 mm
• Laufschiene 59 mm tief / 69 mm hoch
• Abstand Bodenführung zur Wand: 12 mm
• keine Glasbearbeitung notwendig

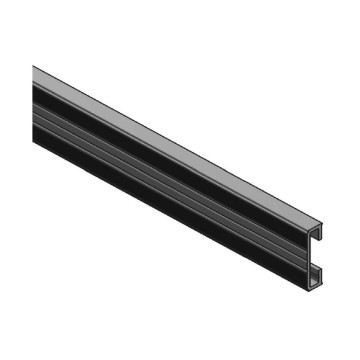

• für nahezu alle Einbausituationen - auch bei Zargen (Distanzprofile seperat erhältlich)
• Korrosionsbeständigkeit (für Feuchträume im Innenbereich geeignet gemäß DIN EN 1527/1670)

• empfohlener seitlicher Überstand des Glases je Wandseite mind. 35 mm
• Berechnung der empfohlenen Höhe des Glases effektiv:
  Lichte Höhe + 45 mm  (Öffnung Höhe + 35 mm Überstand + 20 mm Glaseinstand - 10 mm Bodenluft)
  mindestens jedoch Lichte Höhe + 10 mm (=wandbündiger Abschluß der Laufschiene !)

  Glasberechnung per m²:  Glasdicke x 2,5 kg/m²

Sollten bauseits Sockelleisten oder eine Türzarge vorhanden sein,
sprechen Sie uns bitte an. Wir stimmen uns gern mit Ihnen ab.

► Sollten Sie eine Holzschiebetür verbauen wollen, fragen Sie bitte bei uns an.

Wir können Ihnen dieses Schiebetürbeschlag-Set auch in Fixlänge bis 5.996 mm anbieten, sollten Sie Interesse haben, fragen Sie bitte bei uns an.
