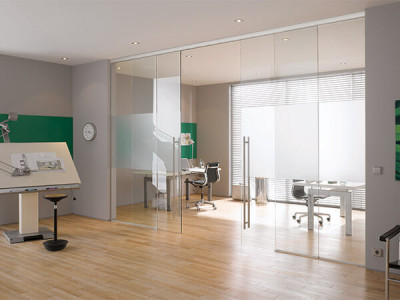

vitris Portavant M 80 Schiebetürbeschlag-Set, für 2flg. Schiebetür mit Festteil beidseitig

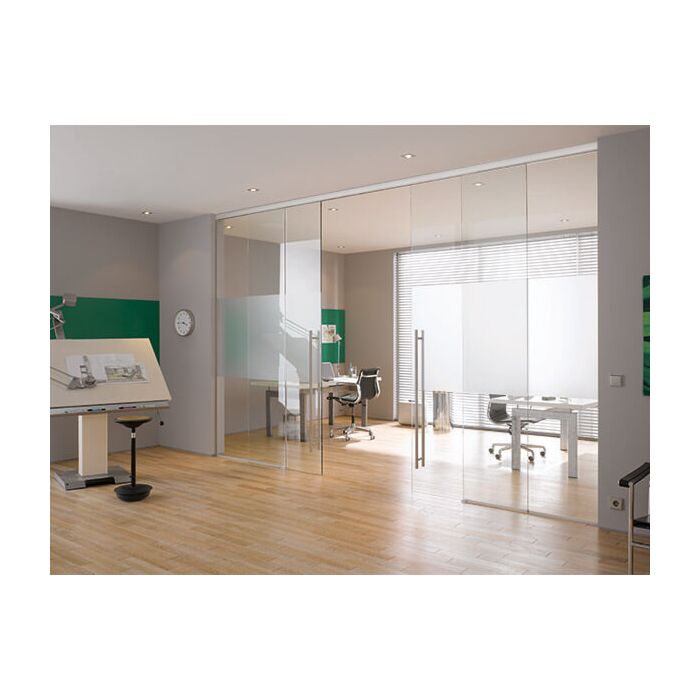

Vitris Portavant M80 Komplettset für 2-flügelige Schiebetüren mit beidseitigem Festteil, Deckenmontage

vitris Portavant M 80 Schiebetürbeschlag-Set zur Deckenmontage, für 2flügelige Schiebetür mit Festteil beidseitig, bis zu 1.248 mm Breite je Flügel; mit Comfort Stop (Soft-Stop) und Endlageneinzug

Das Vitris Portavant M80 Komplettset bietet eine umfassende Lösung für 2-flügelige Schiebetüren mit Festteilen auf beiden Seiten. Entwickelt für Deckenmontage, überzeugt das System durch seine leise und zuverlässige Funktion. Hergestellt aus hochwertigen Materialien, ist es ideal für moderne und funktionale Innenraumlösungen. Entdecken Sie weitere Schiebetürbeschläge in unserem Sortiment!

erhältlich:

• Laufschiene 2.996 mm, bis zu 748 mm Breite je Schiebetürflügel
• Laufschiene 3.996 mm, bis zu 998 mm Breite je Schiebetürflügel
• Laufschiene 4.996 mm, bis zu 1.248 mm Breite je Schiebetürflügel - nach Ihrer Auswahl

für eine Glasschiebetür, bestehend aus:

• Laufschiene Deckenmontage mit Festteil Länge 1.996 / 3.996 / 4.996 mm (kürzbar)
• Blende 1.996 / 3.996 / 4.996 mm (kürzbar)
• 2x Zubehör-Set Tür für Flügelmasse von 50 bis 80 kg
• 4x Comfort Stop (Soft-Stop) und Endlageneinzug (je Flügel 2x)
• 2x Bodenführung
• 1x Endkappen (Paar) Deckenmontage mit Festteil
• 2x 1.200 mm selbstklebende PET-Einlage

technische Hinweise / Informationen:

• Abmessungen des Glases:   minimal 330 mm / maximal 748 / 998 / 1.248 mm
• Hinweis: bei kleineren Flügelbreiten empfehlen wir eine Glasdicke von 10 mm, in Abhängigkeit von der Höhe
  ► das Verhältnis von Höhe zu Breite des Flügels darf maximal 3:1 betragen
• zulässiges Gesamtgewicht von minimal 50 bis maximal 80 kg
• Schiebeflügel: für 8 und 10 mm Glasdicke geeignet (ESG / VSG)
• Festteil: für 10 und 12 mm Glasdicke geeignet (ESG / VSG)


• Schiebeflügel beidseitig mit Dämpfung (Soft-Stop) und Endlageneinzug
• Höhenverstellung ± 3 mm
• Glasabstand zwischen Glasschiebetür und Festteil: 19 mm
• Einstand des Glases (Schiebeflügel) in der Laufschiene: 18 mm
• Einstand des Glases (Festteil) in der Laufschiene: 14 mm
• Luftabzug zum Boden (Schiebeflügel): 10 mm
• Luftabzug zum Boden (Festteil): 6 mm
• Abstand zwischen den Schiebetürflügeln im geschlossen Zustand: 4 mm
• Laufschiene mit Seitenteilprofil 73 mm tief / 59 mm hoch
• keine Glasbearbeitung notwendig
• Korrosionsbeständigkeit (für Feuchträume im Innenbereich geeignet gemäß DIN EN 1527/1670)

• empfohlener seitlicher Überstand des Glases zum Festteil mind. 35 mm
• Berechnung der empfohlenen Höhe des Schiebetürflügels effektiv:
  Lichte Höhe - 51 mm  (Öffnung Höhe - 41 mm Luftabzug im Profil - 10 mm Bodenluft)

  Berechnung der Flügel-/Festteilbreite:
  Lichte Gesamtbreite geteilt durch 4, minus 2 mm, Luft zur seitlichen Wand und Abstand der Schiebetürflügel zueinander
  Zuschlag entweder bei den Schiebetürflügeln oder den Festteilen von 35 mm als Überstand;
  oder aber bei mittiger Aufteilung je Glasteil + 17,5 mm

  Festteilhöhe:
  Lichte Höhe - 45 mm Profilabzug oben für das Seitenteilprofil;
  bei Verwendung des Bodenprofils unten minus 6 mm.
  Ansonsten rechnen Sie unten den Abzug oder Bodeneinstand nach Ihrer Ausführungsplanung.

  Glasberechnung per m²:  Glasdicke x 2,5 kg/m²


Wir empfehlen die Verwendung zur unteren Anbindung des Festteils zum Fußboden mittels eines Bodenprofiles.
Zur seitlichen Rahmung des Festteils kann ein U-Profil 20x20x20x2 mm verwendet werden. (Luftabzug in der Regel bei dem U-Profil 5 mm).

Weiterhin kann es sinnvoll sein die Profile etwas kleiner zu bestellen, das der Durchgang breit ist, um bei der Montage das Profil einfacher einzubringen.
Anderenfalls bei Bedarf bauseits leicht anpassen.

Hinweis:

Sie können die Profile ganz nach Bedarf auf die bauseitigen Glasbreiten angepassen.

Für eine Stirnmontage mit Festflügel wird zusätzlich ein Zubehör-Ergänzungsset (Artikel 626.400.0000.000) benötigt, bitte fragen sie den Artikel bei uns an.

► Sollten Sie eine Holzschiebetür verbauen wollen, fragen Sie bitte bei uns an.

Wir können Ihnen dieses Schiebetürbeschlag-Set auch in Fixlänge bis 4.996 mm anbieten, sollten Sie Interesse haben, fragen Sie bitte bei uns an.
