Details

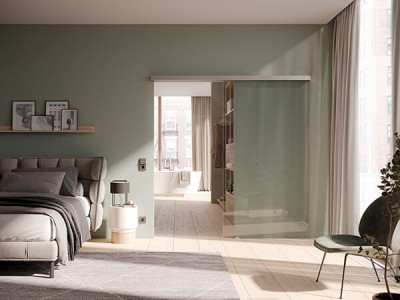

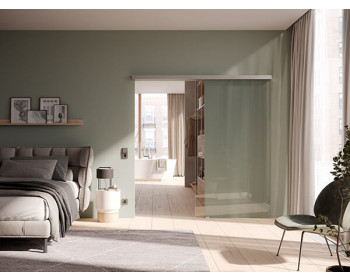

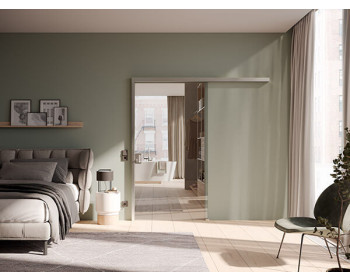

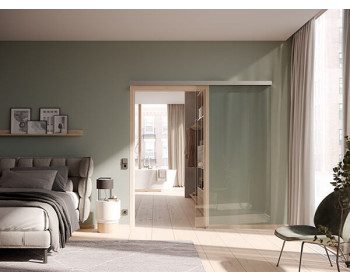

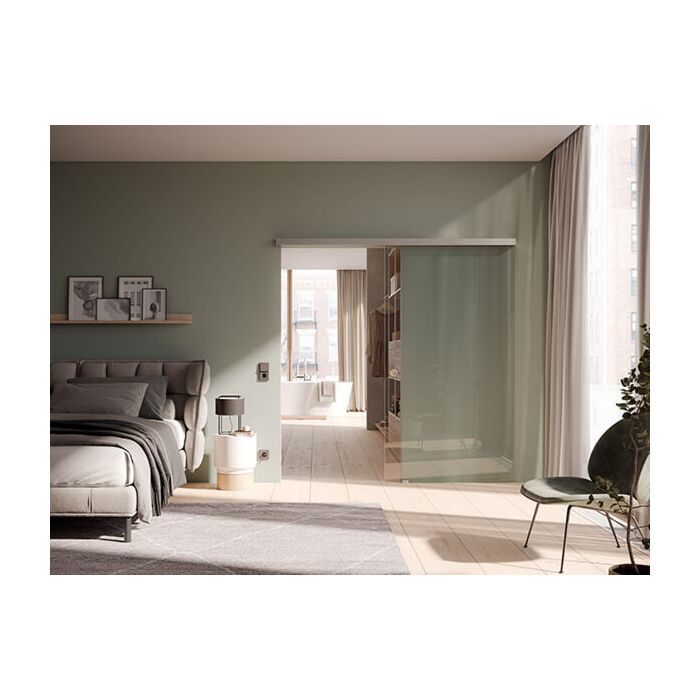

vitris Portavant M 80 Schiebetürbeschlag-Set zur Wand oder Deckenmontage,
bis zu 1.495 mm Flügelbreite; mit Comfort Stop (Soft-Stop) und Endlageneinzug
erhältlich:
- Laufschiene 1.996 mm, bis zu 995 mm Flügelbreite
- Laufschiene 2.496 mm, bis zu 1.245 mm Flügelbreite
- Laufschiene 2.996 mm, bis zu 1.495 mm Flügelbreite - nach Ihrer Auswahl
für eine Glasschiebetür, bestehend aus:
- Laufschienenlänge 1.996 / 2.496 / 2.996 mm (kürzbar)

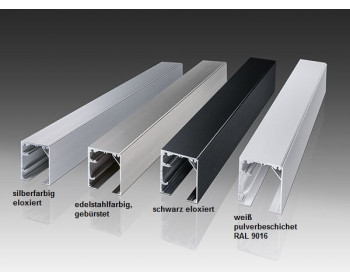

- Blende 1.996 / 2.496 / 2.996 mm (kürzbar)
- 1x Zubehör-Set Tür für Flügelmasse von 50 bis 80 kg
- 2x je Flügel Comfort Stop (Soft-Stop) und Endlageneinzug

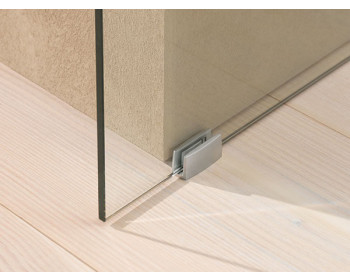

- 1x Bodenführung
- 1x Endkappen (Paar) Wand-/Deckenmontage
technische Hinweise / Informationen:
- Abmessungen des Glases: minimal 330 mm / maximal 995 / 1.245 / 1.495 mm
- Hinweis: bei kleineren Flügelbreiten empfehlen wir eine Glasdicke von 10 mm, in Abhängigkeit von der Höhe
- maximale Flügelhöhe 2.650 mm bei 1.495 mm Flügelbreite und 8 mm Glasdicke
► das Verhältnis von Höhe zu Breite des Flügels darf maximal 3:1 betragen - zulässiges Gesamtgewicht von minimal 50 bis maximal 80 kg
- geeignet für 8 und 10 mm Glasdicke (ESG / VSG)
- beidseitig mit Dämpfung (Soft-Stop) und Endlageneinzug
- Höhenverstellung ± 3 mm
- Wandabstand des Glases : 19 mm
- Einstand des Glases in der Laufschiene 18 mm
- Luftabzug zum Boden: 10 mm
- Laufschiene 55 mm tief / 59 mm hoch
- Abstand Bodenführung zur Wand: 12 mm
- keine Glasbearbeitung notwendig
- für nahezu alle Einbausituationen - auch bei Zargen (Distanzprofile seperat erhältlich)
- Korrosionsbeständigkeit (für Feuchträume im Innenbereich geeignet gemäß DIN EN 1527/1670)
- empfohlener seitlicher Überstand des Glases je Wandseite mind. 35 mm
- Berechnung der empfohlenen Höhe des Glases effektiv:
Lichte Höhe + 43 mm (Öffnung Höhe + 35 mm Überstand + 18 mm Glaseinstand - 10 mm Bodenluft)
mindestens jedoch Lichte Höhe + 8 mm (=wandbündiger Abschluß der Laufschiene !)
Glasberechnung per m²: Glasdicke x 2,5 kg/m²
Sollten bauseits Sockelleisten oder eine Türzarge vorhanden sein,
sprechen Sie uns bitte an. Wir stimmen uns gern mit Ihnen ab.
► Sollten Sie eine Holzschiebetür verbauen wollen, fragen Sie bitte bei uns an.
Wir können Ihnen dieses Schiebetürbeschlag-Set auch in Fixlänge bis 4.996 mm anbieten, sollten Sie Interesse haben, fragen Sie bitte bei uns an.
Zusatzinformation
Hersteller | Willach |
---|
Technische Informationen
Technische Informationen:
Montageanleitung
Montageanleitungen
Hersteller

Über Willach
Willach Beschlagtechnik - seit 1889.
Deutscher Markenhersteller mit dem Fokus auf Beschläge für Glasschiebetüren, Balkon- und Terrassenverglasungen.
Durchdachte Lösungen, neueste Technik zu fairen Preisen bei sehr guter Qualität.
Darüber hinaus bietet Willach ausserhalb unseres Bereiches noch ein vielseitiges Sortiment an Ausrüstungsgegenständen
für Apotheken und Krankenhäuser.
