Details

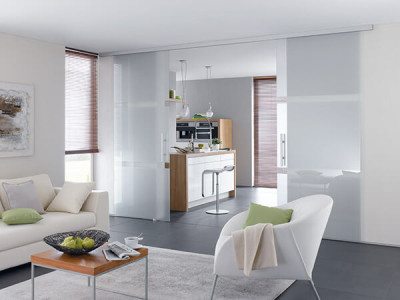

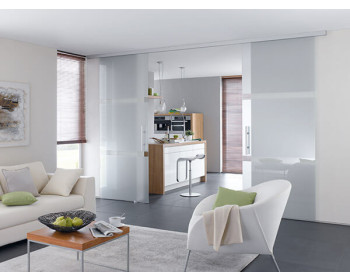

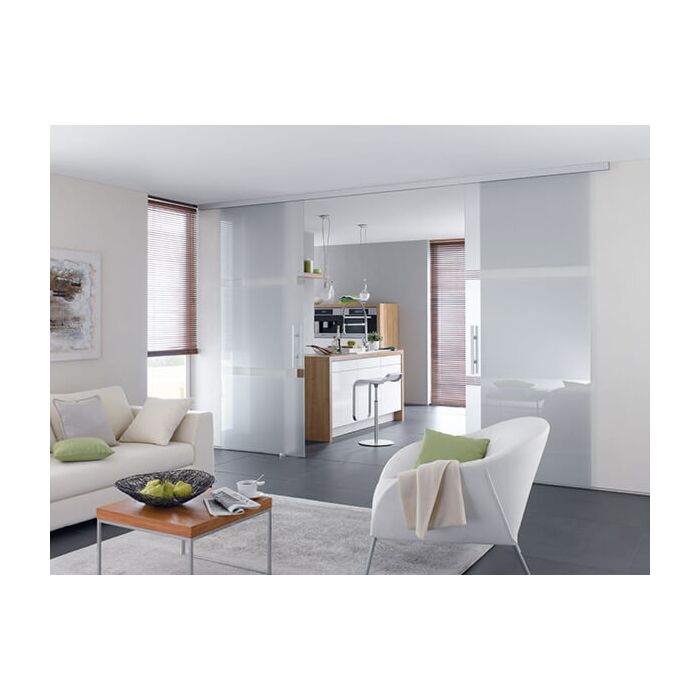

vitris Portavant M 50 Schiebetürbeschlag-Set zur Wand oder Deckenmontage,
für eine 2flügelige Schiebetür, bis zu 1.246 mm Breite je Schiebeflügel;
mit Comfort Stop (Soft-Stop) und Endlageneinzug
erhältlich:
- Laufschiene 2.996 mm, bis zu 746 mm je Flügelbreite
- Laufschiene 3.996 mm, bis zu 996 mm je Flügelbreite
- Laufschiene 4.996 mm, bis zu 1.246 mm je Flügelbreite - nach Ihrer Auswahl
für eine 2 flügelige Glasschiebetür, bestehend aus:
- Laufschienenlänge 2.996 / 3.996 / 4.996 mm (kürzbar)
- Blende 2.996 / 3.996 / 4.996 mm (kürzbar)
- 2x Zubehör-Set Tür für Flügelmasse von 20 bis 50 kg
- 4x Comfort Stop (Soft-Stop) und Endlageneinzug (je Flügel 2x)

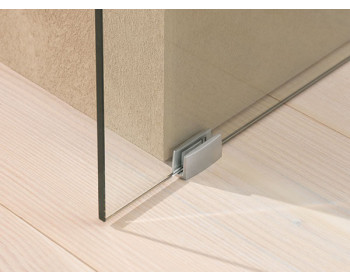

- 2x Bodenführung
- 1x Endkappen (Paar) Wand-/Deckenmontage
technische Hinweise / Informationen:
- Abmessungen des Glases: minimal 330 mm / maximal 746 / 996 / 1.246 mm
- Hinweis: bei kleineren Flügelbreiten empfehlen wir eine Glasdicke von 10 mm, in Abhängigkeit von der Höhe
- maximale Flügelhöhe 2.500 mm bei 996 mm Flügelbreite und 8 mm Glasdicke
► das Verhältnis von Höhe zu Breite des Flügels darf maximal 3:1 betragen - zulässiges Gesamtgewicht von minimal 20 bis maximal 50 kg
- geeignet für 8 und 10 mm Glasdicke (ESG / VSG)
- je Schiebetürflügel beidseitig mit Dämpfung (Soft-Stop) und Endlageneinzug
- Höhenverstellung ± 3 mm
- Wandabstand des Glases : 19 mm
- Einstand des Glases in der Laufschiene 18 mm
- Luftabzug zum Boden: 10 mm
- Abstand zwischen den Schiebeflügeln: 4 mm im geschlossenen Zustand

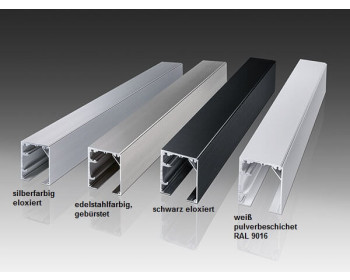

- Laufschiene 55 mm tief / 59 mm hoch
- Abstand Bodenführung zur Wand: 12 mm
- keine Glasbearbeitung notwendig
- für nahezu alle Einbausituationen - auch bei Zargen (Distanzprofile seperat erhältlich)
- Korrosionsbeständigkeit (für Feuchträume im Innenbereich geeignet gemäß DIN EN 1527/1670)
- empfohlener seitlicher Überstand des Glases je Wandseite mind. 35 mm
- Berechnung der empfohlenen Höhe des Glases effektiv:
Lichte Höhe + 43 mm (Öffnung Höhe + 35 mm Überstand + 18 mm Glaseinstand - 10 mm Bodenluft)
mindestens jedoch Lichte Höhe + 8 mm (=wandbündiger Abschluß der Laufschiene !)
Glasberechnung per m²: Glasdicke x 2,5 kg/m²
Sollten bauseits Sockelleisten oder eine Türzarge vorhanden sein,
sprechen Sie uns bitte an. Wir stimmen uns gern mit Ihnen ab.
► Sollten Sie eine Holzschiebetür verbauen wollen, fragen Sie bitte bei uns an.
Wir können Ihnen dieses Schiebetürbeschlag-Set auch in Fixlänge bis 4.996 mm anbieten, sollten Sie Interesse haben, fragen Sie bitte bei uns an.
