WSS SPRINT NOVA 180 Schiebetürbeschlag als SET zur Deckenmontage
für einzelne Glasschiebetür aus ESG- oder VSG-Glas; Laufschienenlänge 1.900 mm
Tragfähig bis 180 kg, somit auch für sehr große/schwere Schiebetüren geeignet

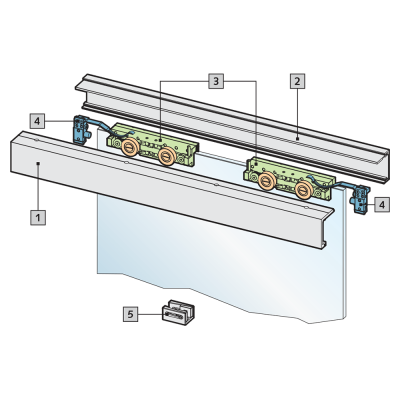

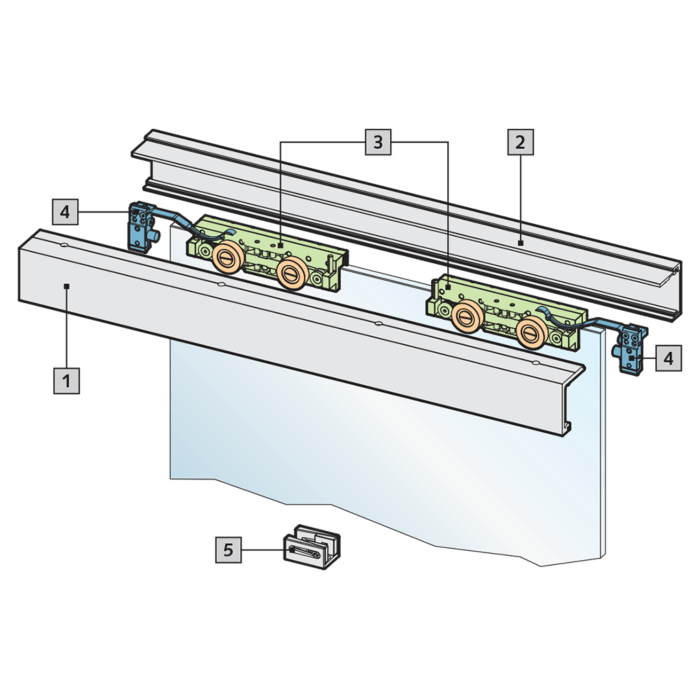

- Schiebetürset zur Deckenmontage, bestehend aus:
- 1 Laufschiene vorgebohrt
- 1 Abdeckblende (Frontblende)
- 1 Zubehör-Set für Glasschiebetür
mit einer Bodenführung (schwarz) - zur Montage des Laufschienenprofils an die Decke
- geeignet für 8 - 12 mm Glasdicke ESG
- Höhenverstellbarkeit +/-5 mm am Laufwagen
- tragfähig bis maximal 180 kg Flügelgewicht
- für Schiebeflügel ab 700 mm geeignet
Im hier angebotenen Set sind die seitlichen Endabdeckungen NICHT enthalten.
Sollten Sie bei Montage seitlich in die Laufschiene blicken können, so benötigen Sie dafür eine Endabdeckung (je Ende).
Somit werden je Schiebetürset im Regelfall zwei dieser Endabdeckungen benötigt.
Eine SoftStop-Einheit kann wegen der hohen Gewichtsaufnahme bei diesem System nicht eingesetzt werden.
technische Daten und Informationen:
- Profilhöhe 65 mm
- Profiltiefe 67 mm
- Einstand des Glases im Profil 33 mm
empfohlene Berechnung der Glasmaße:
- Lichte Öffnungsbreite + mind. 60 mm insgesamt (je Seite 30 mm Überstand) = Glasbreite
- Glashöhe = Lichte Gesamthöhe - 42 mm:
- Lichte Höhe vom Fertigfußboden bis zur Decke
- - Luftabzug im Profil 32 mm
- - Bodenluft 10 mm
Hinweis zur Verwendung von VSG-Glas:
Wird das Verbund-Sicherheitsglas (VSG) aus zwei einzelnen ESG-Scheiben mit einer druckneutralen PVB-Folie im Verbund ausgestattet,
sind keine Glasbohrungen zum Befestigen des Laufwagens notwendig.
Im Falle der Ausführung eines Standardverbunds im VSG (aus 2x ESG) sind Bohrungen zum Verschrauben des Laufwagens notwendig.
Hersteller | WSS |
---|
