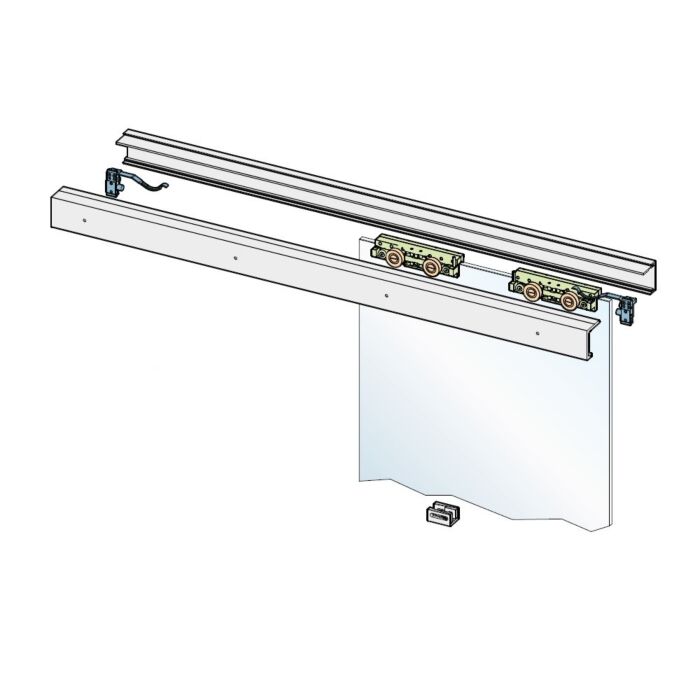

WSS SPRINT NOVA 180 Schiebetürbeschlag als SET zur Montage an die Wand
für einzelne Glasschiebetür aus ESG- oder VSG-Glas; Laufschienenlänge 1.900 mm
besonders geeignet für große und schwere Schiebetürflügel
- Schiebetürbeschlagset zur Wandmontage, bestehend aus:
- 1 Laufschiene vorgebohrt
- 1 Abdeckblende (Frontblende)
- 1 Zubehör-Set für Glasschiebetür mit einer Bodenführung (schwarz)
- zur Montage des Laufschienenprofils an die Wand
- geeignet für 8, 10 und 12 mm Glasdicke ESG
- geeignet für 8,76 - 12,76 mm Glasdicke VSG
- Höhenverstellbarkeit +/-5 mm am Laufwagen
- tragfähig bis maximal 80 kg Flügelgewicht
- für Schiebeflügel ab 700 mm geeignet
Im hier angebotenen Set sind die seitlichen Endabdeckungen NICHT enthalten.
Sollten Sie bei Montage seitlich in die Laufschiene blicken können, so benötigen Sie dafür eine Endabdeckung (je Ende).
Somit werden je Schiebetürset im Regelfall zwei dieser Endabdeckungen benötigt.
SoftStop ist bei diesem Schiebetürbeschlag, wegen der hohen möglichen Gewichtsaufnahme, leider nicht einsetzbar/verfügbar.
technische Daten und Informationen:
- Profilhöhe 65 mm
- Profiltiefe 67 mm
- Einstand des Glases im Profil 33 mm
empfohlene Berechnung der Glasmaße:
- Lichte Öffnungsbreite + mind. 60 mm insgesamt (je Seite 30 mm Überstand) = Glasbreite
- Glashöhe = Lichte Höhe der Öffnung + 53 mm:
- Lichte Höhe vom Fertigfußboden bis Unterkante Öffnung
- +Einstand im Profil 33 mm
- +Überstand Lichte Öffnung bis Unterkante Profil 30 mm (empfohlen)
- - Bodenluft 10 mm
Hinweis zur Verwendung von VSG-Glas:
Wird das Verbund-Sicherheitsglas (VSG) aus zwei einzelnen ESG-Scheiben mit einer druckneutralen PVB-Folie im Verbund ausgestattet,
sind keine Glasbohrungen zum Befestigen des Laufwagens notwendig.
Im Falle der Ausführung eines Standardverbunds im VSG (aus 2x ESG) sind Bohrungen zum Verschrauben des Laufwagens notwendig.
Hersteller | WSS |
---|
