WSS SPRINT NOVA 80 Schiebetürbeschlag als SET zur Montage an die Wand
für einzelne Glasschiebetür aus ESG- oder VSG Glas; Laufschienenlänge 1.900 mm

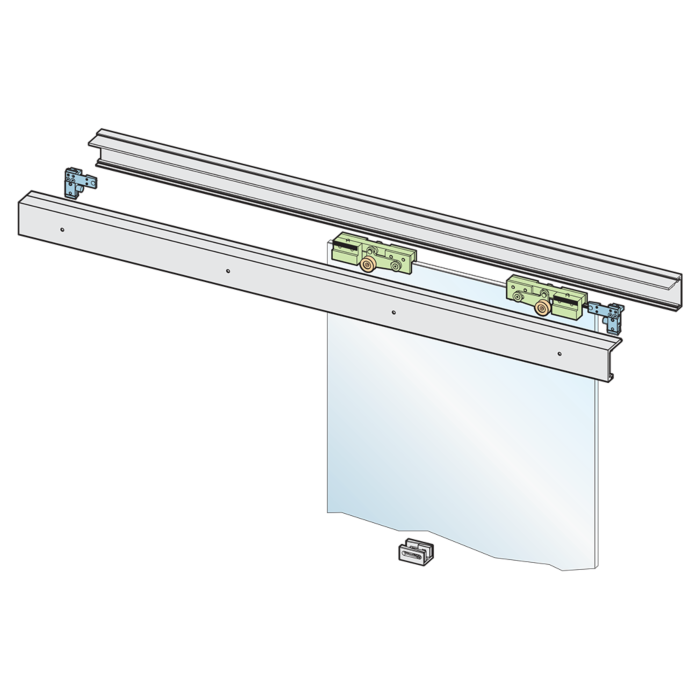

- Schiebetürbeschlagset zur Wandmontage, bestehend aus:
- 1 Laufschiene vorgebohrt
- 1 Abdeckblende (Frontblende)
- 1 Zubehör-Set für Glasschiebetür
mit einer Bodenführung (schwarz) - mit SoftStop-Einheiten (nach Ihrer Auswahl)
- zur Montage des Laufschienenprofils an die Wand
- geeignet für 8, 10 und 12 mm Glasdicke bei ESG
- geeignet für 8,76 - 12,76 mm Glasdicke bei VSG
- Höhenverstellbarkeit +/-3,5 mm am Laufwagen
- tragfähig bis maximal 70 kg Flügelgewicht - mit Verwendung von SoftStop
- tragfähig bis maximal 80 kg Flügelgewicht - OHNE Verwendung von SoftStop
- für schmale Schiebeflügel ab 490 mm geeignet
Im hier angebotenen Set sind die seitlichen Endabdeckungen NICHT enthalten.
Sollten Sie bei Montage seitlich in die Laufschiene blicken können, so benötigen Sie dafür eine Endabdeckung (je Ende).
Somit werden je Schiebetürset im Regelfall zwei dieser Endabdeckungen benötigt.
technische Daten und Informationen:
- Profilhöhe 65 mm
- Profiltiefe 67 mm
- Einstand des Glases im Profil 33 mm
- Bohrpunkt an der Wand von Unterkante Profil 33 mm (Mitte)
empfohlene Berechnung der Glasmaße:
- Lichte Öffnungsbreite + mind. 60 mm insgesamt (je Seite 30 mm Überstand) = Glasbreite
- Glashöhe = Lichte Höhe der Öffnung + 53 mm:
- Lichte Höhe vom Fertigfußboden bis Unterkante Öffnung
- +Einstand im Profil 33 mm
- +Überstand Lichte Öffnung bis Unterkante Profil 30 mm (empfohlen)
- - Bodenluft 10 mm
Wir empfehlen bei schmalen Türflügeln dickeres Glas im Schiebetürbeschlag zu verwenden, um ein entsprechendes Gewicht auf die Laufwagen zu bringen.
Lippendichtungen oder Bürstenprofile für die Aufnahme im Profil sind optional möglich und können bei Bedarf mitbestellt werden.
