WSS SPRINT PURA 150 Schiebetürbeschlag als SET zur Deckenmontage
für einzelne Glasschiebetür aus ESG- oder Glas; Laufschienenlänge 1.900 mm

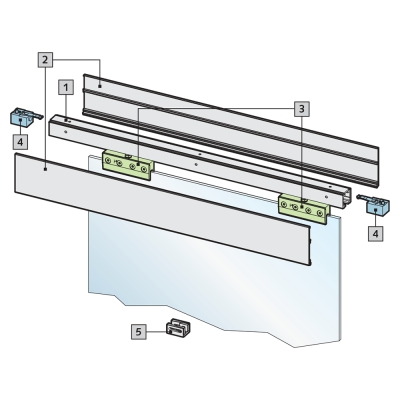

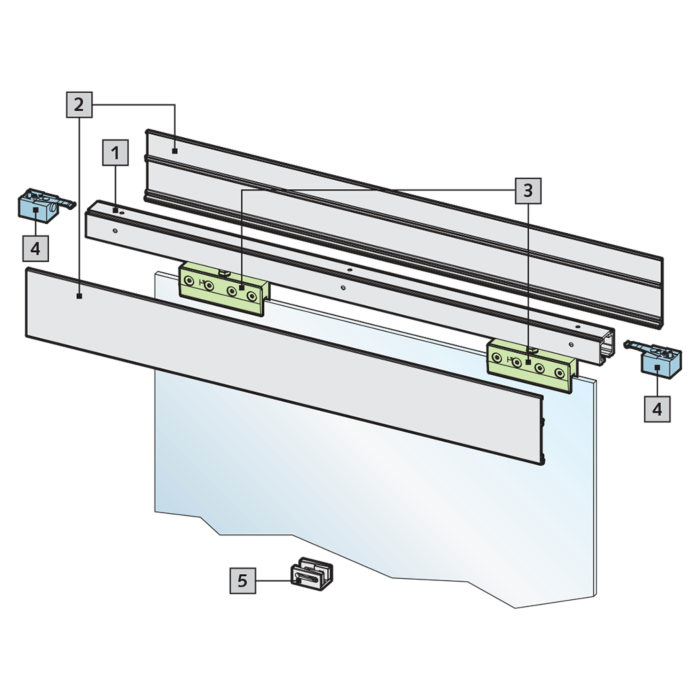

- Schiebetürbeschlagset zur Deckenmontage, bestehend aus:
- 1 Laufschiene vorgebohrt
- 2 Abdeckblenden (Frontblenden)
- 1 Zubehör-Set für Glasschiebetür
mit einer Bodenführung (schwarz) - SoftStop-Einheiten (nach Wahl)
- zur Montage des Laufschienenprofils an die Decke
- geeignet für 8, 10 und 12 mm Glasdicke ESG
- geeignet für 8,76 - 12,76 mm Glasdicke VSG - bitte untenstehenden Hinweis beachten
- Höhenverstellbarkeit +/-5 mm am Laufwagen
- tragfähig bis maximal 100 kg Flügelgewicht - bei Verwendung von SoftStop
- tragfähig bis maximal 150 kg Flügelgewicht - bei Verwendung OHNE SoftStop
- für schmale Schiebetürflügel ab 580 mm geeignet
Im hier angebotenen Set sind die seitlichen Endabdeckungen NICHT enthalten.
Sollten Sie bei Montage seitlich in die Laufschiene blicken können, so benötigen Sie dafür eine Endabdeckung (je Ende).
Somit werden je Schiebetürset im Regelfall zwei dieser Endabdeckungen benötigt.
technische Daten und Informationen:
- Profilhöhe Laufschiene 44 mm
- Profiltiefe Laufschiene 44 mm
- Abdeckprofilhöhe 120 mm
- Gesamttiefe mit beidseitigen Abdeckungen 47,5 mm
- Einstand des Glases im Profil 22 mm
empfohlene Berechnung der Glasmaße:
- Lichte Öffnungsbreite + mind. 60 mm insgesamt (je Seite 30 mm Überstand) = Glasbreite
- Glashöhe = Lichte Gesamthöhe - 98 mm:
- Lichte Höhe vom Fertigfußboden bis zur Decke
- - Luftabzug bis Oberkante Glas im Klemmwagen 90 mm
- - Bodenluft 8 mm
Hinweis zur Verwendung von VSG-Glas:
Wird das Verbund-Sicherheitsglas (VSG) aus zwei einzelnen ESG-Scheiben mit einer druckneutralen PVB-Folie im Verbund ausgestattet,
sind keine Glasbohrungen zum Befestigen des Laufwagens notwendig.
Im Falle der Ausführung eines Standardverbunds im VSG (aus 2x ESG) sind Bohrungen zum Verschrauben des Laufwagens notwendig.
