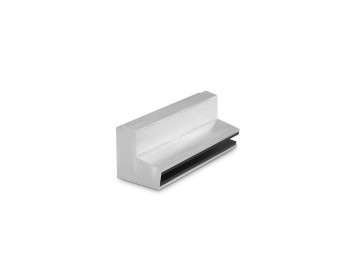

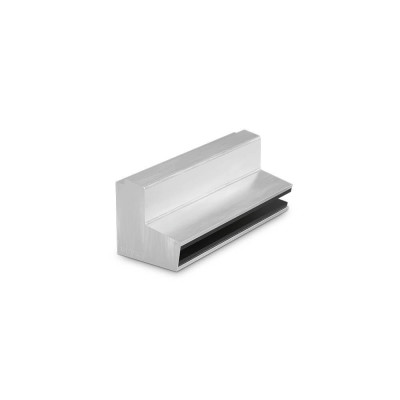

ONLEVEL Airforce Freitragendes Vordachsystem mit Profil, Edelstahl

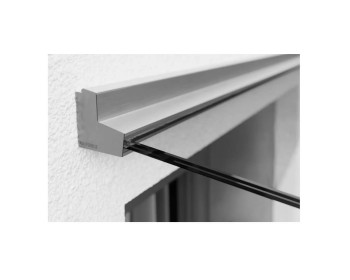

ONLEVEL AIRFORCE Vordachsystem, für ein freitragendes Glasvordach zur Wandmontage, als Profilset ohne Glas
Das ONLEVEL Airforce Vordachsystem kombiniert modernes Design mit Funktionalität. Ideal für 12-21,52 mm VSG-Glas, bietet es eine freitragende Lösung ohne sichtbare Halterungen. Hergestellt aus hochwertigem Edelstahl, ermöglicht das schlanke Profil eine einfache Montage ohne Glasbearbeitung. Perfekt für einen stilvollen Eingangsbereich. Weitere Vordächer finden Sie in unserem Sortiment!
- höhenverstellbar mit integrierter, selbstauslösender Abdeckung
- Einfache Montage - Verdeckte Befestigung
- Einseitige Befestigung, keine Zugstangen erforderlich
- Mehrere Profile können miteinander verbunden werden
- 10° Neigung
- Montage an Beton, Holz oder Stahl möglich
- Montagevorteil: Sicherung des Glases von der Seite
- Material: Aluminium
- Profil vorgebohrt
- Profil in folgenden Längen erhältlich:
- 1.400 mm
- 1.600 mm
- 2.000 mm
- 2.400 mm
- 2.800 mm
- 3.200 mm, diese Länge auf Anfrage
- Profilmass ca. 101 x 96 mm (H x T)
- Farbausführungen des Profils / der Frontblende
- Alumium roh (unbehandelt) - bspw. zur bauseitigen Beschichtung
- Aluminium natur eloxiert (silberfarbig)
- Auf Anfrage:
- RAL glänzend
- RAL strukturiert
- RAL matt
- AMOR RAL
- für 17,52 und 21,52 mm Verbundsicherheitsglas (VSG aus TVG), Verbund mit SGB-Folie (SentryGlas® Folie)
- Nur die untere Scheibe benötigt eine Glasbearbeitung, daher kein Bohrversatz bei Verbundsicherheitsglas
- Glasmass in der Tiefe max. 1.200 mm
- Max. Glasbreite 3.000 mm
Abmessungen Glas:
bei 17,52 mm Glas VSG mit SGB-Folie
- max. Glastiefe 1.000 mm
- min. Glasbreite 1.390 mm
bei 21,52 mm Glas VSG mit PVB oder SGB-Folie
- max. Glastiefe 1.100 mm
- min. Glasbreite 1.390 mm
bei 21,52 mm Glas VSG mit SGB-Folie
- max. Glastiefe 1.200 mm
- min. Glasbreite 1.590 mm
Hinweis zur Glasverwendung:
Dieses Produkt ist in Deutschland ausschließlich mit VSG-Glas aus TVG (teilvorgespanntes Glas) zu verwenden.
Die Gesamtmasse der freitragenden Dachverglasung sollte unter Beachtung der jeweiligen Landesbauordnung bestimmt werden.
HINWEISE:
Achten Sie bitte für die Montage auf einen ausreichend tragfähigen Untergrund.
Das Produkt verfügt zur Zeit noch über kein allgemeines bausaufsichtliches Prüfzeugnis (AbP), das ist seitens des Herstellers beantragt.
Bei Bedarf bieten wir Ihnen dieses Produkt in RAL-Farbe an, fragen Sie dazu bitte an.
Weiteres Zubehör, wie Befestigungsanker, Montageset für Beton, Holz oder Stahl u.a. sind gegen Mehrpreis lieferbar.
Gern bieten wir Ihnen das Beschlagset mit Glas als komplettes Vordach an, fragen Sie dazu bitte an.
Technische Informationen:
ONLEVEL Vordachsystem AIRFORCE Produktkatalog

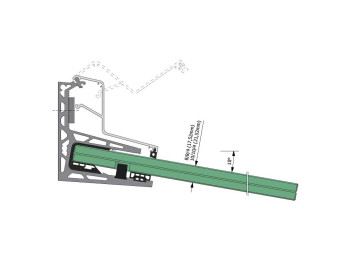

ONLEVEL Vordachsystem AIRFORCE Querschnitt mit Vermassung
