Anfrage auf Maß

Dieses Angebot bezieht sich ausschließlich auf die Beschlagtechnik selbst,
ohne Glas.

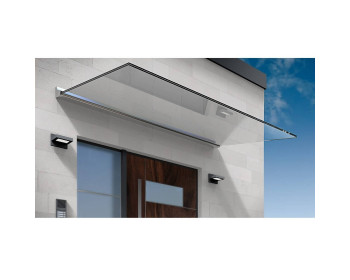

Abbildungen mit Glas dienen der Darstellbarkeit im eingebauten Zustand.

Pauli und Sohn

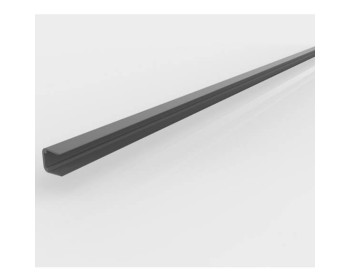

P+S freitragendes Vordachsystem Profil 1511, mit Abdeckblech

für ein freitragendes Glasvordach zur Wandmontage,
Profil ist vorgebohrt,
für 17,52 oder 21,52 mm VSG-Glas mit SentryGlas Folie oder PVB-Folie,
bis 3.000 mm Profillänge

ab: 474,54 €

Artikelnummer: 1511

* Pflichtfelder

    zzgl. 22,40 € Versandkosten
    für Lieferungen nach Deutschland
    Lieferung zwischen 13.03.2025 und 17.03.2025
    Mehr zum
    Produkt:
    Details
    Zusatzinformation
    Technische Informationen
    Montageanleitung
    Hersteller
    Details

    Pauli+Sohn Freitragendes Vordachsystem mit Profil, Edelstahl

    P+S freitragendes Vordachsystem Profil 1511 zur Wandmontage mit Abdeckblech, für 17,52 oder 21,52 mm VSG Glastärke, als Profilset ohne Glas

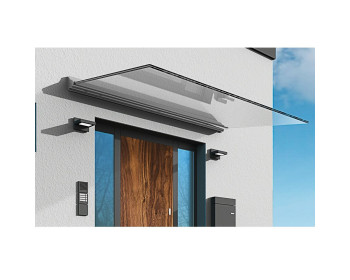

    Das freitragende Pauli+Sohn Vordachsystem bietet modernen Wetterschutz ohne sichtbare Zugstangen. Ideal für 17,52 mm VSG-Glas, ermöglicht es eine montagefreundliche Wandmontage ohne Glasbearbeitung. Das hochwertige Edelstahlprofil sorgt für eine elegante und stabile Lösung für Ihren Eingangsbereich. Entdecken Sie weitere Vordächer in unserem Sortiment!

    • Keine Zugstangen erforderlich
    • Einfache Montage
    • Bis zu 3,98 kN/m² Last
    • Mehrere Wandprofile können in Reihe montiert werden
    • Profil vorgebohrt
    • Dachneigung 10° (darüber hinaus ist es möglich, das Wandprofil um bis zu 9° nach oben geneigt einzubauen)
    • Es dürfen mehrere Profile aneinandergereiht werden, um eine Scheibe aufzunehmen
    • Profil für 17,52 mm und 21,52 mm Glas in folgenden Längen erhältlich:
      • 1.400 mm
      • 1.600 mm
      • 1.800 mm
      • 2.000 mm
      • 2.400 mm
      • 2.800 mm
      • 3.000 mm, nach Ihrer Auswahl
    • Profilmass ca. 100 x 103 mm (H x T) bei 17,52 mm,
      100 x 122 mm (H x T) bei 21,52 mm
    • Farbausführungen des Profils Aluminium silber
      • Auf Anfrage auch in RAL 9016, RAL 7016 oder individuell in RAL möglich
    • für 17,52 mm oder 21,52 mm Verbundsicherheitsglas (VSG aus TVG) mit SentryGlas®-Folie
      für 17,52 mm oder 21,52 mm Verbundsicherheitsglas (VSG aus TVG) mit PVB-Folie, nach Ihrer Auswahl
    • Keine Randausschnitte im Glas erforderlich
    • Nur die untere Glasscheibe im Verbund benötigt Glasbohrungen für die Fixierelemente (keine Gefahr von Bohrungsversatz im Verbund)
    • Die untere Scheibe darf bedruckt werden
    • Max. 1.100 mm Ausladung bei 17,52 mm VSG(SentryGlas®),
      Max. 1.200 mm Ausladung bei 21,52 mm VSG(SentryGlas®), siehe unter technische Informationen - PDF "Maximalmasse"
    • Glasbreite max. bis zu 3000 mm
    • Tropfkante bis 30 mm (obere Scheibe) erlaubt

    enthalten im Set:

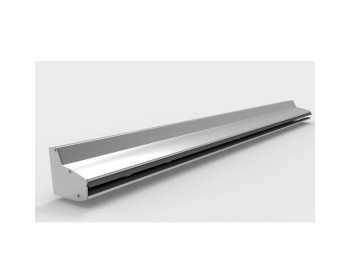

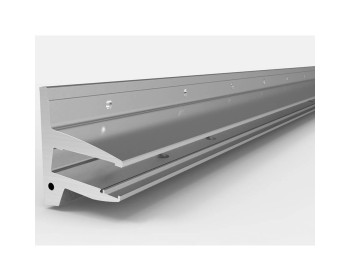

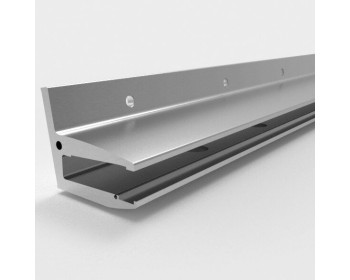

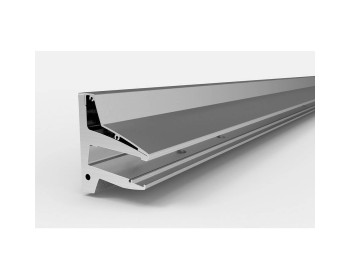

    • 1x Wandprofil in Aluminium silberfarbig, je nach Auswahl der Länge
    • 1x oberes Verglasungsprofil

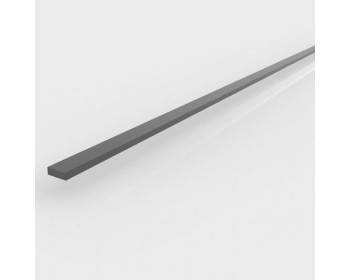

    • 1x Auflageprofil

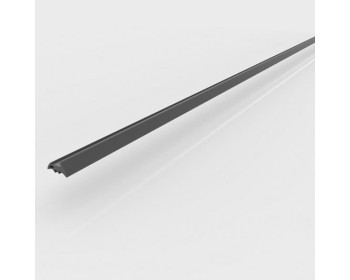

    • 1x Kantenschutzprofil

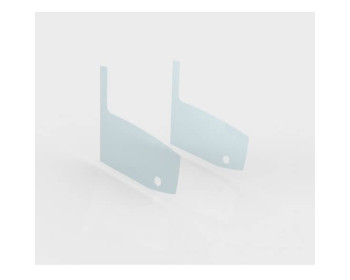

    • 2x Klebepads

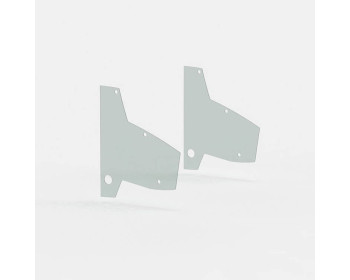

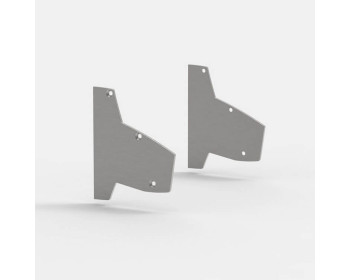

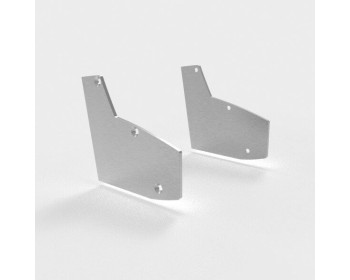

    • 2x Endkappe links/rechts, inkl. Schrauben

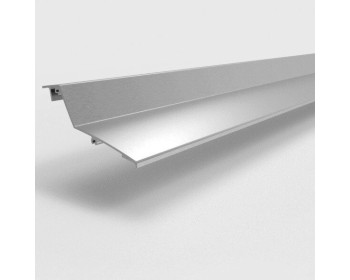

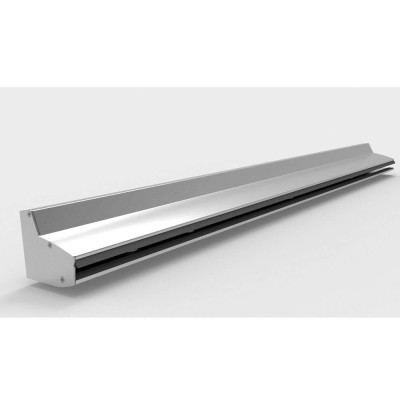

    • 1x Abdeckblech

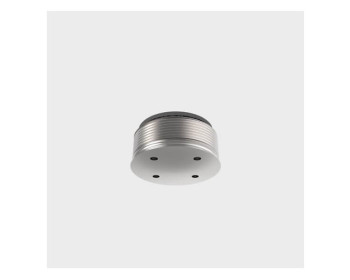

    • 3-4x Druckstempel

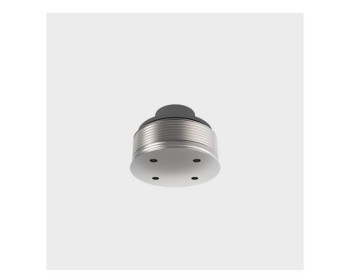

    • 2x Fixierelement mit Glassicherung
    • Ohne Glas

    Hinweis zur Glasverwendung:

    Dieses Produkt ist in Deutschland ausschließlich mit VSG-Glas aus TVG (teilvorgespanntes Glas) zu verwenden.

    Die Gesamtmasse der freitragenden Dachverglasung sollte unter Beachtung der jeweiligen Landesbauordnung bestimmt werden.

    HINWEISE:

    Achten Sie bitte für die Montage auf einen ausreichend tragfähigen Untergrund.

    Bei der Aneinanderreihung mehrerer Profile, ist darauf zu achten,
    dass die maximale Scheibenbreite nicht überschritten wird und alle Druckstempel und die beiden äußeren Fixierelemente zum Einsatz kommen.

    Das Produkt verfügt über ein allgemeines bausaufsichtliches Prüfzeugnis (AbP) für Deutschland und über eine ÖNORM Prüfung.
    Jedoch ist dieses nur dann gültig, wenn von der Planung bis zur Montage sich an die entsprechenden Rahmenbedingungen gehalten wird.
    Anderenfalls kann eine bauseitige einzelne Zulassung notwendig werden.
    Für weitere Unterlagen, wie z.B. Statik, Systemstatik, typengeprüfte Statik, Gutachten usw., können Sie uns gerne kontaktieren.

    Bei Bedarf bieten wir Ihnen dieses Produkt in RAL-Farbe an, fragen Sie dazu bitte an.

    Weiteres Zubehör, wie Befestigungszubehör, Verbindungsstift u.a. sind gegen Mehrpreis lieferbar.

    Gern bieten wir Ihnen das Beschlagset mit Glas als komplettes Vordach an, fragen Sie dazu bitte an.

    Zusatzinformation
    Hersteller Pauli + Sohn
    Technische Informationen
    Montageanleitung
    Hersteller

    Über Pauli und Sohn

    Die Produktpalette von Pauli und Sohn beinhaltet Klemmbefestigungen für Geländer-, Überkopfverglasungen wie Vordächer, Top Beschlagstechnik für Duschen etc.
