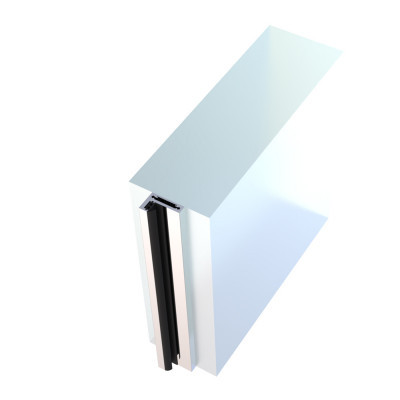

schmale Blockzarge für fertige Wände aus Aluminiumprofil mit Gummidichtung und
Vorrichtung für 2 verschiedene Bandsysteme:
- WSS "OBJEKT", oder dormakaba "OFFICE" zargenunabhängige Glastürbänder
- Minusco EVO hydraulische Anschlagtürbänder
zur Montage in einen Durchgangsbereich (auf Anfrage auch mit feststehenden Festteilen und Oberlicht möglich)
Einzelfertigung für Standardglastüren lt. Auswahl,
oder für maximale Glasmaße bis 1.000 x 2.100 mm, welches einem Zargenfalzmaß
von 1.007x 2.111 mm entsprechen würde.
Höhere Ausführungen und/oder mit Oberlichtausführung (ohne Querkämpfer) sind
auf Anfrage selbstverständlich möglich.
Blockzarge für fertige Wände, gefertigt aus Stangenpreßprofil Aluminium (AlMgSi 0,5) in einer Materialstärke
von 2-3 mm an tragenden Teilen, durch das Profil direkt an der Wand. Ausgestattet mit Falzdichtung.
Zarge versandfertig zerlegt und im Karton transportsicher verpackt.
Merkmale:
- geeignet für 8 und 10 mm Glasdicke
- Spiegel 10 / 15
- Drückerhöhe 1.050 mm
- Bandbezugslinien (BBL) 241 / 1435 mm (von oben = Standard)
- vorgerichtet für zargenunabhängige Türbänder o.g. Beschlaghersteller,
oder für hydraulische Anschlagtürbänder Minusco EVO - Befestigungsschrauben sind bauseits zu stellen (nicht enthalten)
- Oberfläche(n): wahlweise EV1 silber oder RAL 9016 weiß
- gegen Mehrpreis auch andere Farben (auf Anfrage) möglich
- Anschlagdichtung schwarz (lose beiligend);
beachten SIe bitte:
Die schwarze Dichtung deckt seitlich die Zargenverschraubung ab.
Die Zargen werden individuell angefertigt, ganz nach Bedarf. - Berechnung der Maße:
Glastürbreite + 37 mm = benötigte Maueröffnung i.d. Breite
Glastürhöhe + 26 mm = benötigte Maueröffnung i.d. Höhe
Zur Verwendung von Standardtüren benötigen Sie folgende
Maueröffnungsmaße:
Breiten 709 / 834 / 959 mm Glasbreite = 746 / 871 / 996 mm Maueröffung
Höhen 1.972 / 2097 mm Glashöhe = 1.998 / 2.123 mm Maueröffnung
Maueröffnung Breite - 30 mm = Zargenfalzmaß (ZFM)
Maueröffnung Höhe - 15 mm = Zargenfalzhöhe (ZFM)
Ein Schließblech kann auf Wunsch, gegen Mehrpreis, mit eingearbeitet werden.
Standardmäßig werden Fallen-/Riegeleinlässe im Material eingefräst.
Auf Wunsch kann die Blockzarge auch nur mit einem Falleneinlaß geliefert werden.
Eine Integration von Rollenschnäppern wäre gegen Mehrpreis - nach Abstimmung möglich.
Hierfür muss jedoch ggfs. wandseitig eine Aussparung geschaffen werden.
Eine Montageanleitung liegt der Lieferung bei. Bauseits nutzen Sie bitte Ihrer Wand /
Ihres Wandaufbaus entsprechende Befestigungstechnik (nicht im Lieferumfang enthalten).
WIr bieten Ihnen dieses Produkt auch für größere Glastürausführungen an.
Hersteller | GUBI |
---|
Technische Informationen:
- DIN Richtungsermittung fuer Glastueren und Zargen
- Profilquerschnitt schmale Blockzarge 5.09a mit Glastuerblatt
- Prinzipskizze schmale Blockzarge 5.09a bei Verwendung zargenunabhaengiger Baender mit OBJEKT oder OFFICE Schloss
- 5.09a schmale Blockzarge mit zargenunabhaengigen Baendern Masstabelle
- Prinzipskizze schmale Blockzarge 5.09a bei Verwendung zargenunabhaengiger Baender mit STUDIO Schloss
