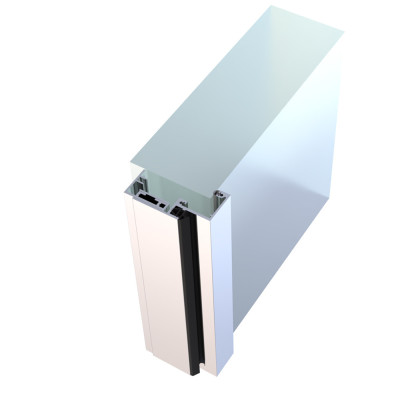

Umfassungs-Eckzarge ALU für Glastüren, eckig

Aluminium-Eckzarge für fertige Wände, für Mindestwanddicke von 105 mm;
Fertigung für Ihre vorhandene Wand

Aluminium-Eckzarge für fertige Wände, zweischalig im Falz verschraubt,
aus Strangpreßprofil AlMgSi 0,5; Materialstärke 3mm an tragenden Teilen,
Wandbefestigung verstellbarer  Stahl-Anschraubanker 4mm verzinkt,
Falz- und Wandanschlußdichtung,

Zarge wird zerlegt geliefert, im Karton verpackt

• Spiegel: 40/53
• Bandbezugslinien von oben aus dem Falz: 241/1435 (Norm von oben)
• Drückerhöhe: 1050 mm (Norm von unten)

  vorstehende Ausführungen abweichend nach Kundenangabe möglich (Individualausführung)


• Falz: 29/15 gefälzt
• für 8 mm Glasdicke (Standard),
  oder für 10 mm Glasdicke nach Ihrer Angabe


• Bandunterkonstruktion V 8600 (Standardaufnahmen),
  oder VX Vorrichtung - dabei sind die Bandbezugslinien Mitte Band
  - ohne Rahmenteile - diese sind abhängig von der ausgewählten Bandtechnik separat zu bestellen


• lieferbare Farbausführungen der Zarge:
• E6 / EV1 silberfarbig eloxiert
• ähnlich RAL 9016 verkehrsweiss
• andere Farben sind auf Anfrage gegen Mehrpreis lieferbar


• Falz-Dichtung: weiß, grau oder schwarz (nach Ihrer Auswahl)
• Wand-Dichtung: weiß, grau oder schwarz (nach Ihrer Auswahl)
• kantige (eckige) Ausführung der Zarge - Profil Nr. 3.03a

• Die Tiefe Ihrer Wand im Durchgang sollte mindestens 105 mm betragen.

• DIN-Richtung lt. Ihrem Ausführungswunsch

Hinweise / Informationen:

• Berechnung der Glastürbreite aus der Zargenfalzbreite: - 7 mm (je 3,5 mm)
• Berechnung der Glastürhöhe aus der Zargenfalzhöhe:  - 11 mm (unten 7 mm/oben 4 mm)

Standardmäßig wäre die Ausführung einer Aluzarge mit einem 1Loch-Einlass für Glastüren mit
STUDIO-Schloß, oder 2Loch-EInlass (Falle/Riegel) für OFFICE-/OBJEKT-Schlösser.

Rollenschnäpper (GEZE) als Paar im Öffnungsbereich sind für Türen ohne Schloß geeignet,
ebenso für den Einsatz im Saunabereich.
Für den Einbau in Saunen empfehlen wir die Ausführung von Bandaufnahmen aus Edelstahl (für Feuchträume).

Eine Montageanleitung liegt der Lieferung bei. Bauseits nutzen Sie bitte Ihrer Wand /
Ihres Wandaufbaus entsprechende Befestigungstechnik (nicht im Lieferumfang enthalten).

Dieses Produktangebot richtet sich an die Ausführung für Standard-Glastürmaße
und darüber hinaus für Ausführungen von Glastüren bis zu einem Maximalglasmaß von 1.000 x 2.100 mm.

Andere Ausführungen für breitere / höhere Türen sind auf Anfrage in Individualfertigung möglich.

Bei der Wahl von weißen Dichtungen im Falz und auch zur Wand sei darauf hingewiesen das diese
im Laufe der Zeit (bei nicht regelmäßiger Reinigung) optisch verschmutzen können. Durch die helle
Farbe fällt dies dann entsprechend auf.

Was benötigen Sie noch zum Einbau einer Glastür / zur Montage der Zarge ?

Zur Montage einer Glastür benötigen Sie noch die passenden Rahmenteile für Stahl- und Aluminiumzargen.
Diese müssen geeignet sein für Bandaufnahmen V8600 oder VX-Rahmenteile.
Andere Ausführungen / Vorrichtungen der Zarge können gegen Mehrpreis angeboten werden.

Weiterhin benötigen Sie bauseits zur Montage der Zarge entsprechende Befestigungstechnik, wie
zum Beispiel Dübel und Schrauben. Diese sollten für den wandseitigen Aufbau (Material der Wand)
entsprechend geeignet sein.
